3.1.14. Raccordement au secteur et au moteur
Le variateur de fréquence est conçu pour entraîner tous les moteurs asynchrones triphasés standard.
Il est également prévu pour accepter des câbles d'alimentation/moteur d'une section maximale de 4 mm
• Utiliser un câble moteur blindé/armé pour se conformer aux prescriptions d'émissions CEM et raccorder ce câble à la plaque de connexion à la
terre et au métal du moteur.
• Garder le câble moteur aussi court que possible pour réduire le niveau sonore et les courants de fuite.
Pour plus de détails sur le montage de la plaque de connexion à la terre, voir les instructions MI.02.BX.YY.
Étape 1 : monter d'abord les câbles de terre à la borne de mise à la terre.
Étape 2 : raccorder l'alimentation secteur aux bornes L1/L, L2 et L3/N
(triphasée) ou L1/L et L3/N (monophasée) et serrer.
Étape 3 : connecter le moteur aux bornes U, V et W.

3.1.15. Bornes de commande

Toutes les bornes des câbles de commande sont placées sous la protec-
tion borniers à l'avant du variateur de fréquence. Enlever la protection
borniers à l'aide d'un tournevis.

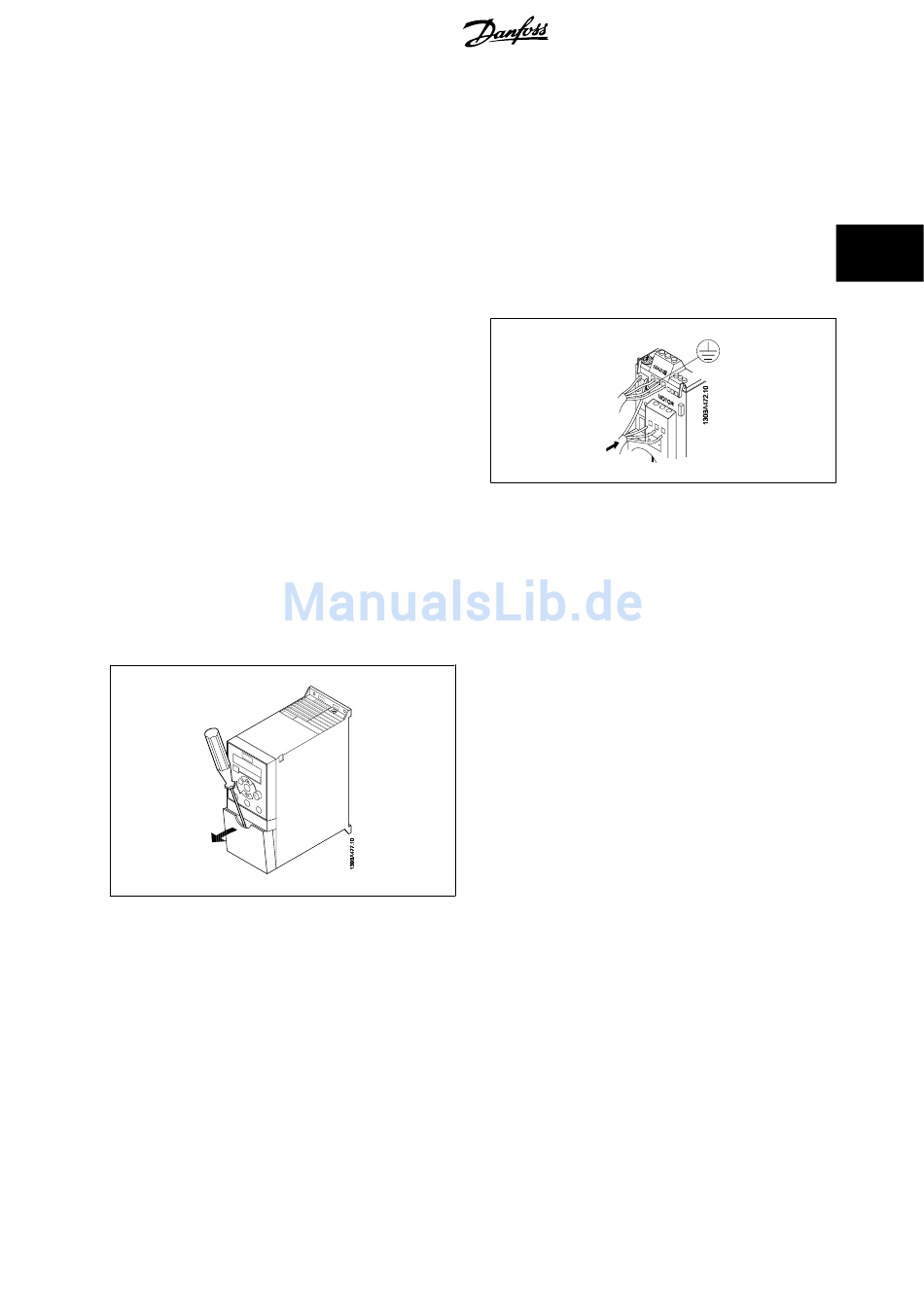

Illustration 3.3: Démontage de la protection borniers.
Illustration 3.2: Montage du câble de terre, du secteur et des fils du
moteur.
®
MG.02.B4.83 - VLT is a registered Danfoss trademark
3. Guide rapide
2 (10 AWG).
