2. Kurzanleitung
Die Abbildung zeigt alle Steuerklemmen des Frequenzumrichters. Durch Anlegen eines Startsignals (Klemme 18) und eines Analogsollwerts (Klemme 53
oder 60) wird der Frequenzumrichter gestartet.
2

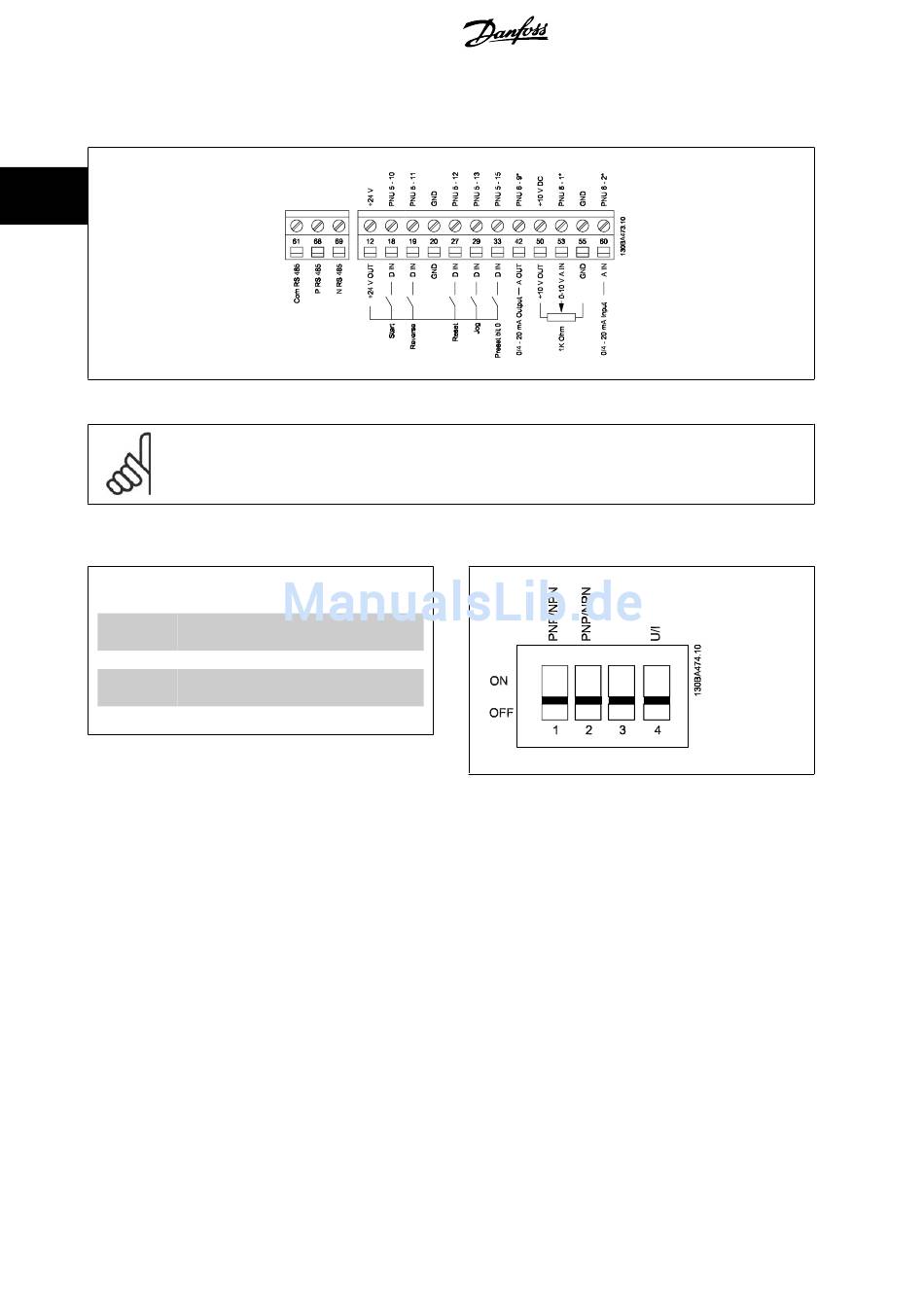

Illustration 2.4: Übersicht von Steuerklemmen in PNP-Konfiguration und Werkseinstellung
NB!
Die Schalter dürfen nur betätigt werden, wenn der Frequenzumrichter spannungsfrei geschaltet ist.
Der Parameter 6-19 muss entsprechend der Position des Schalters 4 eingestellt werden.
Schalter S200 1-4:
Schalter 1: *AUS = PNP-Klemmen 29
EIN = NPN-Klemmen 29
Schalter 2: *AUS = PNP-Klemme 18, 19, 27 und 33
EIN = NPN-Klemme 18,19, 27 und 33
Schalter 3: Keine Funktion
Schalter 4: *AUS = Klemme 53 0 - 10 V
EIN = Klemme 53 0/4 - 20 mA
* = Werkseinstellung
Table 2.4: Einstellungen für Schalter S200 1-4
24
Illustration 2.5: Schalter S200 1-4
®
