Quick Guide for VLT Micro FC 51
3.1.16. Circuit d'alimentation - Vue d'ensemble

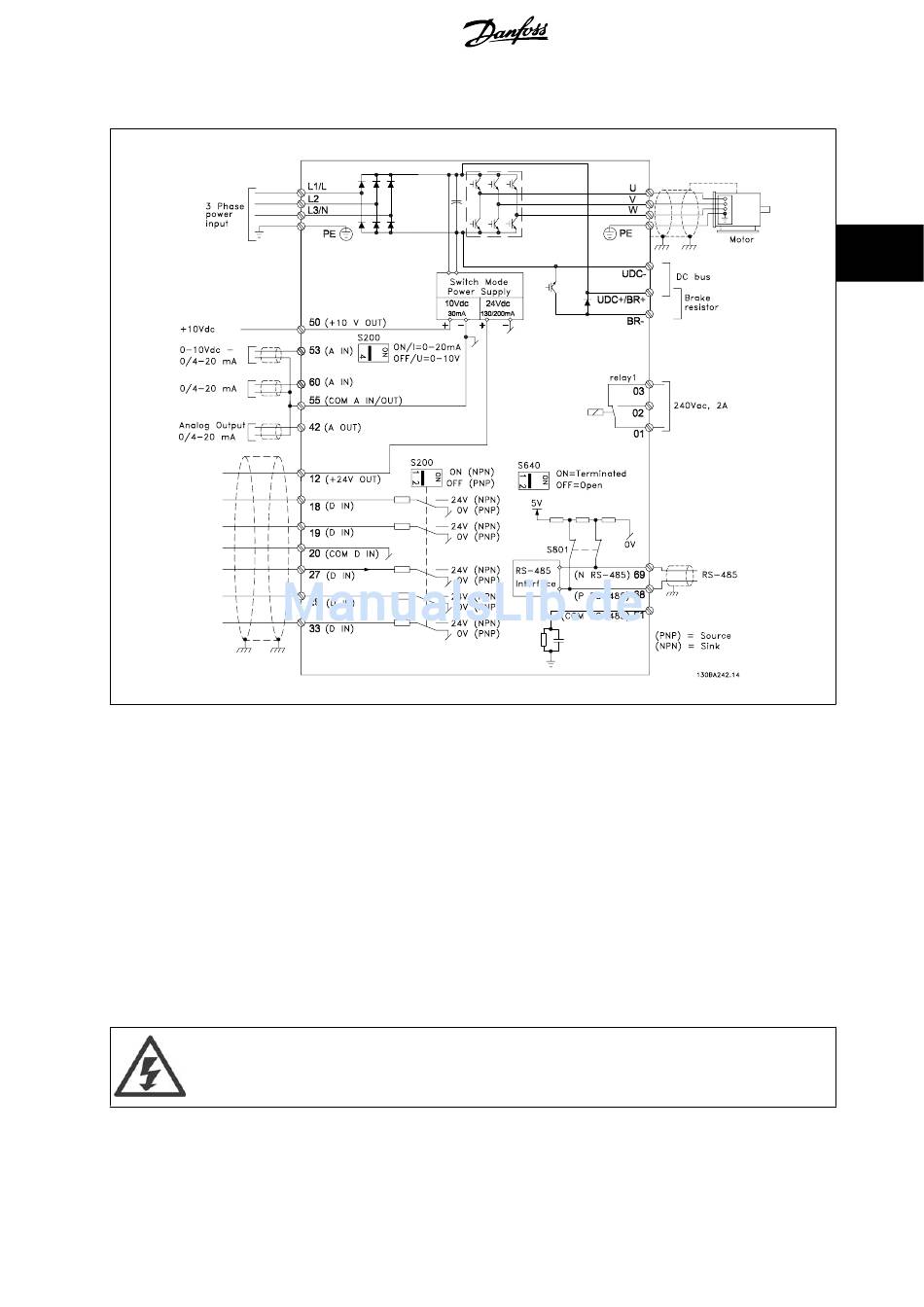

Illustration 3.6: Schéma présentant toutes les bornes électriques.
Frein non applicable pour châssis M1.
Les résistances de freinage sont disponibles auprès de Danfoss.
Il est possible d'obtenir une amélioration du facteur de puissance et de la CEM grâce à l'installation de filtres de ligne Danfoss optionnels.
Les filtres de puissance de Danfoss peuvent aussi servir à la répartition de la charge.
3.1.17. Répartition de la charge/frein
Utiliser des prises isolées Faston 6,3 mm conçues pour une haute tension de courant continue (répartition de la charge et frein).
Contacter Danfoss ou lire l'instruction n° MI.50.Nx.02 pour la répartition de la charge et l'instruction n° MI.90.Fx.02 pour le frein.
Répartition de la charge : raccorder les bornes UDC- et UDC/BR+.
Frein : raccorder les bornes BR- et UDC/BR+.
Noter la présence de tensions aux bornes UDC+/BR+ et UDC-
allant jusqu'à 850 V CC. Pas de protection contre les courts-circuits.
®
MG.02.B4.83 - VLT is a registered Danfoss trademark
