3. Guide rapide
3.1.18. Programmation avec LCP
3

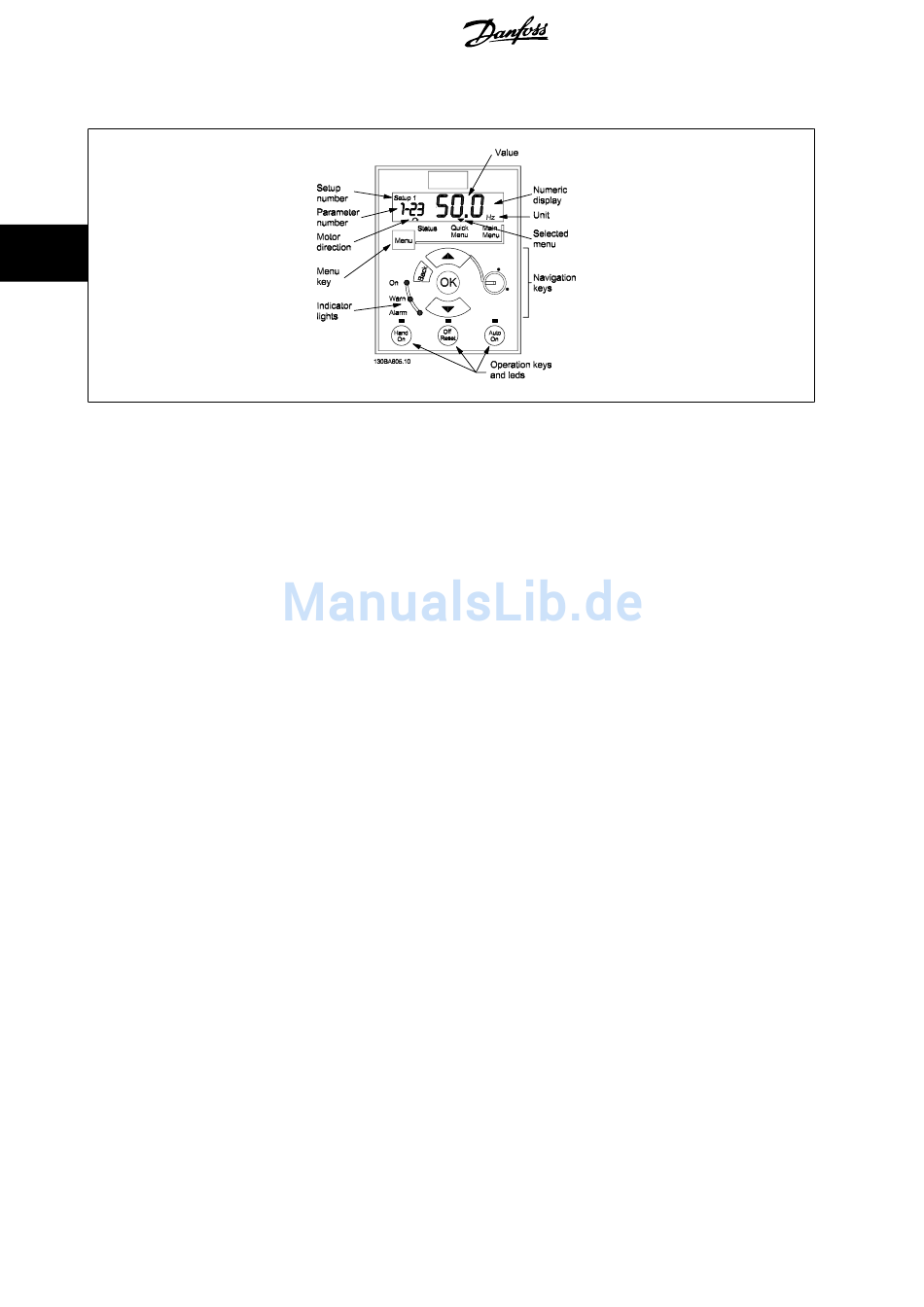

Illustration 3.7: Description des touches et de l'affichage du LCP
Utiliser la touche [Menu] pour sélectionner l'un des menus suivants :
Menu d'état :
Pour affichages uniquement.
Menu rapide :
Pour accéder aux menus rapides 1 et 2 respectivement.
Menu principal :
Pour accéder à l'ensemble des paramètres.
Pour plus d'informations sur la programmation, se reporter au
programmation
MG02CXYY.
Touches de navigation :
[Back] :
renvoie à l'étape ou au niveau précédent de la structure de navigation.
▲
▼
Flèches [
] [
] :
pour se déplacer entre les groupes de paramètres ou paramètres et au sein des paramètres.
[OK]:
pour sélectionner un paramètre et pour accepter les changements des réglages des paramètres.
Touches d'exploitation :
Une ligne jaune au-dessus des touches d'exploitation indique la touche active.
[Hand on] :
démarre le moteur et permet de commander le variateur de fréquence via le LCP.
[Off/Reset] :
le moteur s'arrête sauf en mode alarme. Dans ce cas, le moteur sera réinitialisé.
[Auto on] :
le variateur de fréquence est contrôlé à partir soit des bornes de commande soit de la communication série.
[Potentiomètre] (LCP12) :
En
mode auto
, le potentiomètre joue le rôle d'une entrée analogique programmable supplémentaire.
mode Hand on
En
, le potentiomètre contrôle la référence locale.
▲
▼
Les flèches [
] et [
] permettent de se déplacer parmi les choix de chaque menu.
L'affichage signale le mode état par une petite flèche au-dessus de "Status".
Le menu rapide permet d'accéder facilement aux paramètres les plus fréquemment utilisés.
1.
Pour entrer dans le menu rapide, appuyer sur la touche [MENU] jusqu'à ce que l'indicateur à l'écran se place au-dessus de
▲
▼
2.
Utiliser [
] [
] pour sélectionner QM1 ou QM2, puis appuyer sur [OK].
46
Guide de
le potentiomètre agit de deux façons selon le mode sur lequel le variateur de fréquence fonctionne.
MG.02.B4.83 - VLT
Quick Guide for VLT Micro FC 51
®
is a registered Danfoss trademark
Quick Menu
.
