Quick Guide for VLT Micro FC 51

2.1.8. Entsorgungshinweise

2.1.9. Bevor Sie Reparaturarbeiten ausführen
1. Den FC 51 vom Netz trennen (und der externen DC-Versorgung, falls vorhanden).
2. 4 Minuten warten, bis sich die Zwischenkreisdrosseln entladen haben.
3. DC-Zwischenkreisklemmen und Bremsklemmen (falls vorhanden) abklemmen.
4. Entfernen Sie das Motorkabel.

2.1.10. Einbau nebeneinander

Der Frequenzumrichter kann bei allen Geräten in Schutzart IP20 direkt nebeneinander (ohne Zwischenraum) montiert werden. Für ausreichende Luft-
zirkulation zur Kühlung müssen jedoch über und unter dem Frequenzumrichter mindestens ca. 100 mm Platz gehalten werden. Einzelheiten zu den
Nennwerten der Umgebungsbedingungen des Frequenzumrichters entnehmen Sie bitte den technischen Daten am Ende dieses Dokuments.

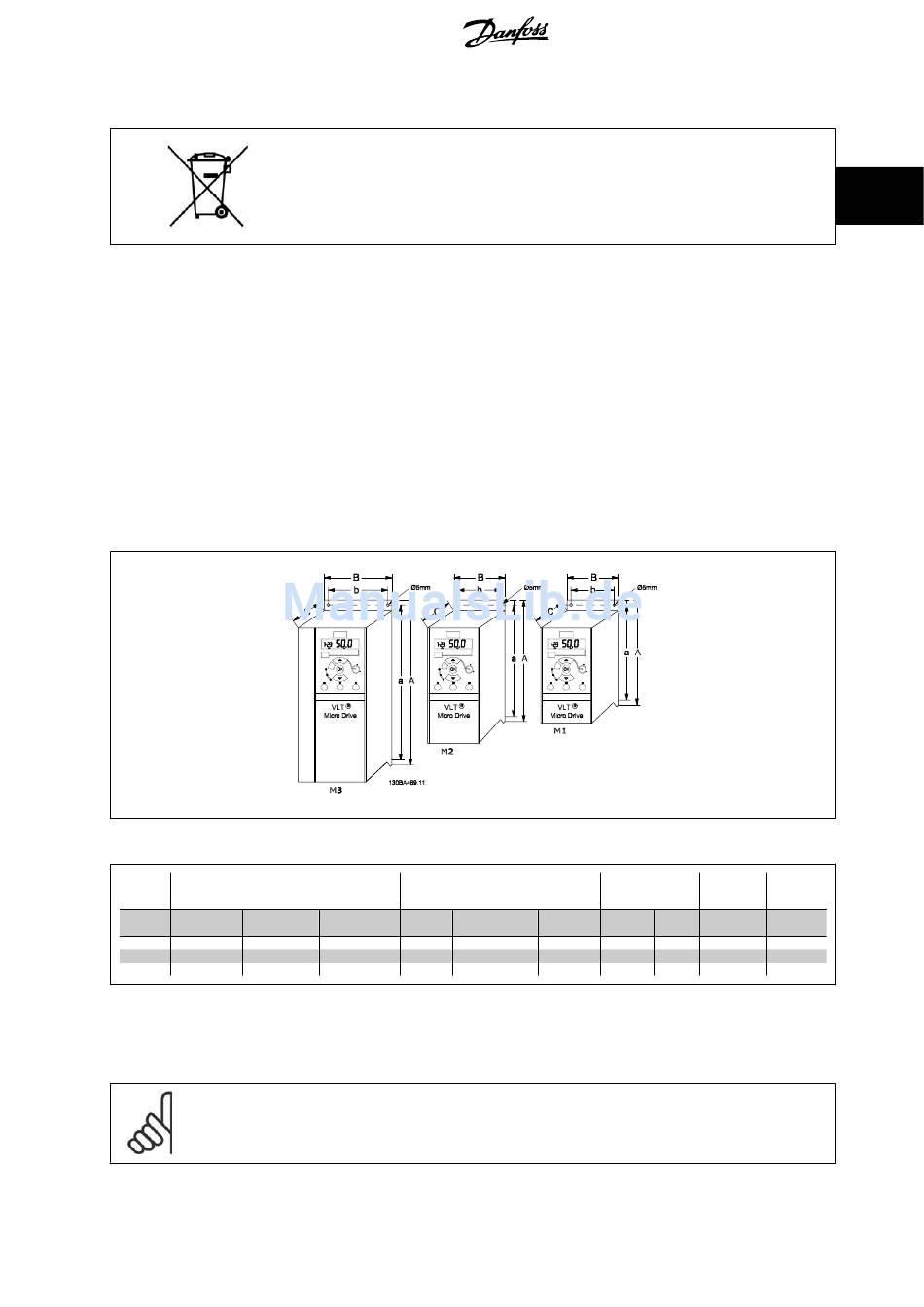

2.1.11. Abmessungen
Illustration 2.1: Abmessungen
Leistung (kW)
3 X
Gehäuse 1 x 200-240 V
200-240 V
M1 0.18 - 0.75 0.25 - 0.75
M2 1.5 1.5
M3 2.2 2.2 -3.7
Table 2.1: Abmessungen
1)
Bei LCP mit Potentiometer 7,6 mm hinzufügen.

2.1.12. Allgemeiner Hinweis zur elektrischen Installation

NB!
Befolgen Sie stets die nationalen und örtlichen Vorschriften zum Kabelquerschnitt und zur Umgebungstemperatur. Grundsätzlich wird
der Einsatz von Kupferleitern (60-75 °C) empfohlen.
Geräte mit elektronischen Bauteilen dürfen nicht im normalen Hausmüll entsorgt werden.
Sie müssen gesondert mit Elektro- und Elektronikaltgeräten gemäß geltender Gesetzgebung gesammelt wer-
den.
Höhe (mm)
3 X A (einschließlich
A
380-480 V Abschirmblech)
0.37 - 0.75 150
1.5 - 2.2 176
3.0 - 7.5 239
®
MG.02.B4.83 - VLT is a registered Danfoss trademark
Breite (mm)
a B
205 140.4 70
230 166.4 75
294 226 90
2. Kurzanleitung
1) (mm) Max. Ge-
Tiefe
wicht
b C kg
55 148 1.1
59 168 1.6
69 194 3.0
2
