3.1.8. Instruction de mise au rebut
3.1.9. Avant de commencer tout travail de réparation
1. Débrancher le FC 51 du secteur (et de l'alimentation CC externe le cas échéant).
2. Patienter 4 minutes que le circuit intermédiaire CC se décharge.
3. Déconnecter les bornes du circuit intermédiaire CC et les bornes du frein (le cas échéant).
4. Enlever le câble du moteur.
3.1.10. Montage côte à côte
Le variateur de fréquence peut être monté côte à côte pour toutes les unités IP20, en prévoyant un espace libre de 100 mm au-dessus et en dessous
pour le refroidissement. Se reporter aux spécifications (vers la fin du manuel) pour des précisions sur les caractéristiques environnementales du variateur
de fréquence.

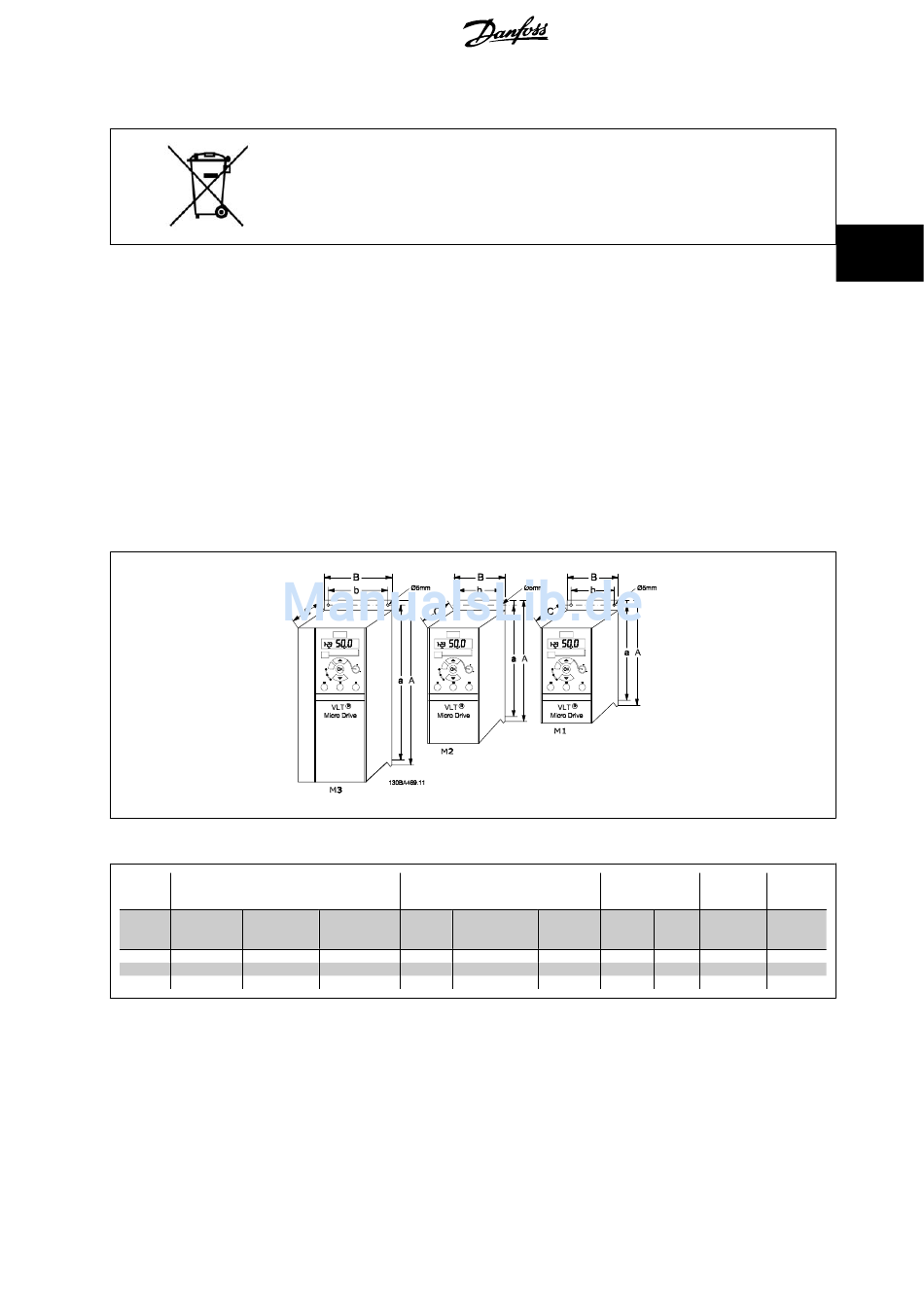

3.1.11. Encombrement
Illustration 3.1: Encombrement.
Puissance (kW)
1 X 200-240 3 X
Châssis
V 200 -240 V
M1 0.18 - 0.75 0.25 - 0.75
M2 1.5 1.5
M3 2.2 2.2 -3.7
Table 3.1: Encombrement
1) Pour le LCP avec potentiomètre, ajouter 7,6 mm.
Cet équipement contient des composants électriques et ne doit pas être jeté avec les ordures ménagères.
Il doit être collecté séparément avec les déchets électriques et électroniques conformément à la législation
locale en vigueur.
Hauteur (mm)
A (plaque de
3 X
A connexion à la
380-480 V
terre incluse)
0.37 - 0.75 150
1.5 - 2.2 176
3.0 - 7.5 239
®
MG.02.B4.83 - VLT is a registered Danfoss trademark
Largeur (mm)
a B
205 140.4 70
230 166.4 75
294 226 90
3. Guide rapide
1) max. max.
Profondeur
(mm)
b C Kg
55 148 1.1
59 168 1.6
69 194 3.0
