1.4 Programmieren
1.4.1 Programmieren mit LCP
Detaillierte Informationen zum Programmieren enthält das
Programmierhandbuch MG02C
HINWEIS
Der Frequenzumrichter kann nach der Installation der
Konfigurationssoftware MCT-10 per Computer über eine
RS485-Schnittstelle (Com-Port) programmiert werden.
Diese Software kann über die Bestellnummer 130B1000
bestellt oder von der Danfoss-Website heruntergeladen
werden: www.danfoss.com/BusinessAreas/DrivesSolutions/
softwaredownload

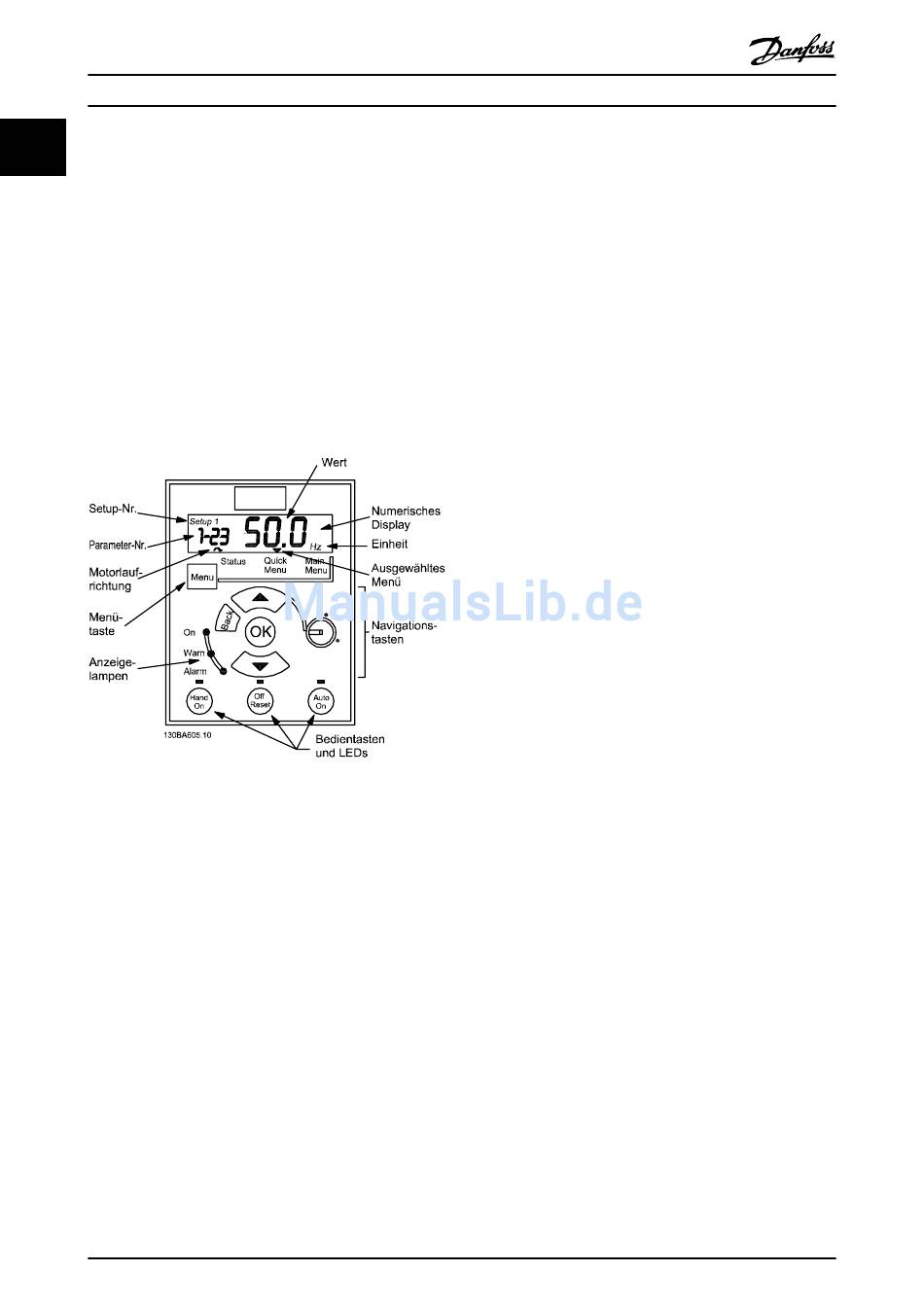

Abbildung 1.7 Beschreibung der LCP-Tasten und des Displays
Über die [Menu]-Taste kann eines der folgenden Menüs
ausgewählt werden:
Status
Nur für Anzeigen.
Quick Menu
Zum Zugriff auf Quick-Menüs 1 bzw. 2.
Main Menu
Zum Programmieren sämtlicher Parameter.
Navigationstasten
[Back]: Bringt Sie zum vorherigen Schritt oder zur
vorherigen Ebene in der Navigationsstruktur zurück.
▲
▼
[
] [
]: Für den Wechsel zwischen Parametergruppen,
Parametern und innerhalb von Parametern.
[OK]: Für die Parameterauswahl und die Annahme von
Änderungen an Parametereinstellungen.
10
®
VLT
Micro Drive-Kurzanleitung
Durch Drücken von [OK] für mehr als 1 s wird der Modus
'Einstellen' aufgerufen. Im Modus 'Einstellen' können
schnelle Einstellungen vorgenommen werden, indem die
Tasten [▲] [▼] zusammen mit [OK] gedrückt werden.
Drücken Sie [▲] [▼] zum Ändern von Werten. Drücken Sie
[OK], um schnell die Ziffernstellen zu wechseln.
Drücken Sie zum Verlassen des Modus 'Einstellen' erneut
[OK] für mehr als 1 s, um die Änderungen zu speichern,
oder [Back], um die Änderungen nicht zu speichern.
Bedientasten
Eine gelbe Leuchte über den Bedientasten zeigt an, welche
Taste aktiv ist.
[Hand on]: Startet den Motor und ermöglicht die
Steuerung des Frequenzumrichters über die LCP-Bedien-
einheit.
[Off/Reset]: Der Motor wird angehalten, außer er befindet
sich im Alarmmodus. In diesem Fall wird der Motor zurück-
gesetzt.
[Auto on]: Der Frequenzumrichter wird entweder über
Steuerklemmen oder per serieller Kommunikation
gesteuert.
[Potentiometer] (LCP12): Abhängig vom Modus, in dem der
Frequenzumrichter ausgeführt wird, arbeitet der Potenti-
ometer in zwei verschiedenen Funktionsweisen.
Im automatischen Modus dient der Potentiometer als
zusätzlicher programmierbarer Analogeingang.
Im Hand on-Modus steuert der Potentiometer den lokalen
Sollwert.
®
MG02B703 - VLT
ist eine eingetragene Marke von Danfoss.
