3. Guide rapide
Cette illustration montre toutes les bornes de commande du variateur de fréquence. L'application de Démarrage (borne 18) et d'une référence analogique
(borne 53 ou 60) fait fonctionner le variateur de fréquence.
3

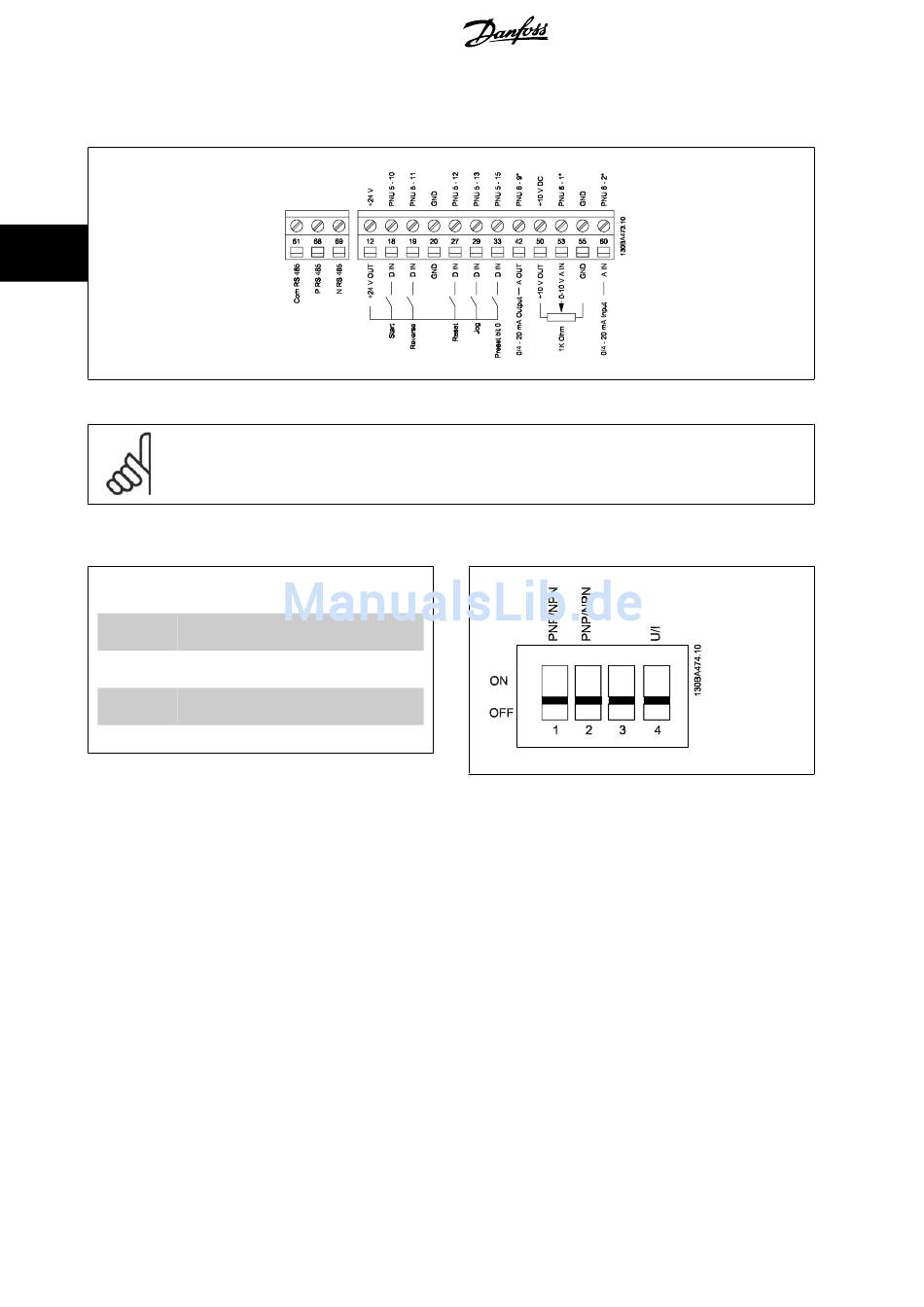

Illustration 3.4: Vue d'ensemble des bornes de commande en configuration PNP et réglage d'usine.
NB!
Ne pas actionner les commutateurs avec le variateur de fréquence sous tension.
Le paramètre 6-19 doit être réglé selon la position du commutateur 4.
Commutateurs S200 1-4 :
Commutateur *OFF = bornes PNP 29
1 : ON = bornes NPN 29
Commutateur *OFF = borne PNP 18, 19, 27 et 33
2 : ON = borne NPN 18, 19, 27 et 33
Commutateur Pas de fonction
3 :
Commutateur *OFF = borne 53 0-10 V
4 : ON = borne 53 0/4-20 mA
* = réglage par défaut
Table 3.4: Réglages des commutateurs S200 1-4
44
Illustration 3.5: Commutateurs S200 1-4.
®
