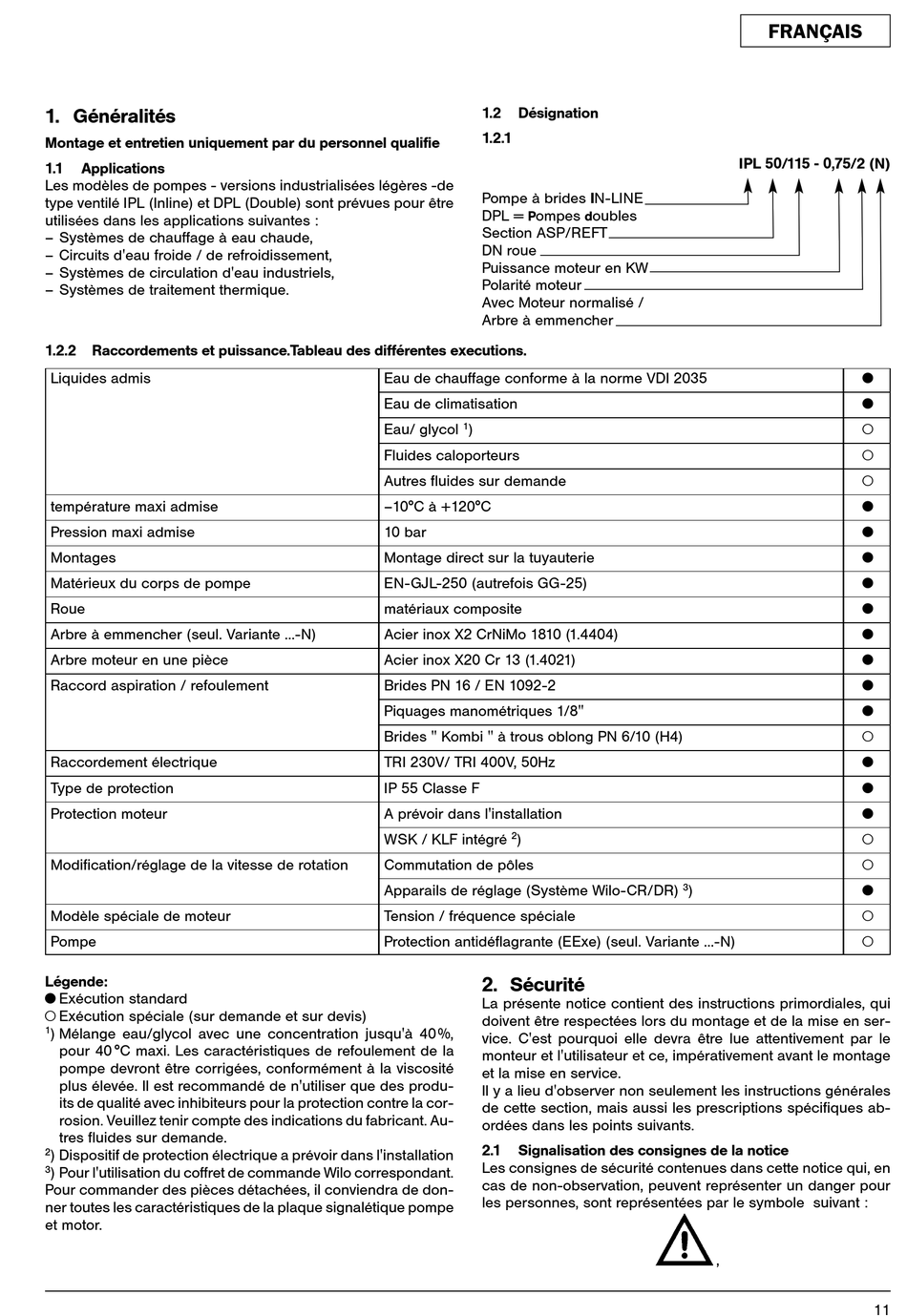

1. Généralités
Montage et entretien uniquement par du personnel qualifie
1.1
Applications
Les modèles de pompes - versions industrialisées légères -de
type ventilé IPL (Inline) et DPL (Double) sont prévues pour être
utilisées dans les applications suivantes :
– Systèmes de chauffage à eau chaude,
– Circuits d'eau froide / de refroidissement,
– Systèmes de circulation d'eau industriels,
– Systèmes de traitement thermique.
1.2.2
Raccordements et puissance.Tableau des différentes executions.
Liquides admis
température maxi admise
Pression maxi admise
Montages
Matérieux du corps de pompe
Roue
Arbre à emmencher (seul. Variante ...-N)
Arbre moteur en une pièce
Raccord aspiration / refoulement
Raccordement électrique
Type de protection
Protection moteur
Modification/réglage de la vitesse de rotation
Modèle spéciale de moteur
Pompe
Légende:
x Exécution standard
X Exécution spéciale (sur demande et sur devis)
1
) Mélange eau/glycol avec une concentration jusqu'à 40 %,
pour 40 °C maxi. Les caractéristiques de refoulement de la
pompe devront être corrigées, conformément à la viscosité
plus élevée. Il est recommandé de n'utiliser que des produ-
its de qualité avec inhibiteurs pour la protection contre la cor-
rosion. Veuillez tenir compte des indications du fabricant. Au-
tres fluides sur demande.
2
) Dispositif de protection électrique a prévoir dans l'installation
3
) Pour l'utilisation du coffret de commande Wilo correspondant.
Pour commander des pièces détachées, il conviendra de don-
ner toutes les caractéristiques de la plaque signalétique pompe
et motor.
1.2
Désignation
1.2.1
Pompe à brides IN-LINE
DPL =
ompes
P
Section ASP/REFT
DN roue
Puissance moteur en KW
Polarité moteur
Avec Moteur normalisé /
Arbre à emmencher
Eau de chauffage conforme à la norme VDI 2035
Eau de climatisation
1
Eau/ glycol
)
Fluides caloporteurs
Autres fluides sur demande
–10°C à +120°C
10 bar
Montage direct sur la tuyauterie
EN-GJL-250 (autrefois GG-25)
matériaux composite
Acier inox X2 CrNiMo 1810 (1.4404)
Acier inox X20 Cr 13 (1.4021)
Brides PN 16 / EN 1092-2
Piquages manométriques 1/8"
Brides " Kombi " à trous oblong PN 6/10 (H4)
TRI 230V/ TRI 400V, 50Hz
IP 55 Classe F
A prévoir dans l'installation
2
WSK / KLF intégré
)
Commutation de pôles
Apparails de réglage (Système Wilo-CR/DR)
Tension / fréquence spéciale
Protection antidéflagrante (EExe) (seul. Variante ...-N)
2. Sécurité
La présente notice contient des instructions primordiales, qui
doivent être respectées lors du montage et de la mise en ser-
vice. C'est pourquoi elle devra être lue attentivement par le
monteur et l'utilisateur et ce, impérativement avant le montage
et la mise en service.
Il y a lieu d'observer non seulement les instructions générales
de cette section, mais aussi les prescriptions spécifiques ab-
ordées dans les points suivants.
2.1
Signalisation des consignes de la notice
Les consignes de sécurité contenues dans cette notice qui, en
cas de non-observation, peuvent représenter un danger pour
les personnes, sont représentées par le symbole suivant :
IPL 50/115 - 0,75/2 (N)
oubles
d
3
)
,
FRANÇAIS
x
x
X
X
X
x
x
x
x
x
x
x
x
x
X
x
x
x
X
X
x
X
X
11
