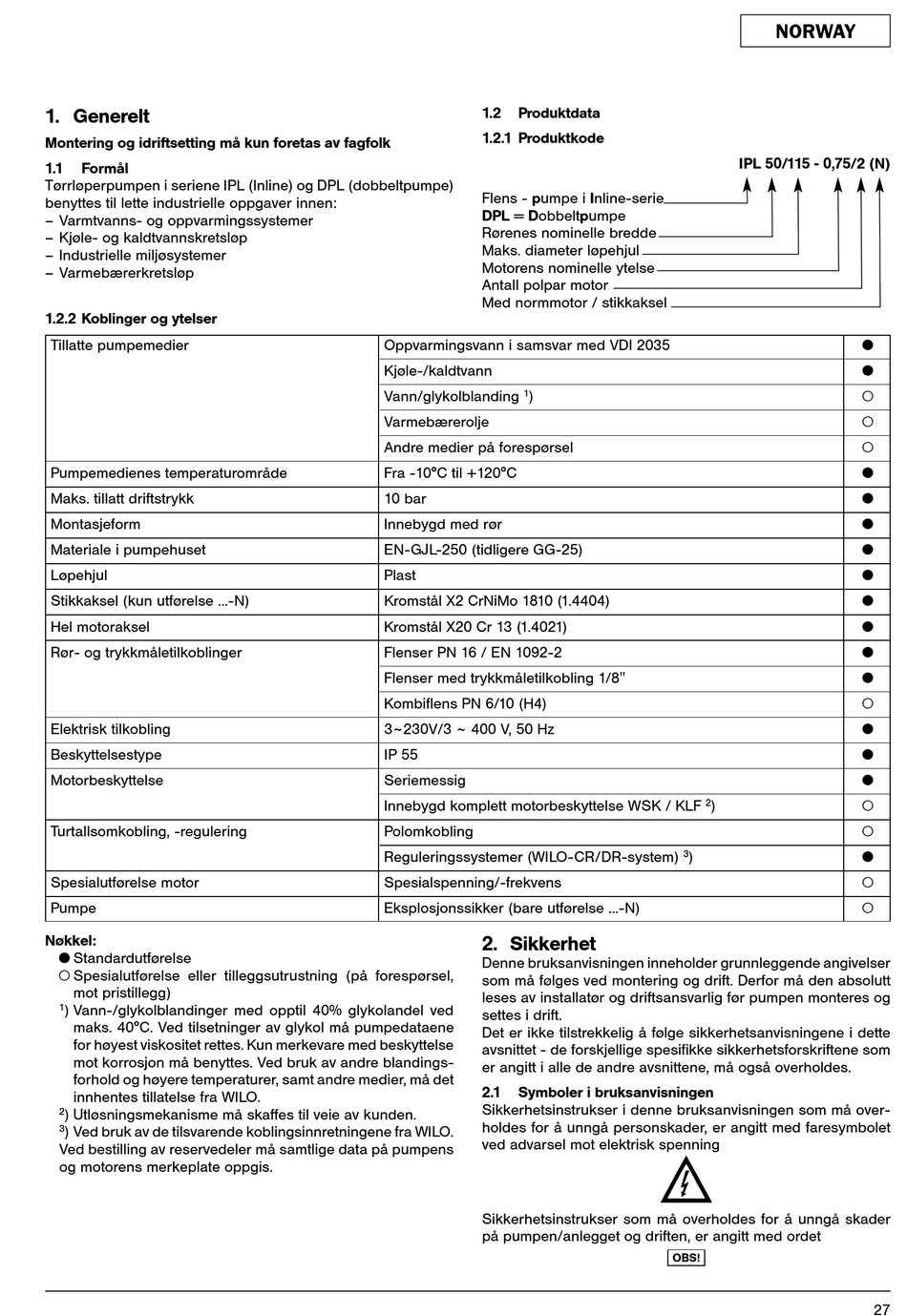

1. Generelt
Montering og idriftsetting må kun foretas av fagfolk
1.1 Formål
Tørrløperpumpen i seriene IPL (Inline) og DPL (dobbeltpumpe)
benyttes til lette industrielle oppgaver innen:
– Varmtvanns- og oppvarmingssystemer
– Kjøle- og kaldtvannskretsløp
– Industrielle miljøsystemer
– Varmebærerkretsløp
1.2.2 Koblinger og ytelser
Tillatte pumpemedier
Pumpemedienes temperaturområde
Maks. tillatt driftstrykk
Montasjeform
Materiale i pumpehuset
Løpehjul
Stikkaksel (kun utførelse ...-N)
Hel motoraksel
Rør- og trykkmåletilkoblinger
Elektrisk tilkobling
Beskyttelsestype
Motorbeskyttelse
Turtallsomkobling, -regulering
Spesialutførelse motor
Pumpe
Nøkkel:
x Standardutførelse
X Spesialutførelse eller tilleggsutrustning (på forespørsel,
mot pristillegg)
1
) Vann-/glykolblandinger med opptil 40% glykolandel ved
maks. 40°C. Ved tilsetninger av glykol må pumpedataene
for høyest viskositet rettes. Kun merkevare med beskyttelse
mot korrosjon må benyttes. Ved bruk av andre blandings-
forhold og høyere temperaturer, samt andre medier, må det
innhentes tillatelse fra WILO.
2
) Utløsningsmekanisme må skaffes til veie av kunden.
3
) Ved bruk av de tilsvarende koblingsinnretningene fra WILO.
Ved bestilling av reservedeler må samtlige data på pumpens
og motorens merkeplate oppgis.
1.2 Produktdata

1.2.1 Produktkode

Flens - pumpe i Inline-serie
DPL = Dobbeltpumpe
Rørenes nominelle bredde
Maks. diameter løpehjul
Motorens nominelle ytelse
Antall polpar motor
Med normmotor / stikkaksel
Oppvarmingsvann i samsvar med VDI 2035
Kjøle-/kaldtvann
1
Vann/glykolblanding )
Varmebærerolje
Andre medier på forespørsel
Fra -10°C til +120°C
10 bar
Innebygd med rør
EN-GJL-250 (tidligere GG-25)
Plast
Kromstål X2 CrNiMo 1810 (1.4404)
Kromstål X20 Cr 13 (1.4021)
Flenser PN 16 / EN 1092-2
Flenser med trykkmåletilkobling 1/8"
Kombiflens PN 6/10 (H4)
3~230V/3 ~ 400 V, 50 Hz
IP 55
Seriemessig
Innebygd komplett motorbeskyttelse WSK / KLF
Polomkobling
Reguleringssystemer (WILO-CR/DR-system)
Spesialspenning/-frekvens
Eksplosjonssikker (bare utførelse ...-N)

2. Sikkerhet

Denne bruksanvisningen inneholder grunnleggende angivelser
som må følges ved montering og drift. Derfor må den absolutt
leses av installatør og driftsansvarlig før pumpen monteres og
settes i drift.
Det er ikke tilstrekkelig å følge sikkerhetsanvisningene i dette
avsnittet - de forskjellige spesifikke sikkerhetsforskriftene som
er angitt i alle de andre avsnittene, må også overholdes.
2.1

Symboler i bruksanvisningen

Sikkerhetsinstrukser i denne bruksanvisningen som må over-
holdes for å unngå personskader, er angitt med faresymbolet
ved advarsel mot elektrisk spenning
Sikkerhetsinstrukser som må overholdes for å unngå skader
på pumpen/anlegget og driften, er angitt med ordet
NORWAY
IPL 50/115 - 0,75/2 (N)
2
)
3
)
OBS!
x
x
X
X
X
x
x
x
x
x
x
x
x
x
X
x
x
x
X
X
x
X
X
27
