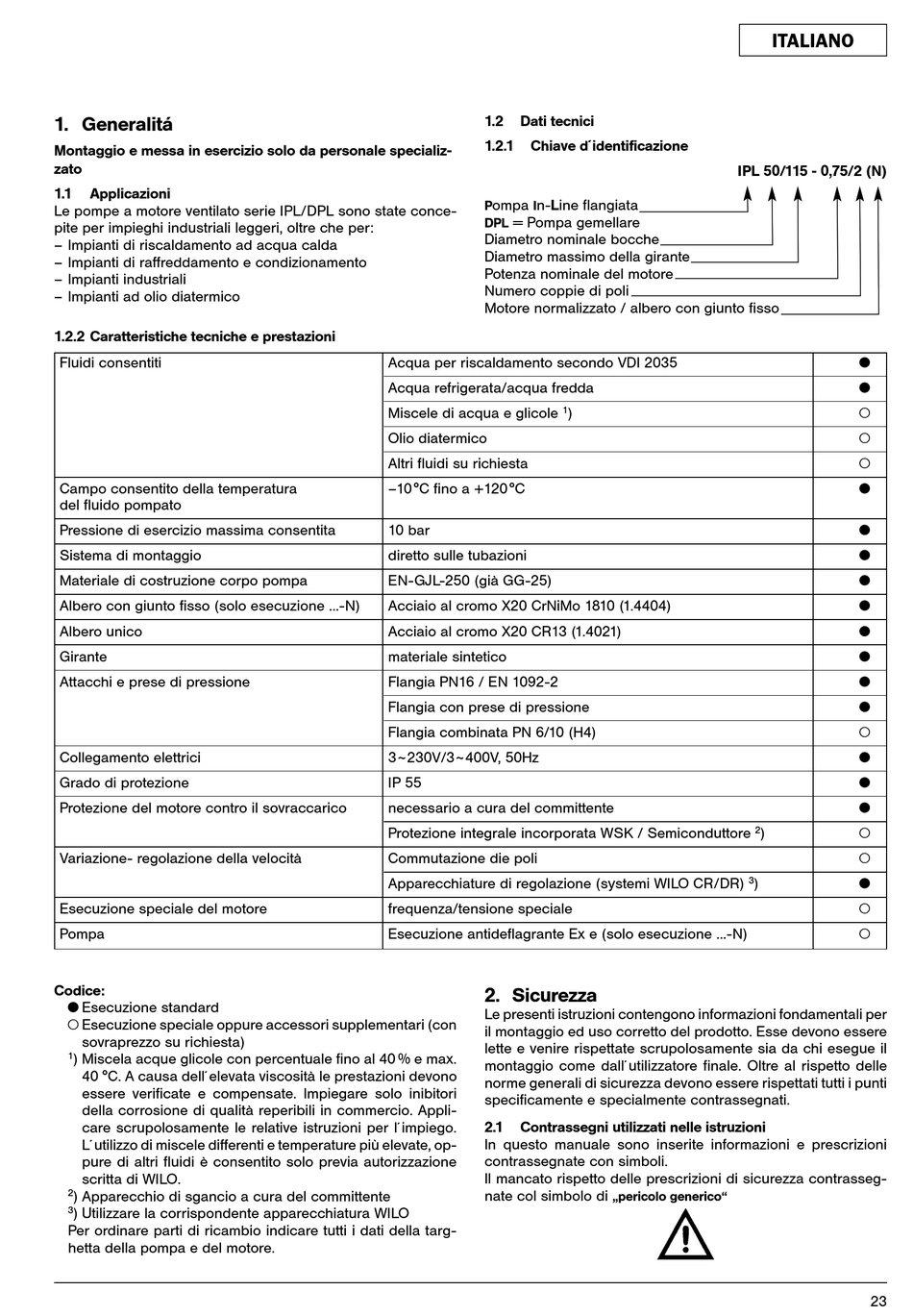

1. Generalitá
Montaggio e messa in esercizio solo da personale specializ-
zato
1.1
Applicazioni
Le pompe a motore ventilato serie IPL/DPL sono state conce-
pite per impieghi industriali leggeri, oltre che per:
– Impianti di riscaldamento ad acqua calda
– Impianti di raffreddamento e condizionamento
– Impianti industriali
– Impianti ad olio diatermico
1.2.2 Caratteristiche tecniche e prestazioni
Fluidi consentiti
Campo consentito della temperatura
del fluido pompato
Pressione di esercizio massima consentita
Sistema di montaggio
Materiale di costruzione corpo pompa
Albero con giunto fisso (solo esecuzione ...-N)
Albero unico
Girante
Attacchi e prese di pressione
Collegamento elettrici
Grado di protezione
Protezione del motore contro il sovraccarico
Variazione- regolazione della velocità
Esecuzione speciale del motore
Pompa
Codice:
x Esecuzione standard
X Esecuzione speciale oppure accessori supplementari (con
sovraprezzo su richiesta)
1
) Miscela acque glicole con percentuale fino al 40 % e max.
40 °C. A causa dell´elevata viscosità le prestazioni devono
essere verificate e compensate. Impiegare solo inibitori
della corrosione di qualità reperibili in commercio. Appli-
care scrupolosamente le relative istruzioni per l´impiego.
L´utilizzo di miscele differenti e temperature più elevate, op-
pure di altri fluidi è consentito solo previa autorizzazione
scritta di WILO.
2
) Apparecchio di sgancio a cura del committente
3
) Utilizzare la corrispondente apparecchiatura WILO
Per ordinare parti di ricambio indicare tutti i dati della targ-
hetta della pompa e del motore.
1.2
Dati tecnici
1.2.1
Chiave d´identificazione
ompa
n-Line flangiata
P
I
= Pompa gemellare
DPL
Diametro nominale bocche
Diametro massimo della girante
Potenza nominale del motore
Numero coppie di poli
Motore normalizzato / albero con giunto fisso
Acqua per riscaldamento secondo VDI 2035
Acqua refrigerata/acqua fredda
Miscele di acqua e glicole
Olio diatermico
Altri fluidi su richiesta
–10 °C fino a +120 °C
10 bar
diretto sulle tubazioni
EN-GJL-250 (già GG-25)
Acciaio al cromo X20 CrNiMo 1810 (1.4404)
Acciaio al cromo X20 CR13 (1.4021)
materiale sintetico
Flangia PN16 / EN 1092-2
Flangia con prese di pressione
Flangia combinata PN 6/10 (H4)
3~230V/3~400V, 50Hz
IP 55
necessario a cura del committente
Protezione integrale incorporata WSK / Semiconduttore
Commutazione die poli
Apparecchiature di regolazione (systemi WILO CR/DR)
frequenza/tensione speciale
Esecuzione antideflagrante Ex e (solo esecuzione ...-N)
2. Sicurezza
Le presenti istruzioni contengono informazioni fondamentali per
il montaggio ed uso corretto del prodotto. Esse devono essere
lette e venire rispettate scrupolosamente sia da chi esegue il
montaggio come dall´utilizzatore finale. Oltre al rispetto delle
norme generali di sicurezza devono essere rispettati tutti i punti
specificamente e specialmente contrassegnati.
2.1
Contrassegni utilizzati nelle istruzioni
In questo manuale sono inserite informazioni e prescrizioni
contrassegnate con simboli.
Il mancato rispetto delle prescrizioni di sicurezza contrasseg-
nate col simbolo di
1
)
„pericolo generico"
ITALIANO
IPL 50/115 - 0,75/2 (N)
x
x
X
X
X
x
x
x
x
x
x
x
x
x
X
x
x
x
2
)
X
X
3
)
x
X
X
23
