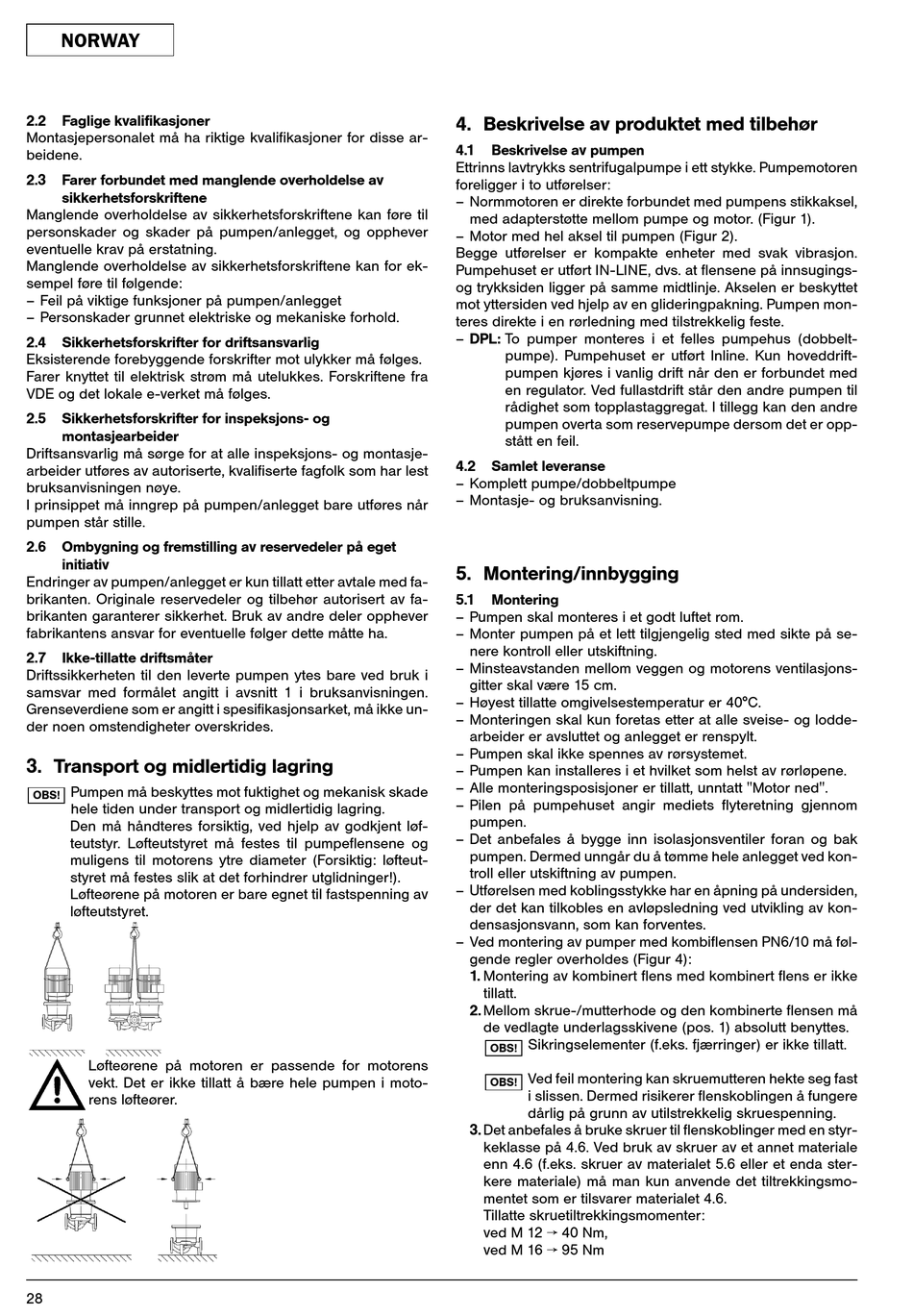

NORWAY
2.2 Faglige kvalifikasjoner
Montasjepersonalet må ha riktige kvalifikasjoner for disse ar-
beidene.
2.3 Farer forbundet med manglende overholdelse av
sikkerhetsforskriftene
Manglende overholdelse av sikkerhetsforskriftene kan føre til
personskader og skader på pumpen/anlegget, og opphever
eventuelle krav på erstatning.
Manglende overholdelse av sikkerhetsforskriftene kan for ek-
sempel føre til følgende:
– Feil på viktige funksjoner på pumpen/anlegget
– Personskader grunnet elektriske og mekaniske forhold.
2.4 Sikkerhetsforskrifter for driftsansvarlig
Eksisterende forebyggende forskrifter mot ulykker må følges.
Farer knyttet til elektrisk strøm må utelukkes. Forskriftene fra
VDE og det lokale e-verket må følges.
2.5 Sikkerhetsforskrifter for inspeksjons- og
montasjearbeider
Driftsansvarlig må sørge for at alle inspeksjons- og montasje-
arbeider utføres av autoriserte, kvalifiserte fagfolk som har lest
bruksanvisningen nøye.
I prinsippet må inngrep på pumpen/anlegget bare utføres når
pumpen står stille.
2.6 Ombygning og fremstilling av reservedeler på eget
initiativ
Endringer av pumpen/anlegget er kun tillatt etter avtale med fa-
brikanten. Originale reservedeler og tilbehør autorisert av fa-
brikanten garanterer sikkerhet. Bruk av andre deler opphever
fabrikantens ansvar for eventuelle følger dette måtte ha.
2.7 Ikke-tillatte driftsmåter
Driftssikkerheten til den leverte pumpen ytes bare ved bruk i
samsvar med formålet angitt i avsnitt 1 i bruksanvisningen.
Grenseverdiene som er angitt i spesifikasjonsarket, må ikke un-
der noen omstendigheter overskrides.
3. Transport og midlertidig lagring
Pumpen må beskyttes mot fuktighet og mekanisk skade
OBS!
hele tiden under transport og midlertidig lagring.
Den må håndteres forsiktig, ved hjelp av godkjent løf-
teutstyr. Løfteutstyret må festes til pumpeflensene og
muligens til motorens ytre diameter (Forsiktig: løfteut-
styret må festes slik at det forhindrer utglidninger!).
Løfteørene på motoren er bare egnet til fastspenning av
løfteutstyret.
Løfteørene på motoren er passende for motorens
vekt. Det er ikke tillatt å bære hele pumpen i moto-
rens løfteører.
28
4. Beskrivelse av produktet med tilbehør
4.1 Beskrivelse av pumpen
Ettrinns lavtrykks sentrifugalpumpe i ett stykke. Pumpemotoren
foreligger i to utførelser:
– Normmotoren er direkte forbundet med pumpens stikkaksel,
med adapterstøtte mellom pumpe og motor. (Figur 1).
– Motor med hel aksel til pumpen (Figur 2).
Begge utførelser er kompakte enheter med svak vibrasjon.
Pumpehuset er utført IN-LINE, dvs. at flensene på innsugings-
og trykksiden ligger på samme midtlinje. Akselen er beskyttet
mot yttersiden ved hjelp av en glideringpakning. Pumpen mon-
teres direkte i en rørledning med tilstrekkelig feste.
– DPL: To pumper monteres i et felles pumpehus (dobbelt-
pumpe). Pumpehuset er utført Inline. Kun hoveddrift-
pumpen kjøres i vanlig drift når den er forbundet med
en regulator. Ved fullastdrift står den andre pumpen til
rådighet som topplastaggregat. I tillegg kan den andre
pumpen overta som reservepumpe dersom det er opp-
stått en feil.
4.2 Samlet leveranse
– Komplett pumpe/dobbeltpumpe

– Montasje- og bruksanvisning.

5. Montering/innbygging
5.1 Montering
– Pumpen skal monteres i et godt luftet rom.
– Monter pumpen på et lett tilgjengelig sted med sikte på se-
nere kontroll eller utskiftning.
– Minsteavstanden mellom veggen og motorens ventilasjons-
gitter skal være 15 cm.
– Høyest tillatte omgivelsestemperatur er 40°C.
– Monteringen skal kun foretas etter at alle sveise- og lodde-
arbeider er avsluttet og anlegget er renspylt.
– Pumpen skal ikke spennes av rørsystemet.
– Pumpen kan installeres i et hvilket som helst av rørløpene.
– Alle monteringsposisjoner er tillatt, unntatt "Motor ned".
– Pilen på pumpehuset angir mediets flyteretning gjennom
pumpen.
– Det anbefales å bygge inn isolasjonsventiler foran og bak
pumpen. Dermed unngår du å tømme hele anlegget ved kon-
troll eller utskiftning av pumpen.
– Utførelsen med koblingsstykke har en åpning på undersiden,
der det kan tilkobles en avløpsledning ved utvikling av kon-
densasjonsvann, som kan forventes.
– Ved montering av pumper med kombiflensen PN6/10 må føl-
gende regler overholdes (Figur 4):
1. Montering av kombinert flens med kombinert flens er ikke
tillatt.
2. Mellom skrue-/mutterhode og den kombinerte flensen må
de vedlagte underlagsskivene (pos. 1) absolutt benyttes.
Sikringselementer (f.eks. fjærringer) er ikke tillatt.
OBS!
Ved feil montering kan skruemutteren hekte seg fast
OBS!
i slissen. Dermed risikerer flenskoblingen å fungere
dårlig på grunn av utilstrekkelig skruespenning.
3. Det anbefales å bruke skruer til flenskoblinger med en styr-
keklasse på 4.6. Ved bruk av skruer av et annet materiale
enn 4.6 (f.eks. skruer av materialet 5.6 eller et enda ster-
kere materiale) må man kun anvende det tiltrekkingsmo-
mentet som er tilsvarer materialet 4.6.
Tillatte skruetiltrekkingsmomenter:
ved M 12 f 40 Nm,
ved M 16 f 95 Nm
