possono essere fonte di pericolo per l´incolumità delle persone.
Il mancato rispetto delle prescrizioni di sicurezza contrasseg-
nate col simbolo di
„attenzione elettricità
possono essere fonte di pericolo per l´incolumità delle persone
e integrità delle cose.
Il mancato rispetto delle prescrizioni di sicurezza contrasseg-
nate con la parola
ATTENZIONE!
pericolo per l´integrità e funzionalità delle apparecchiature e
delle macchine.
Le istruzioni riportate direttamente sul prodotto, come ad esem-
pio il senso di rotazione, ecc., devono essere rispettate in ogni
caso.
2.2 Qualificazione del personale
Il personale addetto al montaggio deve essere in possesso
della relativa qualifica.
2.3 Pericoli conseguenti al mancato rispetto delle prescri-
zioni di sicurezza
Il mancato rispetto delle prescrizioni di sicurezza, oltre a met-
tere in pericolo le persone e danneggiare le apparecchiature,
farà decadere ogni diritto alla garanzia.
Le conseguenze dell´ inosservanza delle prescrizioni di sicu-
rezza saranno:
– mancata attivazione di alcune funzioni del sistema,
– pericolo alle persone conseguenza di eventi elettrici e/o
meccanici.
2.4 Prescrizioni per l´utente
Devono essere applicate e rispettate tutte le prescrizioni antin-
fortunistiche.
Il personale addetto al montaggio e all´esercizio dell´impianto
è tenuto al rispetto delle presenti istruzioni, a tutte le norme e
leggi vigenti in materia (per es. CEI,WFF,UNI,ecc.).
2.5 Prescrizioni per il montaggio e l´ispezione
Il committente deve assicurare che le operazioni di montaggio,
ispezione e manutenzione vengano eseguite da personale
autorizzato e qualificato e che abbia preso conoscenza del
contenuto delle presenti istruzioni.
Tutti i lavori sulle apparecchiature e macchine vanno eseguiti
in condizione di riposo.
2.6 Modifiche e parti di ricambio
Qualsiasi modifica alle apparecchiature, macchine o impianti
deve essere preventivamente concordata e autorizzata dal co-
struttore.
I pezzi di ricambio originali e gli accessori autorizzati dal co-
struttore sono parte integrante della sicurezza delle apparec-
chiature e delle macchine.
L´impiego di componenti o accessori non originali può pregi-
udicare la sicurezza e farà decadere la garanzia.
2.7 Condizioni di esercizio non consentito
La sicurezza di funzionamento delle apparecchiature è assicu-
rata solo per le applicazioni e le condizioni descritte nel capi-
tolo 1 del manuale. I valori limite indicati sono vincolanti e non
possono venire superati per nessun motivo.
3. Transporto e magazzinaggio
DDurante il magazzinaggio proteggere la pompa
ATTENZIONE!
contro l'umidità e il danneggiamento meccanico.
24
possono essere fonte di

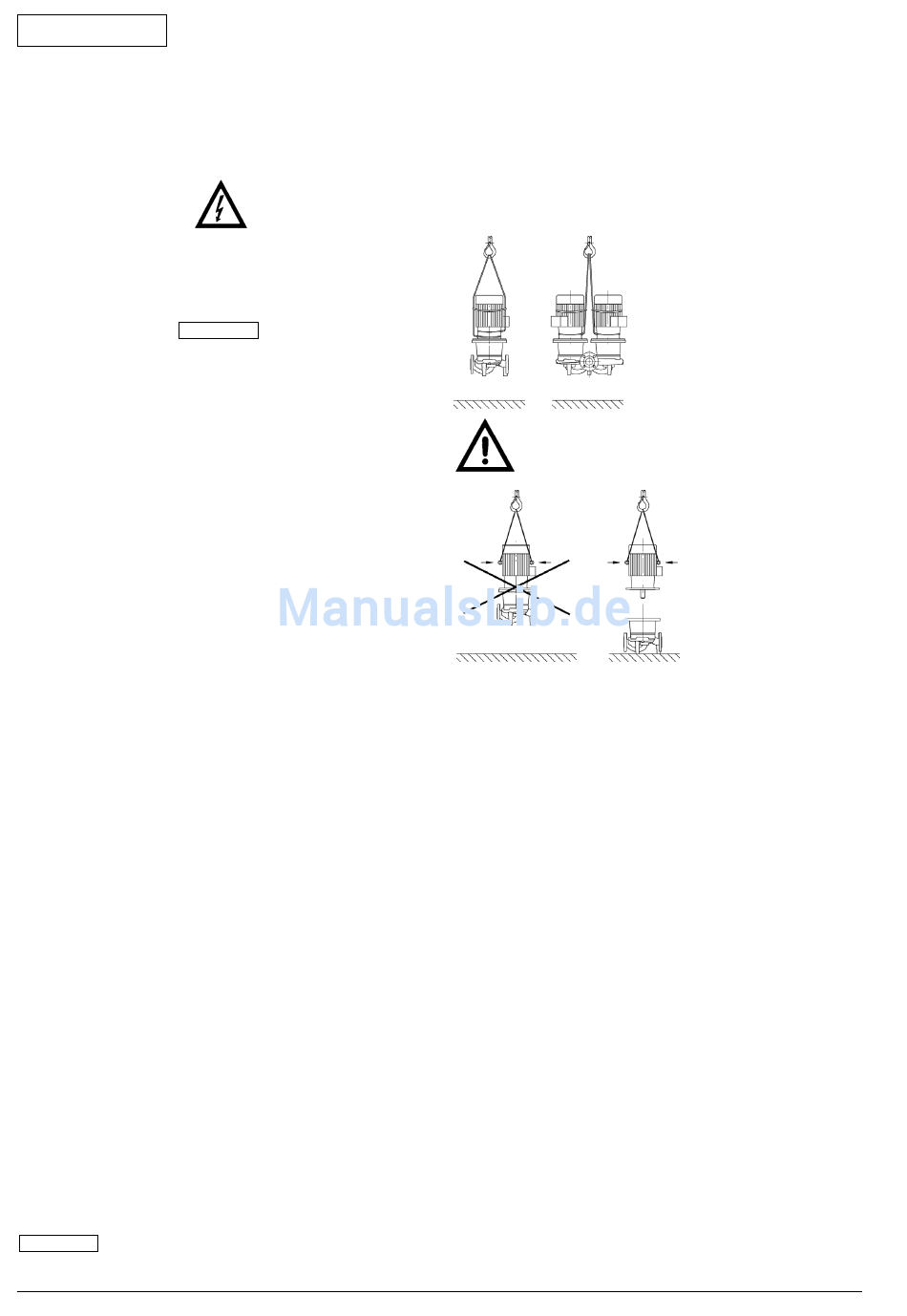

Trasportare e sollevare la pompa usando mezzi
idonei. Attaccare i mezzi di sollevamento alle flan-
gie della pompa e se necessario sulla circonferenza
esterna del motore (è richiesta una protezione che
impedisca lo scivolamento!).
Usare le asole poste sul motore solo per funzioni di
guida del carico.
Le asole poste sul motore sono previste per il solo tra-
sporto del motore e non di tutta la pompa.
4. Descrizione della pompa e
accessori
4.1 Descrizione della pompa
Pompa centrifuga a bassa prevalenza in esecuzione mono-
blocco, adatta per impianti civili e industriali. Sono disponibili
due versioni:
– esecuzione a richiesta, con motore normalizzato e l'albero
accoppiato in modo fisso all'albero della pompa (figura1)
– esecuzione standard con albero unico motore/pompa (fig.2).
Per entrambe le versioni, la tipologia costruttiva consente di ri-
durre al minimo gli ingombri e le vibrazioni. Il corpo pompa è
del tipo con bocche in linea (In Line). La tenuta delle parti rot-
anti é assicurata da una tenuta meccanica. La pompa é con-
cepita per il montaggio diretto sulle tubazioni.
– due pompe riunite in un unico corpo, separate idrauli-
DPL:
camente da una serranda di commutazione automatica.
Corpo pompa in esecuzione con bocche aspirante e
premente coassiali In-Line. Funzionamento come
pompa principale/riserva oppure, con l´ausilio delle
apposite apparecchiature, come pompa del carico di
base e pompa del carico di punta.
4.2 Fornitura
– Pompa/Pompa gemellare completa.

– Istruzioni di montaggio, uso e manutenzione.

5. Montaggio/installazione

5.1 Installazione
– Installare la pompa in un locale ben areato.
– Installare la pompa in una posizione facilmente accessibile
in modo da consentire le operazioni di controllo e manuten-
zione.
– La distanza minima tra il coperchio ventola del motore e la
parete deve essere almeno 15 cm.
