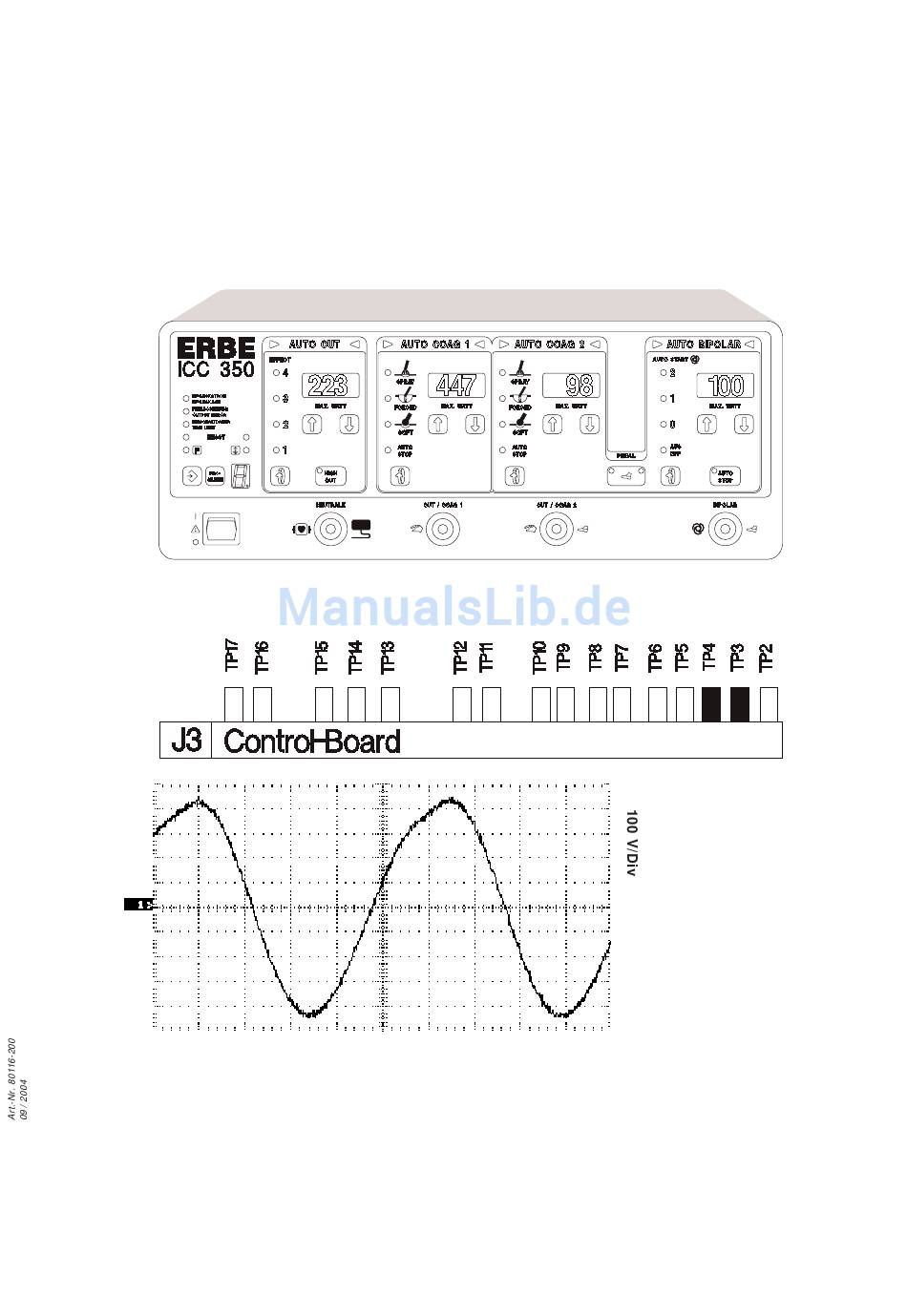

ERBE ICC 200 Serviceanleitung Seite 69

Justage 5
HF- Generator Ausgangsparameter
500 ns/Div
• cos Phi Phasenwinkel 0...100
• P abgegebene Wirkleistung [W];
cos-ö-Anzeige, wenn Taste »Up« (8) gedrückt ist.
P-Anzeige, wenn Taste »Down« (9) gedrückt ist.
*)Um die Nachkommastellen zu vermeiden, wird der 100fache Wert des Tabellenwerts von cos ö angezeigt, also 100 bedeutet cos ö = 1.
1 TESTPROGRAMME UND JUSTAGEN
*)
Sollwert = 100
Sollwert = 100 Watt an 500 R
Abb.: HF-Spannung an
R = 500 Ohm
