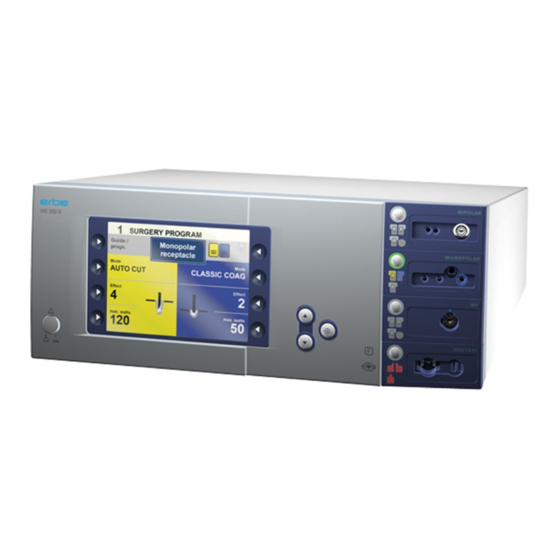

ERBE VIO 300 D Serviceanleitung
  1. Anleitungen
  2. Marken
  3. ERBE Anleitungen
  4. Medizinische Ausstattung
  5. VIO 300 D
  6. Serviceanleitung

ERBE VIO 300 D Serviceanleitung

Vorschau ausblenden Andere Handbücher für VIO 300 D:
Inhaltsverzeichnis

Quicklinks

VIO 300 D
VIO 200 D
ERBE
ERBE
V 1.2.x
V 1.3.x
V 1.4.x
V 1.5.x
V 1.6.x
V 1.7.x
V 1.4.x
V 1.5.x
V 1.6.x
V 1.7.x
01.07
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ERBE VIO 300 D

Inhaltszusammenfassung für ERBE VIO 300 D

  • Seite 1 ERBE ERBE VIO 300 D V 1.2.x V 1.3.x V 1.4.x V 1.5.x V 1.6.x V 1.7.x VIO 200 D V 1.4.x V 1.5.x V 1.6.x V 1.7.x 01.07...
  • Seite 3 SERVICEANLEITUNG VIO 300 D VIO 200 D...
  • Seite 4 Alle Rechte an dieser Anleitung, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Überset- zung, bleiben vorbehalten. Kein Teil dieser Anleitung darf in irgendeiner Form (durch Fotokopie, Mikrofilm oder andere Verfahren) ohne vorherige schriftliche Zustimmung der ERBE Elektromedizin GmbH reproduziert oder un- ter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 5: Inhaltsverzeichnis

    Bedienelemente................17 Bedienelemente Vorderseite ..............17 Bedienelemente Rückseite ................18 Technische Daten................. 21 Schaltungsbeschreibungen ............23 Blockschaltbild VIO 300 D .................24 Blockschaltbild VIO 200 D .................25 Beschreibung der einzelnen Baugruppen..........26 Netzeingang (Line Input) ..............26 Kleinspannungs-Netzteil ............... 26 Power Supply (Hochspannungs-Netzteil) ..........27 HF-Generator..................
  • Seite 6 INHALT Testprogramme ................41 Testprogramme aufrufen................41 Testprogramme verlassen ................ 43 Parametereingaben in den Testprogrammen ........... 43 Beschreibung der Testprogramme............44 Displaytest (Display test) ..............44 Testprogramm Relais (TP relay) ............45 Testprogramm Ventile (TP valves (APC)) ..........46 Testprogramm Aktivierungssignale (TP activation signal)....47 Testprogramm Hochspannungs-Netzteil (TP power supply unit) ..
  • Seite 7 INHALT Wartung und Instandhaltung ............ 101 Wer darf Wartungs- und Instandhaltungsarbeiten durchführen? .....101 Was ist eine Sicherheitstechnische Kontrolle? ........101 Wie oft muss eine Sicherheitstechnische Kontrolle durchgeführt werden? ................101 Sicherheitstechnische Kontrolle – Schritt für Schritt ........102 Sicherheitshinweise ................102 Gebrauchsanweisung und Sichtprüfungen......... 103 Prüfungen, die gemäß...
  • Seite 8 INHALT / 152...

  • Seite 9: Sicherheitshinweise

    Typenschild des Gerätes angegeben ist. Schließen Sie das Gerät / den Gerätewagen an eine einwandfrei installierte Schutzkontaktsteckdose an. Benutzen Sie dazu nur das ERBE Netzkabel oder ein gleichwertiges Netzkabel. Das Netzkabel muss mit dem nationalen Prüfzeichen ausgestattet sein.

  • Seite 10: Elektrostatisch Empfindliche Komponenten

    Haftung und Gewährleistung Diese Serviceanleitung ermöglicht dem Servicetechniker, im nötigen Umfang Wartungs- und Reparaturarbeiten durchzuführen. Diese Ar- beiten dürfen nur von ERBE oder von hierfür durch ERBE geschulte Personen durchgeführt werden. Der Hersteller übernimmt keine Haf- tung und der Garantieanspruch erlischt, wenn: •...

  • Seite 11: Änderungen

    Zusätzlich zur APC Buchse kann eine weitere Buchse aufge- nommen werden. Die zweite Buchse kann wahlweise eine Multifunktionsbuchse (nur in Kombination mit einem VIO 300 D), eine Monopolare oder eine Bipolare Buchse sein. IES 2-Modul Die Rauchgasabsaugung IES 2 kann an das VIO HF-Chirur- giegerät angeschlossen und über dasselbe betrieben wer-...
  • Seite 12 Zusätzlich zur APC Buchse kann eine weitere Buchse aufge- nommen werden. Die zweite Buchse kann wahlweise eine Multifunktionsbuchse (nur in Kombination mit einem VIO 300 D), eine Monopolare, eine Bipolare oder eine APC Buchse sein. VEM 2-Modul Das VEM 2 kann das VIO HF-Chirurgiegerät um bis zu zwei HF-Buchsen erweitern.
  • Seite 13 2 • Änderungen Software Betroffene Beschreibung der Änderung Komponente VIO-Modul Neue Modes: ENDO CUT I ENDO CUT Q SET-UP Einstellungen Neue SET-UP Einstellungen: APC-AutoSpül APC-SpülZeit Testprogramme: Version list erweitert um Option „safe config.“ Ab VIO-Version 1.5.x Hardware Betroffene Beschreibung der Änderung Komponente EIP 2-Modul Die Spülpumpe EIP 2 kann an das VIO HF-Chirurgiegerät...
  • Seite 14 (nur relevant bei VIO 300 D) Decoupling C (C = capacitor) Ab VIO-Version 1.6.x Hardware keine Änderungen Software Betroffene Beschreibung der Änderung Komponente VIO-Modul Neue Modes: BIPOLAR CUT+ (nur relevant bei VIO 300 D) BIPOLAR SOFT COAG+ (nur relevant bei VIO 300 D) / 152...
  • Seite 15 2 • Änderungen Ab VIO-Version 1.7.x Hardware keine Änderungen Software Betroffene Beschreibung der Änderung Komponente VIO-Modul Modifizierter Mode: ENDO CUT Q / 152...
  • Seite 16 2 • Änderungen / 152...

  • Seite 17: Bedienelemente

    3 • Bedienelemente KAPITEL 3 Bedienelemente WICHTIG! Dieses Kapitel enthält eine Übersicht über die Bedienelemente des Gerätes/der Geräte. Die jeweilige Gebrauchsanweisung des Gerätes/der Geräte, deren Kenntnis bei Servicearbeiten vorausge- setzt wird, informiert detailliert über die Handhabung des Gerätes/ der Geräte. Bedienelemente Vorderseite Abb.

  • Seite 18: Bedienelemente Rückseite

    3 • Bedienelemente Bedienelemente Rückseite WICHTIG! Dieses Gerät wird mit unterschiedlichen Netzanschlussmodulen – gesteckt oder geschraubt – geliefert. VIO D mit geschraubtem Netzanschlussmodul Abb. 3-2 Fußschalter-Buchsen ECB-Buchse (ERBE Communication Bus) Potenzialausgleich-Anschluss Netzanschlussmodul mit Sicherungen / 152...

  • Seite 19: Vio D Mit Gestecktem Netzanschlussmodul

    3 • Bedienelemente VIO D mit gestecktem Netzanschlussmodul Abb. 3-3 Fußschalter-Buchsen ECB-Buchse (ERBE Communication Bus) Potenzialausgleich-Anschluss Netzanschlussmodul mit Sicherungen / 152...
  • Seite 20 3 • Bedienelemente / 152...

  • Seite 21: Technische Daten

    4 • Technische Daten KAPITEL 4 Technische Daten Netzanschluss Netznennspannung 100 V – 120 V ± 10 % / 220 V – 240 V ± 10 % Netznennfrequenz 50 / 60 Hz Netzstrom 8 A / 4 A Leistungsaufnahme im Standby-Mode 40 Watt Leistungsaufnahme bei max.
  • Seite 22 4 • Technische Daten Akklimatisierung Wurde das Gerät bei Temperaturen unter +10 °C oder über +40 °C gelagert oder transportiert, benö- tigt das Gerät ca. 3 Stunden, um sich bei Raumtemperatur zu akklimatisieren. Normen Klassifizierung nach der EG-Richtlinie 93/42/ II b Schutzklasse nach EN 60 601-1 Typ nach EN 60 601-1 / 152...

  • Seite 23: Schaltungsbeschreibungen

    5 • Schaltungsbeschreibungen KAPITEL 5 Schaltungsbeschreibungen / 152...

  • Seite 24: Blockschaltbild Vio 300 D

    5 • Schaltungsbeschreibungen Blockschaltbild VIO 300 D Abb. 5-1 / 152...

  • Seite 25: Blockschaltbild Vio 200 D

    5 • Schaltungsbeschreibungen Blockschaltbild VIO 200 D Abb. 5-2 / 152...

  • Seite 26: Beschreibung Der Einzelnen Baugruppen

    5 • Schaltungsbeschreibungen Beschreibung der einzelnen Baugruppen Netzeingang (Line Input) Das VIO-System kann an 220 – 240 V-Netzspannung oder an 100 – 120 V-Netzspannung betrieben werden. Dazu muss der ent- sprechende Wert (230 V für 220 – 240 V-Netzspannung bzw. 115 V für 100 –...

  • Seite 27: Power Supply (Hochspannungs-Netzteil)

    5 • Schaltungsbeschreibungen Power Supply (Hochspannungs-Netzteil) Das Hochspannungs-Netzteil stellt dem HF-Generator eine Gleich- spannung zur Verfügung, die bis zu 450 V betragen kann. Sie ist ab- hängig vom eingestellten chirurgischen Effekt und der dafür benötigten Wechselspannung. WARNUNG! Beim Umgang mit Netzspannung unbedingt Sicherheitsvorschrif- ten beachten! Die Netzeingangsspannung wird über einen Brückengleichrichter di- rekt gleichgerichtet.

  • Seite 28: Hf-Generator

    5 • Schaltungsbeschreibungen HF-Generator Der Hochfrequenz-Generator besteht aus der Leiterplatte „HF-Gene- rator“, die die Leistungsbauelemente trägt und der programmierba- ren Logik (CPLD), die für die Transistorsteuerung zuständig ist, sich jedoch auf der Leiterplatte „CPU+Sensorik“ befindet. Das VIO-System verfügt über nur ein Generator-Modul. Für die ein- zelnen chirurgischen Effekte bestehen sehr unterschiedliche Anfor- derungen an die zu generierenden Spannungs- und Stromformen.

  • Seite 29: Cpu + Sensorik

    5 • Schaltungsbeschreibungen CPU + Sensorik Auf der Leiterplatte „CPU + Sensorik“ befindet sich der Prozessor, der alle im HF-Gerät vorhandenen Hardware-Baugruppen regelt und steuert und mit den Software-Baugruppen den notwendigen Daten- austausch gewährleistet. Zudem sind hier alle relevanten Sensoren untergebracht.

  • Seite 30: User Interface (Bedienfeld)

    Auf dem Bedienfeld befindet sich der leistungsstärkste Prozessor (Power PC) im VIO-System. Er bedient das Display und die Tasten und Anzeigen auf der Gerätefront. Für den ERBE Communication Bus (ECB) stellt er die Mastereinheit dar. Auf dem Bedienfeld werden alle Baugruppen, z.B. HF-Modul, APC 2, Rauchgasabsaugung, Fuß- schalter und alle Buchsen angemeldet, und zyklisch zur Abgabe von Statusmeldungen aufgefordert.

  • Seite 31: Iif (Instrumenten-Interface)

    Monopolar – Multifunktion (MF) – – 1. Nur relevant bei VIO 300 D bzw. in Kombination mit einem VIO 300 D. Instrumenten-Erkennung kann Instrumente, die per Widerstand Instrumenten-Erkennung codiert sind, identifizieren und Instrumente, die mit elektronischem (nur relevant bei MF- und...

  • Seite 32: Nessy2

    5 • Schaltungsbeschreibungen Nessy2 Die NESSY2-Baugruppe zwi- misst den elektrischen Widerstand schen den beiden Verbindungen zur Neutralelektode. Zudem werden in den beiden Verbindungsleitungen gemessen. Ströme Die gemessenen Werte werden der „CPU + Sensorik“ über eine gal- vanisch getrennte, asynchrone, serielle Schnittstelle übermittelt. Dort werden sie auf CAN umgesetzt und dem Bedienfeld gemeldet.

  • Seite 33: Set-Up

    6 • SET-UP KAPITEL 6 SET-UP Allgemeine Hinweise Dieses Gerät verfügt über zwei SET-UP Stufen. Die erste Stufe ist für Anwender und Servicepersonal zugänglich. Die zweite Stufe ist nur für das Servicepersonal bestimmt. Überblick Einstellungen SET-UP Stufe 1 Ein- Verfügbar Beschreibung stellung Helligkeit...

  • Seite 34: Überblick Einstellungen Set-Up Stufe 2

    6 • SET-UP Ein- Verfügbar Beschreibung stellung AUTO V 1.2.x Eingabe der Startverzögerung für die AUTO START Funktion. START 1 Der Wert der Startverzögerung für AUTO START 1 ist abhängig vom Wert, der bei AUTO START 2 eingegeben ist, er liegt aber immer dem Wert für die Startverzögerung von AUTO unter...
  • Seite 35 6 • SET-UP Verfügbar Einstellung Beschreibung Automatik- Automatic V 1.2.x Einstellung der Zeitspanne, die ein Eingabefenster Zeit time auf dem Display angezeigt wird: 3 bis 29 s oder keine Automatik. Startbild- Start screen V 1.2.x Auswahl des Startbildschirms: schirm Übersicht oder Programmliste. Expert-Modus Expert mode V 1.2.x...
  • Seite 36 6 • SET-UP Verfügbar Einstellung Beschreibung DRY ° / DRY ° / V 1.3.x bis Nur relevant bei VIO 300 D: SWIFT ° SWIFT ° V 1.4.x EIN: Die Modes DRY CUT °/SWIFT COAG ° werden verwendet. AUS: Die Modes DRY CUT/SWIFT COAG werden ver- wendet.
  • Seite 37 6 • SET-UP Verfügbar Einstellung Beschreibung V 1.2.x EEPROM: Zeigt den Speicherverbrauch der Anwenderpro- gramme auf dem EEPROM an. V 1.2.x Fehlerliste HF/HF-CPU error list: Speichert alle Fehler, die von der „CPU + Sensorik“ erkannt und gemeldet werden; max. 16 Einträge. V 1.2.x F.-anzahl HF/No.

  • Seite 38: Set-Up Aufrufen

    6 • SET-UP SET-UP aufrufen WICHTIG! Ab Version 1.3.x kann innerhalb eines Menüs auf unterschiedliche Weise vorwärtsgescrollt werden: (a) mit der Ab-Taste oder (b) mit der Auswahl-Taste neben dem Menüpunkt „weitere“. In der Serviceanleitung wird die Variante (a) verwendet. Abb. 6-1 SET-UP Stufe 1 1.

  • Seite 39: Einstellungen Ändern

    6 • SET-UP Einstellungen ändern 1. Die Einstellung, die geändert werden soll mit der nebenstehen- den Auswahl-Taste (1...8) auswählen. Die Einstellung wird mar- kiert. 2. Mit den Auf-/Ab-Tasten (9 / 10) die Einstellung verändern. 3. Mit der Eingabe-Taste (12) die veränderte Einstellung bestäti- gen.
  • Seite 40 6 • SET-UP / 152...

  • Seite 41: Testprogramme

    7 • Testprogramme KAPITEL 7 Testprogramme Testprogramme aufrufen WICHTIG! Ab Version 1.3.x kann innerhalb eines Menüs auf unterschiedliche Weise vorwärtsgescrollt werden: (a) mit der Ab-Taste oder (b) mit der Auswahl-Taste neben dem Menüpunkt „weitere“. In der Serviceanleitung wird die Variante (a) verwendet. Abb.
  • Seite 42 7 • Testprogramme Abb. 7-2 Bei eingeschaltetem Gerät 1. Fenster „Übersicht“ aufrufen. (ab V 1.3.x) 2. Menüpunkt „weitere Funktionen“ auswählen. 3. Menüpunkt „Setup“ auswählen. 4. Mit der Ab-Taste (10) bis zur Einstellung „Serviceprogramme“ scrollen. 5. Einstellung „Serviceprogramme“ auswählen. 6. Passwort eingeben: VIOD Mit den Auf- / Ab-Tasten (9 / 10) den Buchstaben auswählen,...

  • Seite 43: Testprogramme Verlassen

    7 • Testprogramme Testprogramme verlassen 1. Die Auf-Taste (9) so oft drücken bis im Display „Restart“ erscheint. 2. Die Einstellung mit der Eingabe-Taste (12) bestätigen. Das Gerät verlässt den Testprogramm-Modus. Parametereingaben in den Testprogrammen Bei einigen Testprogrammen können Werte (z.B. für Netzteilspan- nung) eingestellt bzw.

  • Seite 44: Beschreibung Der Testprogramme

    7 • Testprogramme Beschreibung der Testprogramme Displaytest (Display test) In diesem Testprogramm kann die Helligkeit des Displays verändert werden. Die aktuelle Einstellung wird anhand der Farbskala rot, grün, blau und verschiedener Grauabstufungen optisch dargestellt. An den Buchsenabdeckungen werden alle LEDs (Focus-Tasten, Kontroll- Leuchten für Fußschalter bzw.

  • Seite 45: Testprogramm Relais (Tp Relay)

    7 • Testprogramme Testprogramm Relais (TP relay) In diesem Testprogramm können alle Relais im Patientenstromkreis gesteuert werden. Die aktuelle Schaltstellung wird symbolisch dargestellt und kann durch Tastendruck verändert werden. Bei den Relais, die mit Rücklesekontakten ausgestattet sind (alle au- ßer NE) wird der zurückgemeldete Schaltzustand angezeigt. Da die IIF-Module mit unterschiedlicher Relaisbestückung verwendet werden, wird die erkannte Bestückungskonfiguration ebenfalls ange- zeigt.

  • Seite 46: Testprogramm Ventile (Tp Valves (Apc))

    7 • Testprogramme Testprogramm Ventile (TP valves (APC)) In diesem Testprogramm können die Ventile im APC gesteuert wer- den. Die aktuelle Schaltstellung wird symbolisch dargestellt und kann durch Tastendruck verändert werden. Die Ansteuerung für das Proportional-Ventil kann von 0 bis 100% ein- gestellt werden.

  • Seite 47: Testprogramm Aktivierungssignale (Tp Activation Signal)

    7 • Testprogramme Testprogramm Aktivierungssignale (TP activation signal) In diesem Testprogramm wird der Aktivierungszustand der Fuß- und Fingerschalter optisch dargestellt. Taste gelb gedrückt an Buchse 2 Abb. 7-7 / 152...

  • Seite 48: Testprogramm Hochspannungs-Netzteil (Tp Power Supply Unit)

    7 • Testprogramme Testprogramm Hochspannungs-Netzteil (TP power supply unit) In diesemTestprogramm kann das Hochspannungs-Netzteil parame- triert und eingeschaltet werden. Die Messwerte für Spannung und Strom werden angezeigt. Die maximale Ausgangsleistung beträgt im Dauerbetrieb 400 W und im alternierenden Betrieb (10/30 s) 875 W. ACHTUNG! Die Paramenter sind über den gesamten Bereich frei einstellbar –...

  • Seite 49: Testprogramm Generator (Tp Generator)

    7 • Testprogramme Testprogramm Generator (TP generator) ACHTUNG! Niemals hohe Spannungen (FORC. / SPRAY) auf eine bipolare Buchse oder Multifunktions-Buchse schalten. ACHTUNG! Der Generator kann im Leerlauf hohe Spannungen erzeugen, die zur Zerstörung von Bauteilen oder Baugruppen führen können. Die Netzteilspannung darf deshalb nicht zu hoch eingestellt wer- den.
  • Seite 50 Spitzenwert (pos.) der HF-Spannung IpHF: Spitzenwert des HF-Stroms Phase: Phasenlage (0...90°) Spark: gemessener Wert vom Funkensensor (kein Funke = 44 Erbe) UHF red.: gemessener Wert des redundanten Spannungssen- sors Temp.: Geräteinnentemperatur (gemessen auf Leiterplatte „CPU + Sensorik“) Einstellungen Test Modes...

  • Seite 51: Testprogramm Burn-In Test (Nur Für Produktion)

    7 • Testprogramme SOFT AUTO FORC. SPRAY Spannungssen- 1000 V 1000 V 4000 V 4000 V Messbereich Rel 12 Stromsensor 1,0 A Messbereich Rel 14 Testprogramm Burn-In test (nur für Produktion) Testprogramm Watchdog Bei funktionierendem Testprogramm wird nach Drücken der Einga- be-Taste der Bildschirm kurzzeitig dunkel und das Gerät startet er- neut.

  • Seite 52: Testprogramm Messwerte (Measured Values) Ab V 1.3.X

    UpHF: Spitzenwert (pos.) der HF-Spannung IpHF: Spitzenwert des HF-Stroms Phase: Phasenlage (0...90°) Spark: gemessener Wert vom Funkensensor (kein Funke = 44 Erbe) UHF red.: gemessener Wert des redundanten Spannungssen- sors Temp.: Geräteinnentemperatur (gemessen auf Leiterplatte „CPU + Sensorik“) / 152...

  • Seite 53: Messung Und Abgleich

    Stunde erreicht. (Der Wert wird u.a. im Test- programm „TP generator“ angezeigt.) Prüfmittel WICHTIG! Die folgende Liste enthält von ERBE für den Service empfohlene Prüf- und Messmittel. Sofern ERBE Artikel-Nummern angegeben sind, dürfen nur original ERBE Prüf- und Messmittel verwendet werden.

  • Seite 54: Prüfaufbau

    8 • Messung und Abgleich Prüfaufbau WICHTIG! ERBE Elektromedizin empfiehlt die HF-Ausgangsleistung mit einem Metron QA-ES zu messen. Dazu muss das Metron aktuell abgeglichen werden. Wenden Sie sich dafür bitte an eine Metron Servicestelle. Messungen, die mit einem anderen bzw. mit einem...

  • Seite 55: Abgleich

    Anforderungen an das Personal ACHTUNG! Abgleiche, Prüfungen, Änderungen, Wartungs- und Reparaturar- beiten dürfen nur von ERBE selbst oder von durch ERBE geschulte Personen durchgeführt werden. Führen nicht geschulte Personen diese Arbeiten durch, übernimmt ERBE keine Haftung und der Garantieanspruch erlischt.

  • Seite 56: Prüfmittel

    8 • Messung und Abgleich Prüfmittel WICHTIG! Die folgende Liste enthält von ERBE für den Service empfohlene Prüf- und Messmittel. Sofern ERBE Artikel-Nummern angegeben sind, dürfen nur original ERBE Prüf- und Messmittel verwendet werden. ERBE Bezeichnung Art.-Nr. – PC/Laptop WIN 98 oder höher 29140-211 VIO HF Adjustment Tool (Software, nur für ERBE...

  • Seite 57: Spannung

    Tastkopf beschädigt wird. Oszilloskop Desktop-PC High Voltage ECB-Verbindung Differential probe ERBE HF-Leistungsmessgerät Abb. 8-3 • Der Prüfaufbau ist wie in Abbildung oben aufgebaut. • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Der Prüfling ist eingeschaltet.

  • Seite 58: Funke

    Desktop-PC Testbox 20100-019 Power S1 DC 70 V ECB-Verbindung ERBE Abb. 8-4 • Der Prüfaufbau ist wie in Abbildung oben aufgebaut. • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Der Prüfling ist eingeschaltet. • Am PC ist die Software „VIO HF Adjustment Tool“ installiert.

  • Seite 59: Ströme

    ACHTUNG! Für die folgenden Messungen darf kein Tastkopf angeschlossen sein. WICHTIG! Nur relevant bei VIO 300 D ab V 1.3.x Der Mode SWIFT COAG ° darf eingestellt sein. Dazu das nicht SET-UP Stufe 2 aufrufen und ggf. die Einstellung DRY ° / SWIFT °...
  • Seite 60 8 • Messung und Abgleich • Der Prüfaufbau ist wie in Abbildung oben aufgebaut. • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Der Prüfling ist eingeschaltet. • Der Prüfling befindet sich im Normalbetrieb. • Am PC ist die Software „VIO HF Adjustment Tool“ installiert. Prüfablauf 1.

  • Seite 61: Fehlersuche

    9 • Fehlersuche KAPITEL 9 Fehlersuche ERROR-Liste für VIO-System Abkürzungen der erkennenden Module: Bedienfeld CPU + Sensorik Rauchgasabsaugung IES 2 Erweiterungsmodul VEM 2 2,3,5,6: IIF (Instrumenten-Interface) vom entsprechenden Buchsen-Slot 4 (NE): Nessy2 ERBE Spülpumpe EIP 2 / 152...

  • Seite 62: A/E-Fehler

    9 • Fehlersuche Stand der ERROR-Liste: 08.04 A/E-Fehler Erkennendes Modul: A = APC, E = Erweiterungsmodul VEM 2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Timeout des Aktivierungssi- Für ungestörte CAN-Über- gnals. tragung sorgen (z.B. geschirmtes FS-Kabel bzw. Lage von FS-Kabel zu HF- Kabeln).
  • Seite 63 9 • Fehlersuche Erkennendes Modul: A = APC, E = Erweiterungsmodul VEM 2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Fehler im Testmode. Fehler während der Kalib- rierung oder Diagnose, meist durch PC-Programm verursacht. Meist unkri- tisch. IIF reagiert nicht. Keine serielle Kommunika- tion mit IIF möglich, Verbi- nungen prüfen.
  • Seite 64 9 • Fehlersuche Erkennendes Modul: A = APC, E = Erweiterungsmodul VEM 2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Typerkennung von Prüfen, ob die Buchsenbe- Buchse 1 entspricht nicht stückung mit den Angaben dem abgespeicherten in der Versionliste überein- Wert.
  • Seite 65 9 • Fehlersuche Erkennendes Modul: A = APC, E = Erweiterungsmodul VEM 2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Niedriger Druck an Gasflasche 2 wechseln. Gasflasche 2. Kalibration im EEPROM Gerät neu abgleichen. ungültig. / 152...

  • Seite 66: B-Fehler

    Softwarefehlers oder einer Reproduzierbar -> Softwa- Störung (z.B. EMV) refehler => Technischen abstürzt. Service ERBE Tübingen verständigen. Bitkombination beste- Timeout-Überwachung: Überprüfen des in der hend aus den ausblei- Tritt auf, falls ein an der Zusatzinformation angege-...
  • Seite 67 Meldung. bei der Statusmeldung: Softwareversion prüfen. Tritt auf, falls eine fehler- hafte Statusmeldung vom Fehler reproduzierbar => APC-Modul empfangen Technischen Service ERBE wurde. Tübingen verständigen. Checkstop-Interrupt ungül- Einmalig aufgetreten -> tiger Speicherzugriff: EMV-Problem => Umge- Tritt auf, falls das Pro- bung prüfen.
  • Seite 68 EMV-Problem => Umge- 110 ms während einer Akti- bung prüfen. vierung keine Aktivierungs- freigabe mehr erfolgt ist. Reproduzierbar -> Softwa- refehler => Technischen Service ERBE Tübingen verständigen. CAN-ID des Aktivie- Aktivierungssignal wäh- Anwenderfehler oder feh- rungssignals (z.B. rend des Einschaltens:...
  • Seite 69 Ereignis- oder vorliegen 10 => Ereignisdatei 1 Fehlerliste ein Fehler in der => Baugruppe tauschen. 20 => Ereignisdatei 2 entsprechenden Technischen Service ERBE Flashdatei festgestellt wird. Tübingen verständigen. CRC-Fehler: Systemsoftware erneut auf- Tritt auf, wenn die ständig spielen.
  • Seite 70 110 ms nicht auf eine 2000 oder 200 HF- Deaktivierungsanforderung Reproduzierbar -> Softwa- Modul (Cut) reagiert. refehler => Technischen Service ERBE Tübingen 4000 oder 400 APC- verständigen. Modul PowerFail: Hausinstallation prüfen. Tritt auf, falls eine Power- Kleinspannungsnetzteil Fail-Meldung empfangen prüfen.
  • Seite 71 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code CRC-Check wurde noch Abwarten, bis der CRC- nicht abgeschlossen: Check beendet ist. Tritt auf, wenn der Anwen- der nach einem Software- download das Gerät bedienen möchte, bevor der CRC-Check nicht wenigstens einmal erfolg-...
  • Seite 72 Tritt auf, wenn vom IES 2 Softwarestand der System- eine fehlerhafte Statusmel- komponenten prüfen. dung empfangen wird. Wenn reproduzierbar => Technischen Service ERBE Tübingen verständi- gen. Tritt auf, wenn eine geän- V 1.2.x und V 1.3.x: derte Buchsenkonfigura- Buchsentypcodierungen tion festgestellt wurde (z.B.
  • Seite 73 CAN-ID der Message. Hinweis auf fehlerhaftes Softwarestand der System- CAN-Protokoll: komponenten prüfen. Tritt auf, falls eine nicht Wenn reproduzierbar => ECB-spezifizierte CAN- Technischen Service ERBE Message empfangen Tübingen verständigen. wurde. Nummer der geän- Hinweis auf Änderung der Steckverbindungen prüfen. derten Buchse.
  • Seite 74 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code APC-Buchse 2 wurde Information. erkannt: Tritt auf, falls eine APC- Buchse 2 erkannt wird. Keine Statusmeldung von Steckverbindungen prüfen. APC-Buchse 2: IIF prüfen. Tritt auf, falls eine APC- Buchse 2 vom System getrennt wird.
  • Seite 75 Speicherzelle). Die ent- sprechende Einstellung Reproduzierbar -> Softwa- geht dabei verloren und die refehler => Technischen Grundeinstellung für die- Service ERBE Tübingen ses Programm wird wieder verständigen. hergestellt. Fehler in der Programm- Einmaliges Auftreten -> liste: Störung => Umgebungsbe-...
  • Seite 76 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Aktivierungsart: Diese Aktivierungsart ist Anwenderfehler oder Akti- nicht verfügbar: vierungselement (siehe 1 => Doppelpedalfuß- Tritt auf, falls der Anwender Zusatzinformation) defekt schalter beide Pedale ein Aktivierungssignal und deshalb nicht am Sys- zuordnet, das momentan...
  • Seite 77 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Nummer der Aus- Instrument wurde vom Sys- Information. gangsbuchse. tem getrennt: Tritt auf, falls ein Instrument mit Instrumentenkennung vom System getrennt wird. Nummer der Aus- Für dieses Instrument kann Information.
  • Seite 78 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Aktivierung ist erst nach Anwenderfehler. Bestätigung der Einstellun- gen möglich: Tritt auf, falls der Anwender nach dem Einschalten des Gerätes aktivieren möchte, ohne die Einstellungen zuvor zu bestätigen.
  • Seite 79 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Nessy-Symmetrie- NESSY-Symmetriewar- Anwenderfehler. wert in %. nung: Tritt auf, falls die Nessy- Sollte sicher sein, dass der Symmetrieüberwachung gemessene Wert falsch ist einen Wert zwischen 20% =>...
  • Seite 80 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Zulässiger Grenzwert von Information. AUTO START-Aktivierung wurde überschritten: Tritt auf, falls versucht wurde einer AUTO START- Aktivierung eine unzuläs- sige Leistungsbegrenzung zuzuweisen. Neues Schnittstellenmodul Information.
  • Seite 81 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code VEM 2 Modul Buchse 1 Buchse 1 im VEM 2 Modul nicht mehr betriebsbereit: überprüfen. Tritt auf, wenn sich die 1. Buchse des Buchsener- weiterungsmoduls VEM 2 nicht mehr meldet.
  • Seite 82 9 • Fehlersuche Erkennendes Modul: B = Bedienfeld Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code System Reset: Information. Tritt auf, falls ein System- Reset ausgeführt wird (z.B. beim Einschalten des Gerä- tes). PowerFail: Information. Tritt auf, falls ein PowerFail gemeldet wird (z.B.

  • Seite 83: C-Fehler

    CAN-Analyse (z.B. PCAN-Explorer) durchfüh- ren. Systemfehler: einmaliges Auftreten: Gerät Interner Status. aus und wieder ein schal- reproduzierbar: Techni- schen Service ERBE Tübingen verständigen. Systemfehler: einmaliges Auftreten: Gerät CAN-Meldung mit falscher aus und wieder ein schal- Länge. reproduzierbar: Techni- schen Service ERBE Tübingen verständigen.
  • Seite 84 9 • Fehlersuche Erkennendes Modul: C = CPU + Sensorik Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Überdosierung: Hochspannungsnetzteil Leistung 20% zu hoch. prüfen (TP power supply unit). Generator prüfen (TP gene- rator). Messwerte von P_HF und z.B. HF-Ausgangsleistung P_NT korrespondieren >...
  • Seite 85 9 • Fehlersuche Erkennendes Modul: C = CPU + Sensorik Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Messwert für HF-Strom zu Netzteil prüfen (TP power groß bei AUS. supply unit). Generator prüfen (TP gene- rator). Sensorik prüfen. Messwert für HF-Strom zu Netzteil prüfen (TP power klein bei AUS.
  • Seite 86 9 • Fehlersuche Erkennendes Modul: C = CPU + Sensorik Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Messwert für Phase zu Generator prüfen (TP gene- groß bei AUS. rator). Sensorik prüfen. Messwert für Phase zu Generator prüfen (TP gene- klein bei AUS.
  • Seite 87 9 • Fehlersuche Erkennendes Modul: C = CPU + Sensorik Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Betriebsspannung –15 V Betriebsspannungen prü- fehlerhaft. fen. Betriebsspannung + 24 V Betriebsspannungen prü- fehlerhaft. fen. Betriebsspannung –5 V Betriebsspannungen prü- fehlerhaft. fen.
  • Seite 88 9 • Fehlersuche Erkennendes Modul: C = CPU + Sensorik Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Redundanzfehler: Kalibrierung prüfen, Strom auf NESSY ist grö- NESSY tauschen. ßer als bei CPU+Sensorik. Redundanzfehler: Kalibrierung prüfen, Netz- Netzteilstrom vorhanden, teil prüfen (TP power sup- aber kein entsprechender ply unit).

  • Seite 89: D-Fehler

    Geräteinneren sich wie- der normalisiert hat. Softwarefehler Software neu installieren. (Checksumme). Software-Neuin- HINWEIS! stallation und -Updates dürfen für das IES 2 nur von ERBE Elektromedizin Tübingen durchgeführt werden. IES 2 einschicken. Drucksensorfehler. IES 2 neu starten. Steuerplatine austau- schen. / 152...

  • Seite 90: 2,3,5,6-Fehler

    9 • Fehlersuche 2,3,5,6-Fehler Erkennendes Modul: 2,3,5,6 = IIF (Instrumenten-Interface) vom entsprechenden Buchsen-Slot Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code 2,3,5,6 Interrupterror: µC neu programmieren. µC (Buchse) Ein undefinierter IR-Vektor austauschen. wurde angesprungen. 2,3,5,6 CRC-Fehler: µC neu programmieren. µC (Buchse) Fehlerhafter Programm- austauschen.
  • Seite 91 9 • Fehlersuche Erkennendes Modul: 2,3,5,6 = IIF (Instrumenten-Interface) vom entsprechenden Buchsen-Slot Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code 2,3,5,6 Unter-Strom Instrumen- Stromquelle IC17,Span- (Buchse) tenerkennung: nungsteiler R168, R169 Der Messstrom zur Auswer- und Messwiderstand R126 tung der Instrumentener- überprüfen.
  • Seite 92 9 • Fehlersuche Erkennendes Modul: 2,3,5,6 = IIF (Instrumenten-Interface) vom entsprechenden Buchsen-Slot Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code 2,3,5,6 Kurzschluss Aktivierungs- Instrument und Buchsen- (Buchse) erkennung R_NEU: modul prüfen. Der für die Aktivierungser- kennung ermittelte Wider- standswert entspricht Kurzschluss.
  • Seite 93 9 • Fehlersuche Erkennendes Modul: 2,3,5,6 = IIF (Instrumenten-Interface) vom entsprechenden Buchsen-Slot Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code 2,3,5,6 DS2430-CRC-Fehler: Instrument und Buchsen- (Buchse) Aus Instrument empfange- modul prüfen. ner Datensatz als fehlerhaft erkannt. 2,3,5,6 Unzulässige Instrumen- Reset ausführen.

  • Seite 94: Ne)-Fehler

    9 • Fehlersuche 4 (NE)-Fehler Erkennendes Modul: 4 (NE) = Nessy2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code 4 (NE) Interrupterror: µC neu programmieren. Ein undefinierter IR-Vektor µC austauschen. wurde angesprungen. 4 (NE) CRC-Fehler: µC neu programmieren. Fehlerhafter Programm- µC austauschen.
  • Seite 95 9 • Fehlersuche Erkennendes Modul: 4 (NE) = Nessy2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code 4 (NE) Stackerror: µC neu programmieren. µC Der Stackpointer zeigt in austauschen. der Hauptprogramm- schleife (kein UPR-Aufruf, kein IR) nicht auf Top of Stack.

  • Seite 96: 9-Fehler

    9 • Fehlersuche 9-Fehler Erkennendes Modul: 9 = ERBE Spülpumpe EIP 2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code CRC Error. CRC-Fehler: EIP 2-Mainboard erneut Tritt auf, wenn die, beim programmieren bzw. Main- Gerätestart durchgeführte, board ersetzen. CRC-Überwachung der EIP 2 einen Fehler ent- deckt (z.B.
  • Seite 97 9 • Fehlersuche Erkennendes Modul: 9 = ERBE Spülpumpe EIP 2 Erken- Feh- nendes ler- Zusatzinformation Beschreibung Abhilfe Modul code Strom zu hoch bei Der vom Motor aufgenom- Überprüfen des Motors und EIN. mene Strom ist zu groß. des Pumpenkopfs. Ggf.

  • Seite 98: Prüf- Und Messmittel

    9 • Fehlersuche Prüf- und Messmittel WICHTIG! Die folgende Liste enthält von ERBE für den Service empfohlene Prüf- und Messmittel. Sofern ERBE Artikel-Nummern angegeben sind, dürfen nur original ERBE Prüf- und Messmittel verwendet werden. ERBE Bezeichnung Art.-Nr. – PC / Laptop WIN 98 oder höher –...
  • Seite 99 9 • Fehlersuche ERBE Bezeichnung Art.-Nr. 20100-019 Testbox Funkenmonitor, 230 V 83702-016 Steckschlüssel für ECB Buchse 83702-017 Steckschlüssel für Fußschalter Buchse 83702-018 Torx Schraubendreher TX 10 / 152...
  • Seite 100 9 • Fehlersuche / 152...

  • Seite 101: Wartung Und Instandhaltung

    Wer darf Wartungs- und Instandhaltungsarbei- ten durchführen? ACHTUNG! Abgleiche, Prüfungen, Änderungen, Wartungs- und Reparaturar- beiten dürfen nur von ERBE selbst oder von durch ERBE geschulte Personen durchgeführt werden. Führen nicht geschulte Personen diese Arbeiten durch, übernimmt ERBE keine Haftung und der Garantieanspruch erlischt.

  • Seite 102: Sicherheitstechnische Kontrolle - Schritt Für Schritt

    Verbindung mit den jeweiligen Prüf- schritten ein. WICHTIG! Prüf-, Mess- und Prüfhilfsmittel (Kabel, Prüfboxen usw.) sind zu Beginn jeder Prüfeinheit gesondert aufgeführt. Sofern ERBE Arti- kel-Nummern angegeben sind, dürfen nur original ERBE Prüf-, Mess- und Prüfhilfsmittel verwendet werden. WICHTIG! Das Prüfprotokoll für die Sicherheitstechnische Kontrolle kann...

  • Seite 103: Gebrauchsanweisung Und Sichtprüfungen

    Für folgende Prüfungen die Ausgangsrelais des Gerätes WICHTIG! mit dem Testprogramm „TP relay“ schließen. • Patientenableitstrom bei Normalbedingung (N.C.). • Patientenableitstrom 1. Fehlerfall bei offener Erdung (S.F.C.). Gleichstromwiderstand Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20192-127 Patientenkabel AE oder 20192-110 Patientenkabel AE, international...
  • Seite 104 An den Messleitungen liegen 500 V Gleichspannung an! Um Ver- letzungen zu vermeiden, Prüfling und Sicherheitstester erst ein- schalten, wenn alle elektrischen Verbindungen hergestellt sind. ERBE Abb. 10-1 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen.

  • Seite 105: Funktionsprüfungen

    10 • Wartung und Instandhaltung Funktionsprüfungen Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20189-101 Zweipedal-Fußschalter mit ReMode 20194-070 Patientenkabel NE oder 20194-075 Patientenkabel NE, international 20100-033 Adapterkabel NE Prüfaufbau • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen.
  • Seite 106 10 • Wartung und Instandhaltung Display / LEDs Display: 1. Die Hintergrundbeleuchtung des Displays auf Funktionstüchtig- keit überprüfen. Wenn die Hintergrundbeleuchtung defekt ist, ist kein Bild zu erkennen. LEDs: 1. Beim Systemstart müssen alle LEDs kurz grün und gleich hell aufleuchten.

  • Seite 107: Fußschalteraktivierung

    10 • Wartung und Instandhaltung Fußschalteraktivierung Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20188-100 Einpedal-Fußschalter 20189-101 Zweipedal-Fußschalter mit ReMode Prüfaufbau Abb. 10-2 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Das Testprogramm „TP activation signal" ist ausgewählt.

  • Seite 108: Fingerschalteraktivierung

    10 • Wartung und Instandhaltung Zweipedal-Fußschalter 1. ReMode-Taste am Zweipedal-Fußschalter betätigen. Das Test- programm muss die Umschaltung durch farbiges Aufleuchten ReMode des entsprechenden Feldes im Symbol „MF“ bestätigen. Fingerschalteraktivierung Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20192-127 Patientenkabel AE oder 20192-110 Patientenkabel AE, international...

  • Seite 109: Instrumenten-Erkennung Mf-Buchse

    Testprogramm muss die Umschaltung durch farbiges Aufleuch- ReMode ten des entsprechenden Feldes im Symbol „Handpiece“ bestäti- (nur wenn MF-Buchse vor- gen. handen) 2. Den VIO ReMode Elektrodengriff entfernen. Instrumenten-Erkennung MF-Buchse Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20100-152 BiClamp Messkabel Instrumenten-Erkennung Momentan nicht verfügbar. über Widerstand Instrumenten-Erkennung Prüfaufbau...

  • Seite 110: Automatischer Start-Modus

    10 • Wartung und Instandhaltung Automatischer Start-Modus Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20196-045 Bipolarkabel oder 20196-053 Bipolarkabel, international 20100-034 Adapterkabel bipolar 20100-102 VIO Testbox Auto Start/Auto Stop (Bipolar Start/Stop) Prüfaufbau ERBE Testbox 20100-102 Abb. 10-4 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen.
  • Seite 111 10 • Wartung und Instandhaltung 2. Prüfschritt 1. Prüfling einstellen auf: BIPOLAR SOFT, Effekt 8, 50 Watt AUTO START 1 2. An der VIO Testbox den Taster T1 drücken. Der Prüfling muss die Aktivierung nach der eingestellten Startverzögerung starten. 3. Taster T2 drücken. Der Prüfling muss die Aktivierung beenden. Ab V 1.3.x 1.

  • Seite 112: Automatischer Stop-Modus

    10 • Wartung und Instandhaltung Automatischer Stop-Modus Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20196-045 Bipolarkabel oder 20196-053 Bipolarkabel, international 20100-034 Adapterkabel bipolar 20100-102 VIO Testbox Auto Start/Auto Stop (Bipolar Start/Stop) 20188-100 Einpedal-Fußschalter Prüfaufbau ERBE Testbox 20100-102 Abb. 10-5 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen.

  • Seite 113: Funkenmonitor

    10 • Wartung und Instandhaltung Funkenmonitor Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20192-127 Patientenkabel AE oder 20192-110 Patientenkabel AE, international 20190-045 Elektrodengriff ICC/ACC 20194-070 Patientenkabel NE oder 20194-075 Patientenkabel NE, international 20100-033 Adapterkabel NE 20100-019 Testbox Funkenmonitor, 230 V Prüfaufbau Der Prüfaufbau hängt von der jeweiligen Buchsenbestückung des...
  • Seite 114 Testprogramm ist die Ausgangsbuchse, an der gemessen wird ausgewählt (hier „Output receptacle: 2 MONOPOLAR“). Prüfablauf 1. An der Testbox Taster S1 drücken. 2. Im Testprogramm den Messwert für „Spark“ ablesen. Der Tole- ranzbereich beträgt 245 bis 285 ERBE. / 152...

  • Seite 115: Hf-Ausgangsleistung Schneiden

    10 • Wartung und Instandhaltung HF-Ausgangsleistung SCHNEIDEN Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20192-127 Patientenkabel AE oder 20192-110 Patientenkabel AE, international 20190-045 Elektrodengriff ICC/ACC 20194-070 Patientenkabel NE oder 20194-075 Patientenkabel NE, international 20100-033 Adapterkabel NE 20196-045 Bipolarkabel oder 20196-053 Bipolarkabel, international...
  • Seite 116 • Der Zweipedal-Fußschalter mit ReMode ist angeschlossen. 1. Der Mode DRY CUT gehört lediglich bei VIO 300 D HF-Chirurgiegeräten zum Standard-Lie- ferumfang. Bei VIO 200 D HF-Chirurgiegeräten kann er als upgrade hinzugekauft und instal- liert werden. Zur Prüfung des DRY CUT bei VIO 200 D HF-Chirurgiegeräten siehe Kapitel "Funktionsprüfungen upgrades".
  • Seite 117 4. Messwert ermitteln und dokumentieren. Der Toleranzbereich beträgt 80 bis 120 W. BIPOLAR CUT+ Prüfaufbau an Multifunktionsbuchse (nur wenn MF-Buchse vor- handen) ERBE Bipolar HF-Leistungsmessgerät Abb. 10-10 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die Leistungen werden mit dem HF-Leistungsmessgerät ermit- telt.

  • Seite 118: Hf-Ausgangsleistung Koagulieren

    10 • Wartung und Instandhaltung HF-Ausgangsleistung KOAGULIEREN Prüf- und Messmittel ERBE Bezeichnung Art.-Nr. 20192-127 Patientenkabel AE oder 20192-110 Patientenkabel AE, international 20190-045 Elektrodengriff ICC/ACC 20194-070 Patientenkabel NE oder 20194-075 Patientenkabel NE, international 20100-033 Adapterkabel NE 20196-045 Bipolarkabel oder 20196-053 Bipolarkabel, international...
  • Seite 119 4. Messwert ermitteln und dokumentieren. Der Toleranzbereich beträgt 72 bis 108 W. SOFT COAG Prüfaufbau FORCED COAG SPRAY COAG ERBE HF-Leistungsmessgerät Abb. 10-12 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die Leistungen werden mit dem HF-Leistungsmessgerät ermit- telt.

  • Seite 120: Funktionsprüfung Upgrades

    10 • Wartung und Instandhaltung Nur relevant bei VIO 300 D 1. Prüfling einstellen auf: SPRAY COAG, Effekt 2, 120 W 2. HF-Leistungsmessgerät einstellen auf: RL = 500 Ohm 3. Prüfling über COAG-Taste des Elektrodengriffes aktivieren. 4. Messwert ermitteln und dokumentieren. Der Toleranzbereich beträgt 96 bis 144 W.
  • Seite 121 10 • Wartung und Instandhaltung DRY CUT Prüfaufbau (nur bei VIO 200 D als Upgrade zu prüfen) ERBE HF-Leistungsmessgerät Abb. 10-13 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die Leistungen werden mit dem HF-Leistungsmessgerät ermit- telt.
  • Seite 122 Für diese Prüfungen im SET-UP Stufe 2 die Einstellung Expert- Modus auf „EIN“ setzen. Oszilloskop High Voltage Differential probe ERBE HF-Leistungsmessgerät Abb. 10-14 • Der Prüfaufbau ist wie in Abbildung oben aufgebaut. • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen.
  • Seite 123 10 • Wartung und Instandhaltung Prüfablauf 1. Prüfling einstellen auf: EndoCut I, Effekt 1, Schnittdauer 1, Schnittintervall 1 2. HF-Leistungsmessgerät einstellen auf: RL = 1000 Ohm 3. Den Tastkopf eines Oszilloskops an die AE und NE anschließen. 4. Oszilloskop einstellen auf: 200 V / Div, 20 ms 5.
  • Seite 124 10 • Wartung und Instandhaltung BI PRECISE COAG Prüfaufbau ERBE Bipolar HF-Leistungsmessgerät Abb. 10-15 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die Leistungen werden mit dem HF-Leistungsmessgerät ermit- telt. Dabei sind die Messkabel direkt am HF-Leistungsmessgerät eingesteckt.

  • Seite 125: Monitorschaltungen

    10 • Wartung und Instandhaltung Monitorschaltungen NE-Überwachung Prüf- und Messmittel Grenzwiderstand ERBE einflächigen Bezeichnung Art.-Nr. Neutralelektroden 20194-070 Patientenkabel NE oder 20194-075 Patientenkabel NE, international 20100-033 Adapterkabel NE 20100-101 VIO Testbox Symmetry/Resistance (NE Unsymmetrie/Grenzwiderstand) 20189-101 Zweipedal-Fußschalter mit ReMode Voreinstellungen am Prüfling •...
  • Seite 126 10 • Wartung und Instandhaltung 2. Prüfschritt ERBE Testbox 20100-101 Abb. 10-17 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die Prüfung erfolgt ohne Last. • Die NE-Buchse des Prüflings ist über das Patientenkabel NE mit dem Adapterkabel an die VIO Testbox angeschlossen.
  • Seite 127 10 • Wartung und Instandhaltung Prüfaufbau und Prüfablauf 1. Prüfschritt Testbox 20100-101 ERBE Abb. 10-18 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die Prüfung erfolgt ohne Last. • Die NE-Buchse des Prüflings ist über das Patientenkabel NE mit dem Adapterkabel an die VIO Testbox angeschlossen.
  • Seite 128 2. AUTO CUT über den Fußschalter aktivieren. Der Prüfling muss sich ohne Fehler- oder Warnmeldungen aktivieren lassen. 3. Prüfschritt Testbox 20100-101 ERBE Abb. 10-20 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die Prüfung erfolgt ohne Last.
  • Seite 129 10 • Wartung und Instandhaltung NE-Überwachung Prüf- und Messmittel Unsymmetrie ERBE Description Art. No. 20192-127 Patient cable AE 20192-110 Patient cable AE, international 20190-045 Electrode handle ICC/ACC 20194-070 Patient cable NE 20194-075 Patient cable NE, international 20100-033 Adapter cable NE...
  • Seite 130 10 • Wartung und Instandhaltung 2. Prüfschritt ERBE Testbox 20100-101 Abb. 10-22 • Der Prüfling ist über das Netzkabel an das Stromnetz ange- schlossen. • Die NE-Buchse des Prüflings ist über das Patientenkabel NE mit dem Adapterkabel an die VIO Testbox angeschlossen.
  • Seite 131 10 • Wartung und Instandhaltung 1. Prüfling über COAG-Taste Elektrodengriffes 10 Sekunden aktivieren. Spätestens 2 Sekunden nach der Akti- vierung muss eine optische und nach weiteren 2 Sekunden eine akustische Warnmeldung erfolgen. Dabei muss der Prüfling die Aktivierung unterbrechen. / 152...
  • Seite 132 10 • Wartung und Instandhaltung / 152...

  • Seite 133: Ersatzteile

    11 • Ersatzteile KAPITEL 11 Ersatzteile VIO D mit gestecktem Netzanschlussmodul WICHTIG! Diese Geräte werden mit unterschiedlichen Netzanschlussmodu- len – gesteckt oder geschraubt – geliefert (siehe Kapitel "Bedien- elemente"). Abhängig von der Art des Netzanschlussmodules vari- ieren einige Bauteile der Geräte. 55100-003 (1) 55207-003 (1) 40140-011 (1)
  • Seite 134 11 • Ersatzteile 40140-018 (1) 30140-808 (1) 55000-122 (3) Abb. 11-2 / 152...
  • Seite 135 11 • Ersatzteile 30140-811 (1) 50610-011 (1) 30140-712 (1) 40140-126 (1) 40140-076 (8) 55000-116 (4) 40140-070 (1) 55105-004 (3) 40140-061 (1) 40140-099 (2) Abb. 11-3 / 152...
  • Seite 136 11 • Ersatzteile Abb. 11-4 / 152...
  • Seite 137 11 • Ersatzteile Abb. 11-5 / 152...
  • Seite 138 11 • Ersatzteile Abb. 11-6 / 152...

  • Seite 139: Vio D Mit Geschraubtem Netzanschlussmodul

    11 • Ersatzteile VIO D mit geschraubtem Netzanschlussmodul WICHTIG! Diese Geräte werden mit unterschiedlichen Netzanschlussmodu- len – gesteckt oder geschraubt – geliefert (siehe Kapitel "Bedien- elemente"). Abhängig von der Art des Netzanschlussmodules vari- ieren einige Bauteile der Geräte. 55100-003 (1) 55207-003 (1) 30140-117 (1) 30140-812 (1)
  • Seite 140 11 • Ersatzteile 40140-018 (1) 30140-808 (1) 55000-122 (3) Abb. 11-8 / 152...
  • Seite 141 11 • Ersatzteile 30140-811 (1) 50610-011 (1) 30140-712 (1) 40140-126 (1) 40140-076 (8) 55000-116 (4) 40140-070 (1) 55105-004 (3) 40140-061 (1) 40140-099 (2) Abb. 11-9 / 152...
  • Seite 142 11 • Ersatzteile Abb. 11-10 / 152...
  • Seite 143 11 • Ersatzteile Abb. 11-11 / 152...
  • Seite 144 11 • Ersatzteile Abb. 11-12 / 152...

  • Seite 145: Verkabelung

    11 • Ersatzteile Verkabelung Verkabelung bei HF-Generator-Modul 30140-804 Abb. 11-13 / 152...
  • Seite 146 11 • Ersatzteile Abb. 11-14 / 152...

  • Seite 147: Verkabelung Bei Hf-Generator-Modul 30140-828

    11 • Ersatzteile Verkabelung bei HF-Generator-Modul 30140-828 Abb. 11-15 / 152...
  • Seite 148 11 • Ersatzteile Abb. 11-16 / 152...

  • Seite 149: Leiterplatten

    11 • Ersatzteile Leiterplatten Abb. 11-17 / 152...

  • Seite 150: Buchsenmodule

    11 • Ersatzteile Buchsenmodule Bipolare Buchsen ERBE Art.-Nr. 20140-610 Buchsenmodul BI 8/4 Abb. 11-18 ERBE Art.-Nr. 20140-611 Buchsenmodul BI 2PIN 28 Abb. 11-19 ERBE Art.-Nr. 20140-612 Buchsenmodul BI 2PIN 22 Abb. 11-20 ERBE Art.-Nr. 20140-613 Buchsenmodul BI 2PIN22–28–8/4 Abb. 11-21...

  • Seite 151: Monopolare Buchsen

    11 • Ersatzteile Monopolare Buchsen ERBE Art.-Nr. 20140-620 Buchsenmodul MO 9/5 Abb. 11-22 ERBE Art.-Nr. 20140-621 Buchsenmodul MO 4 Abb. 11-23 ERBE Art.-Nr. 20140-622 Buchsenmodul MO 3PIN-Bovie Abb. 11-24 ERBE Art.-Nr. 20140-623 Buchsenmodul MO 3PIN-9/5 Abb. 11-25 MF-Buchse ERBE Art.-Nr. 20140-630 Buchsenmodul MF 0 Abb.

  • Seite 152: Buchsen Für Neutralelektrode

    11 • Ersatzteile Buchsen für Neutralelektrode ERBE Art.-Nr. 20140-640 Buchsenmodul NE 6 Abb. 11-27 ERBE Art.-Nr. 20140-641 Buchsenmodul NE 2PIN Abb. 11-28 / 152...
