Justage 1
Netzteil Phasenbeziehung
Vorgehen
•
Netzkabel des ERBOTOM ICC ausstecken.
•
Schwarze Leitungen am Brückengleichrichter BR 1 auf dem Motherboard abziehen und dafür an BR
1 einen einstellbaren Trenntransformator anschließen, dessen Ausgangsspannung auf 0 V eingestellt
ist. Bei gut vorabgeglichenen Platinen kann auch ein Transformator mit einer Festspannung von ca.
155 V AC benutzt werden.
Bei Geräten, die auf 120 V eingestellt sind, muß unbedingt darauf geachtet werden, daß das Erbotom ICC
über einen Trenntransformator betrieben wird. Zusätzlich muß die Verbindung zwischen J15 und J20 auf
dem Motherboard von J15 abgezogen werden.
•
200 Ohm Lastwiderstand (z.B. APM 600) an MP1 = GND und MP2 auf Power-Module (Steckplatz
J5) anschließen.
•
Oszilloskop an MP1 = GND und MP2 = Tastkopf auf QC-Power-Stage-Endstufe (Steckplatz
J4)anschließen.
•
Netzkabel des Erbotom ICC wieder einstecken und Testprogramm 16, Justage 1 aktivieren.
•
Aktivierung mit gelbem Pedal des Fußschalters (AUTO CUT).
•
Ausgangsspannung am Trenntransformator langsam erhöhen. Bei korrekter Einstellung entspricht
der Spannungsverlauf dem unten abgebildeten Graphen, wobei der kleine Einbruch (ca. 20 V) neben
den Rechteckflanken ein gutes Beurteilungskriterium dazu darstellt.
•
Phasenlage mit TP13 (Controlboard, Steckplatz J3) einstellen. Für die endgültige Einstellung ist die
Rechteckspannung auf ca. ±100 V zu erhöhen. (Anzeige im Feld AUTO CUT ca. 205).
•
Nach erfolgter Einstellung ERBOTOM ICC vom Netz trennen, Kabel vom Trenntransformator zum
BR1 abziehen und die zwei schwarzen Leitungen wieder am Brückengleichrichter anschließen.
1 >
1) Ch 1:
50 Volt 500 ns
52
/ 264
ACHTUNG!
T

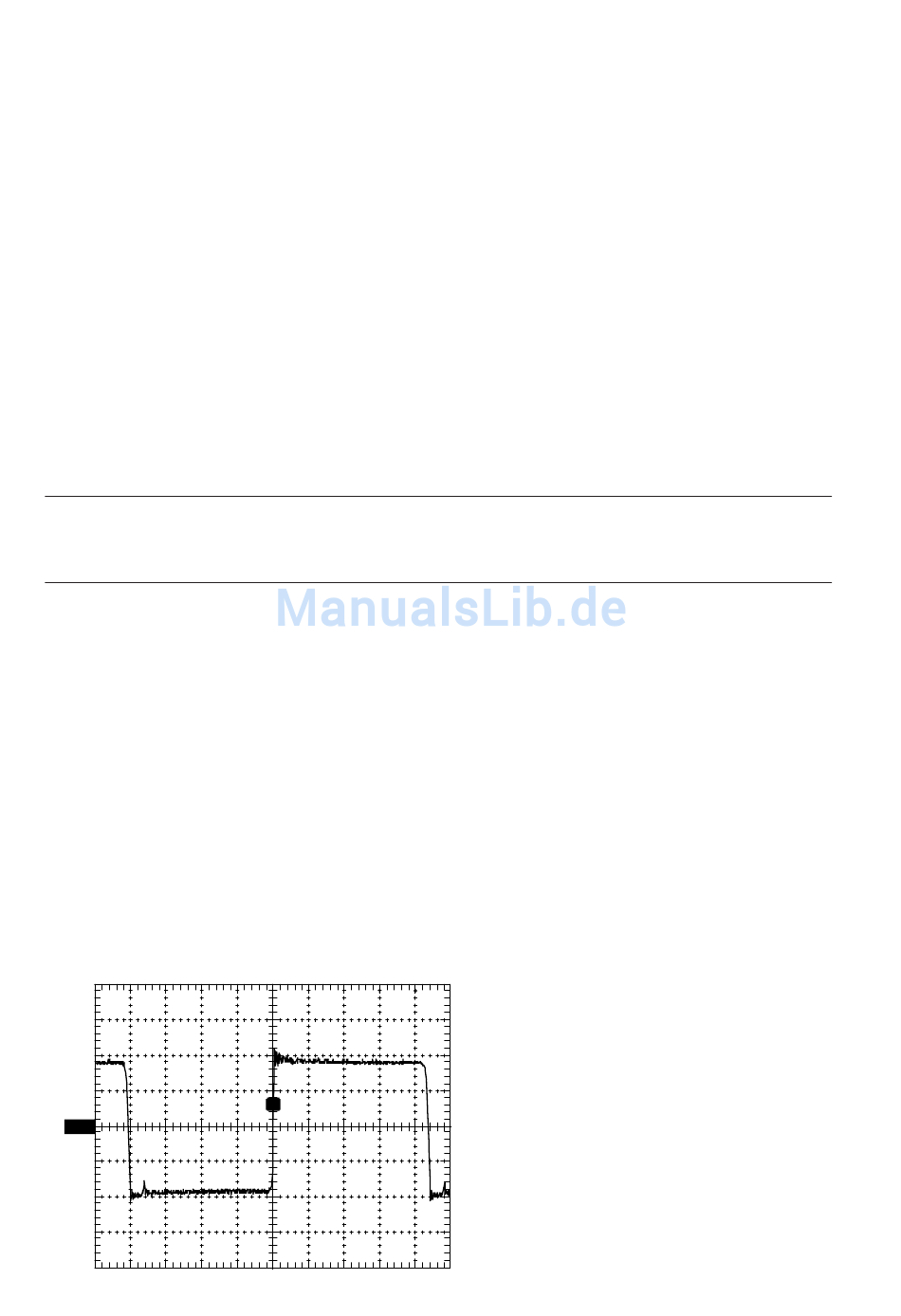

Abb.: Spannungsverlauf Netzteilleistung
1 TESTPROGRAMME UND JUSTAGEN
