Justage 13
NF-Leckstrommonitor (nur ICC 350)
Vorgehen
Testprogramm 16, Justage 13 aufrufen.
Jumper auf Betriebsart »kapazitiv geerdet« setzen (Jumper J3 auf Anzeigeplatine setzen).
Abgleich durchführen mit ERBE-TESTBOX 2 oder anderer 50-Hz-Sinus-Stromquelle.
Zwischen Neutralelektrodenausgang und Potentialausgleich einen 50-Hz-Sinusstrom von 45 µA ein-
speisen (siehe Abbildung).
Mit TP1 auf dem Motherboard den Leckstrommonitor so einstellen, daß bei 45 µA
Feld AUTO CUT gerade von 0 auf 1 wechselt.
Jumper wieder auf vorherigen Zustand setzen.
ICC 350
AUTO CUT
AUTO COAG 1
x
• x
x = 0 für NF-Leckstrom < 50 µA
x = 1 für NF-Leckstrom > 50 µA.
Zur Justage muß der Teststrom laut Anweisung zugeführt werden.
Justage 13 ist beim ICC 300 und ICC 200 nicht belegt.

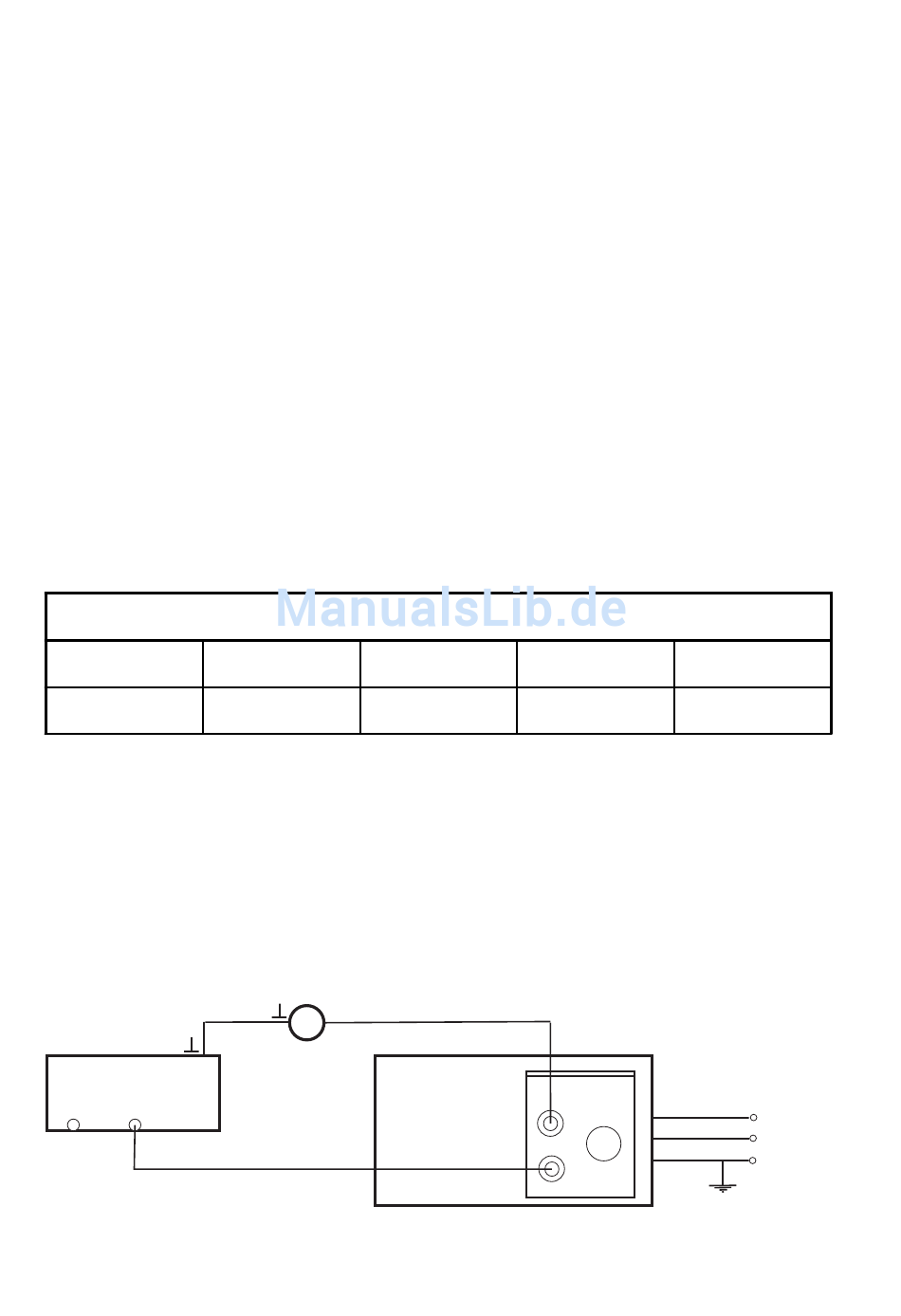

Meßaufbau
Batteriebetriebenes Meßgerät
verwenden!
ICC
AE
NE
100
/ 264
AUTO COAG 2
+
I
NF
ERBE
Testbox 2
AUTO BIPOLAR
I nF
Stand-by
18
19
1 TESTPROGRAMME UND JUSTAGEN
die Anzeige im
eff
N
Netz
LI
220 V
PE
