Installieren des Geräts
Maximale Eingangsspannung, Modelle mit
≥4 GHz:
50 Ω
Maximale zerstörungsfreie
Eingangsspannung an Logiktastköpfen,
Serie MSO70000:
VORSICHT.
Halten Sie beide Seiten des Geräts und den Boden frei, um die erforderliche Kühlung zu gewährleisten.
Vermeidung elektrostatischer Entladung
VORSICHT.
Direkte elektrostatische Entladung kann zur Beschädigung des Geräteeingangs führen. Lesen Sie nachfolgend,
wie Sie dies vermeiden können.
Bei der Handhabung elektronischer Geräte besteht die Gefahr einer elektrostatischen Entladung. Das Gerät ist mit einem
robusten Schutz vor elektrostatischer Entladung ausgestattet. Dennoch kann eine hohe elektrostatische Entladung direkt in
den Signaleingang des Instruments zu Schäden am Gerät führen. Gehen Sie wie folgt vor, um dies zu vermeiden.

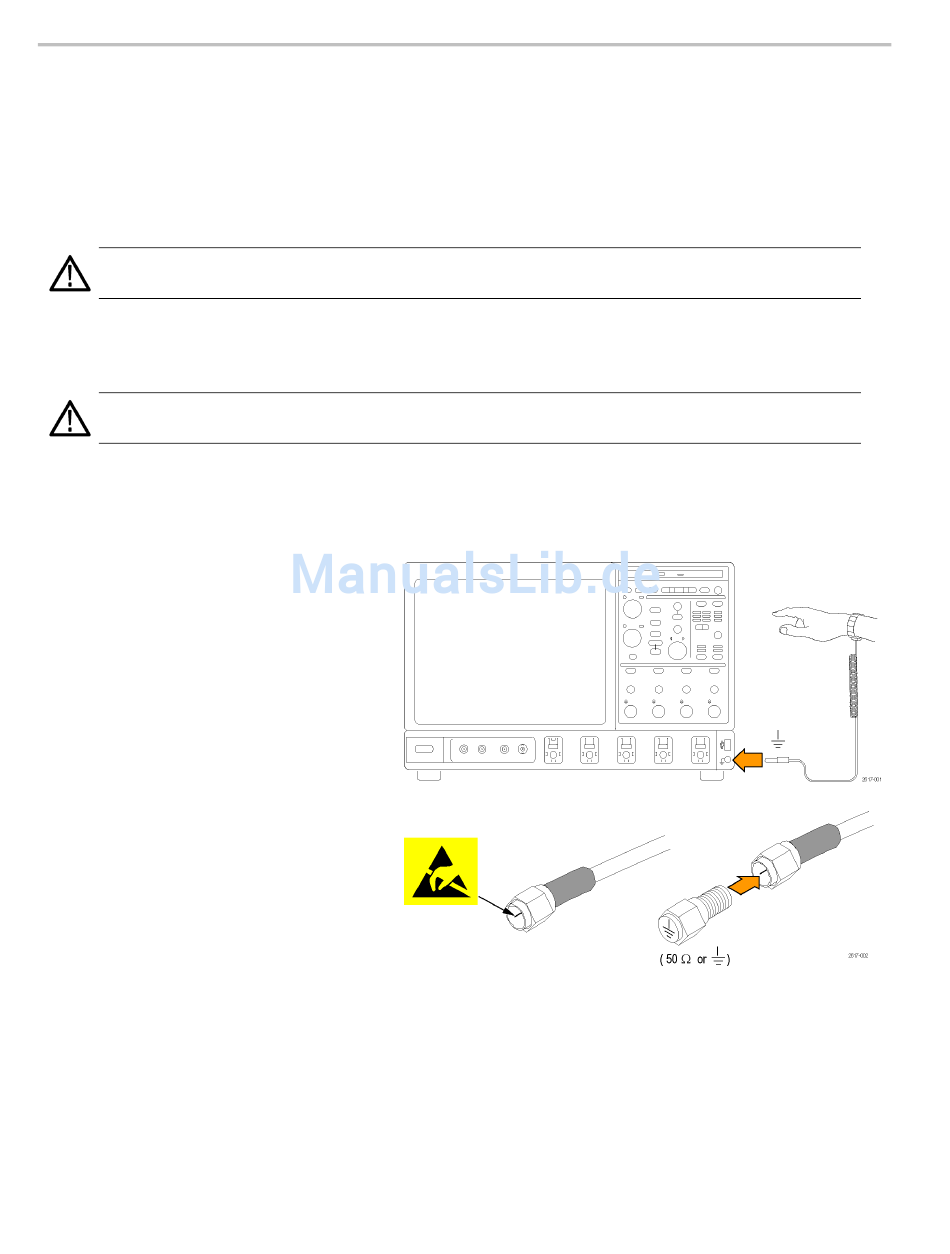

1. Tragen Sie beim Anschließen
und Trennen von Kabeln und
TecConnect-Adaptern ein geerdetes
Antistatik-Armband, um die statische
Aufladung des Körpers abzuleiten. Auf
der Vorderseite des Geräts ist zu diesem
Zweck ein entsprechender Anschluss
angebracht.
2. Ein lose auf einer Arbeitsplatte liegendes
Kabel kann eine hohe statische Ladung
aufbauen. Leiten Sie die statische
Ladung aller Kabel vor dem Anschluss
an das zu testende Instrument oder
Gerät ab, indem Sie den Innenleiter des
Kabels kurz erden. Sie können auch
vor Anschluss am Instrument an einem
Ende des Kabels einen 50 Ω-Abschluss
anklemmen.
4
<1 V
für <1V/FS-Einstellungen und < 5,5 V
eff
±15 V
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
für ≥1 V/FS-Einstellungen.
eff
