Analyse von Signalen

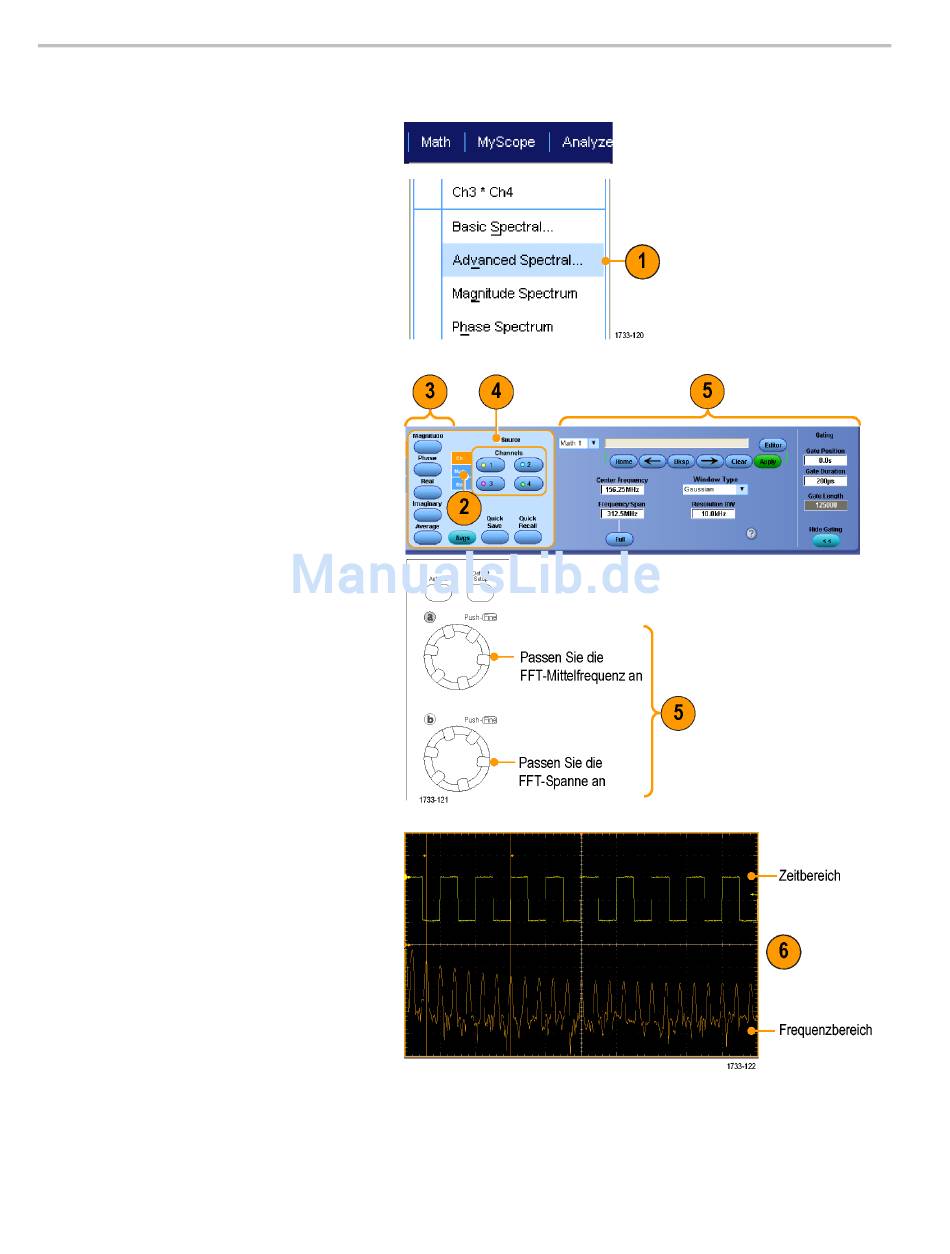

Gehen Sie folgendermaßen vor, um einen fortgeschrittenen spektralen Math-Ausdruck zu erstellen.
1. Wählen Sie Math > Advanced
Spectral... (Mathematik >
Fortgeschritten spektral) aus.
2. Wählen Sie das Math-Signal, das Sie
definieren möchten.
3. Klicken Sie auf den Typ des spektralen
Signals, das Sie erstellen möchten.
Wenn Sie ein Signal neu definieren
möchten, klicken Sie auf Clear
(Löschen).
4. Wählen Sie das Quellsignal aus.
5. Stellen Sie das spektrale Signal mit den
Steuerelementen im Steuerungsfenster
Spectral Setup (Spektral einrichten) und
den Mehrfunktions-Drehknöpfen ein.
6. Sie können gleichzeitig
Zeitbereichssignale und
Frequenzbereichsignale anzeigen.
Sie können auch Gating einsetzen, um
nur einen Teil des Zeitbereichssignals
für die Spektralanalyse auszuwählen.
(Siehe Seite 110, Gating.)
122
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
