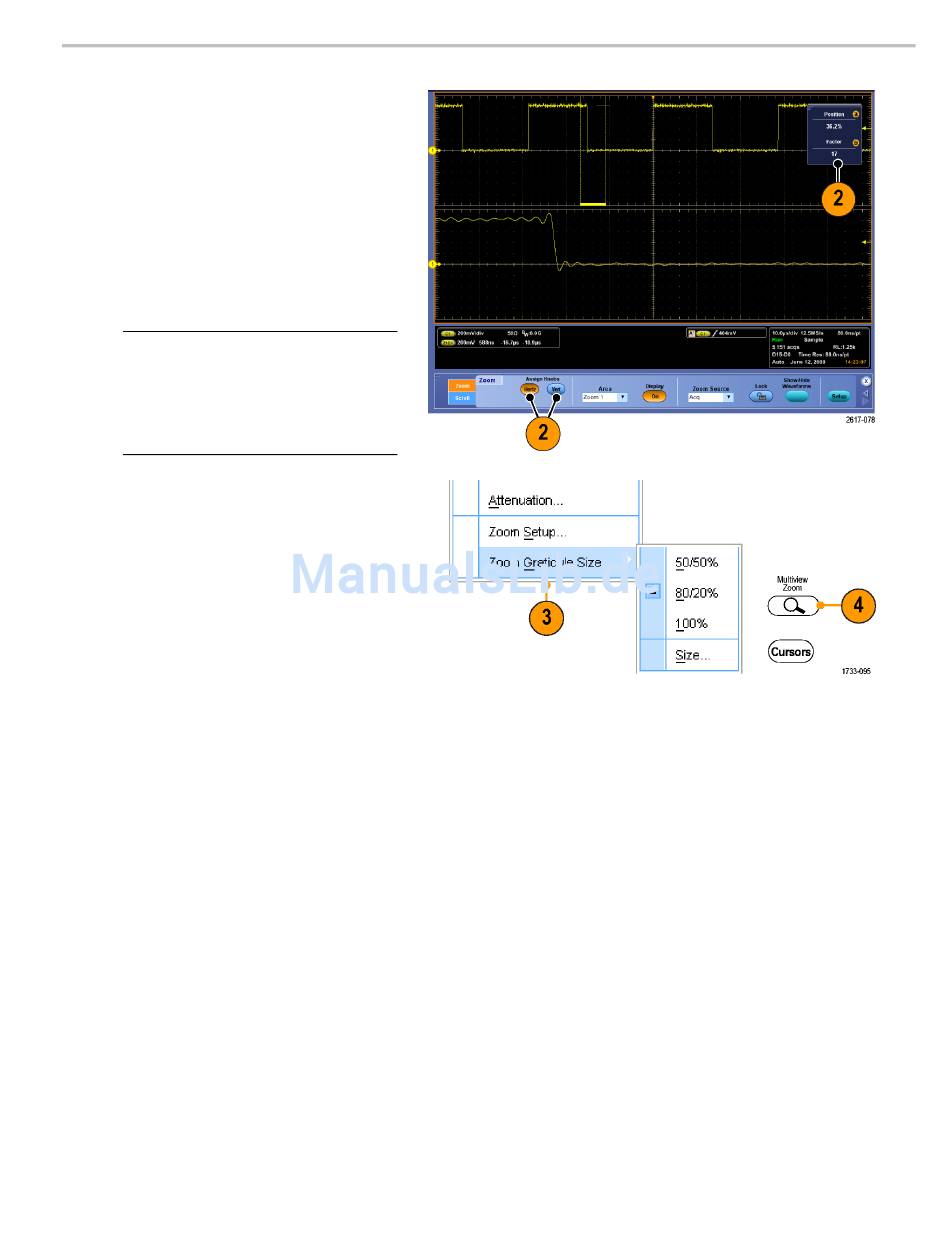

2. Drücken Sie die Taste HORIZ
(HORIZONTAL) bzw. VERT
(VERTIKAL), um die Achse
auszuwählen, die im Zoomraster
vergrößert werden soll. Mit den
Mehrfunktions-Drehknöpfen können
Sie Skalierung und Position des
vergrößerten Signals anpassen.
In diesem Beispiel befindet sich das
Hauptraster in der oberen Hälfte des
Rasters und das Zoomraster in der
unteren Hälfte des Rasters.
HINWEIS.
Sie können gezoomte Signale
ausblenden oder anzeigen. Hierfür drücken
Sie Show/Hide Waveforms (Signale
anzeigen/ausblenden) und aktivieren dann
die gezoomten Signale, die angezeigt
werden sollen.
3. Um die Zoomrastergröße anzupassen,
wählen Sie entweder über das Menü
„Vertical" (Vertikal) oder „Horiz/Acq"
(Horiz/Erfass.) „Zoom Graticule Size"
(Zoomrastergröße) aus.
4. Zum Abschalten des Zooms drücken Sie
die Taste auf der Vorderplatte.
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
Anzeigen eines Signals
91
