Pinpoint-Trigger
Überprüfen des Trigger-Status

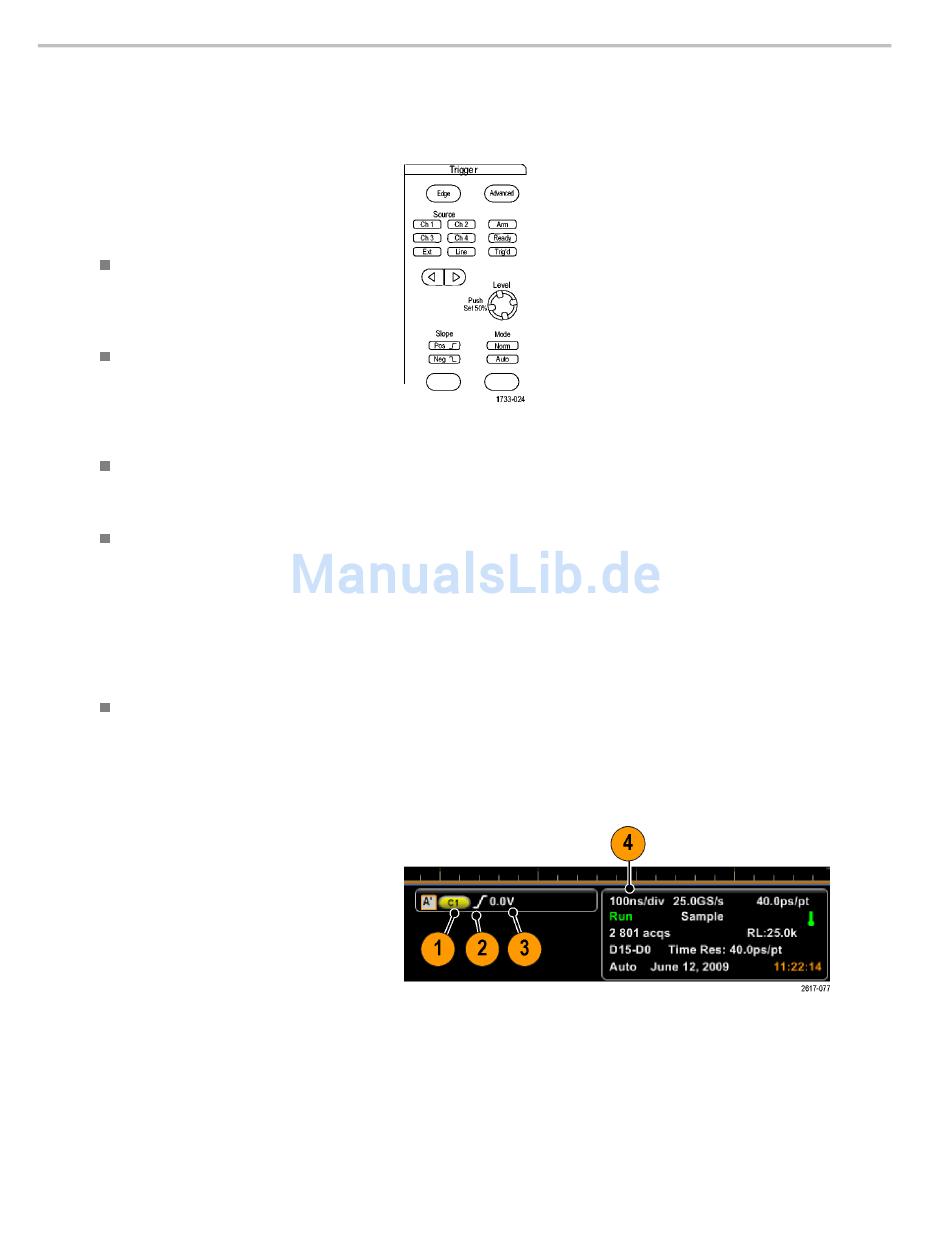

Sie können den Triggerstatus anhand der Statusleuchten an der Frontplatte oder anhand der Anzeige überprüfen.
Überprüfen Sie Steuerelemente ARM
(ARMIERT), READY (BEREIT) und TRIG'D
(GETRIGGERT), um den Triggerstatus zu
ermitteln.
Wenn TRIG'D (GETRIGGERT) leuchtet,
hat das Gerät einen gültigen Trigger
erkannt und füllt den Nachtriggeranteil
des Signals.
Wenn READY (BEREIT) leuchtet,
kann das Gerät einen gültigen
Trigger entgegennehmen und wartet
darauf, dass er eintritt. Es wurden
Vortriggerdaten erfasst.
Wenn ARM (ARMIERT) leuchtet, füllt der
Triggerschaltkreis den Vortriggeranteil
der Signalaufzeichnung.
Wenn TRIG'D (GETRIGGERT) und
READY (BEREIT) leuchten, wurde
ein gültiger Ereignistrigger A erkannt,
und das Gerät wartet auf einen
verzögerten Trigger. Bei Erkennung
eines verzögerten Triggers wird der
Nachtriggeranteil des verzögerten
Signals gefüllt.
Wenn ARM (ARMIERT), READY
(BEREIT) und TRIG'D (GETRIGGERT)
nicht leuchten, wurde die Erfassung
beendet.
Um die Einstellungen einiger
Schlüssel-Triggerparameter schnell
zu bestimmen, überprüfen Sie die
Triggeranzeige unten in der Anzeige.
Die Anzeigen sind für Flanken- und
Komfort-Trigger unterschiedlich:
1. Triggerquelle A = Ch1
2. Triggerflanke = ansteigende Flanke
3. Triggerpegel
4. Zeitbasis
