Anzeigen eines Signals

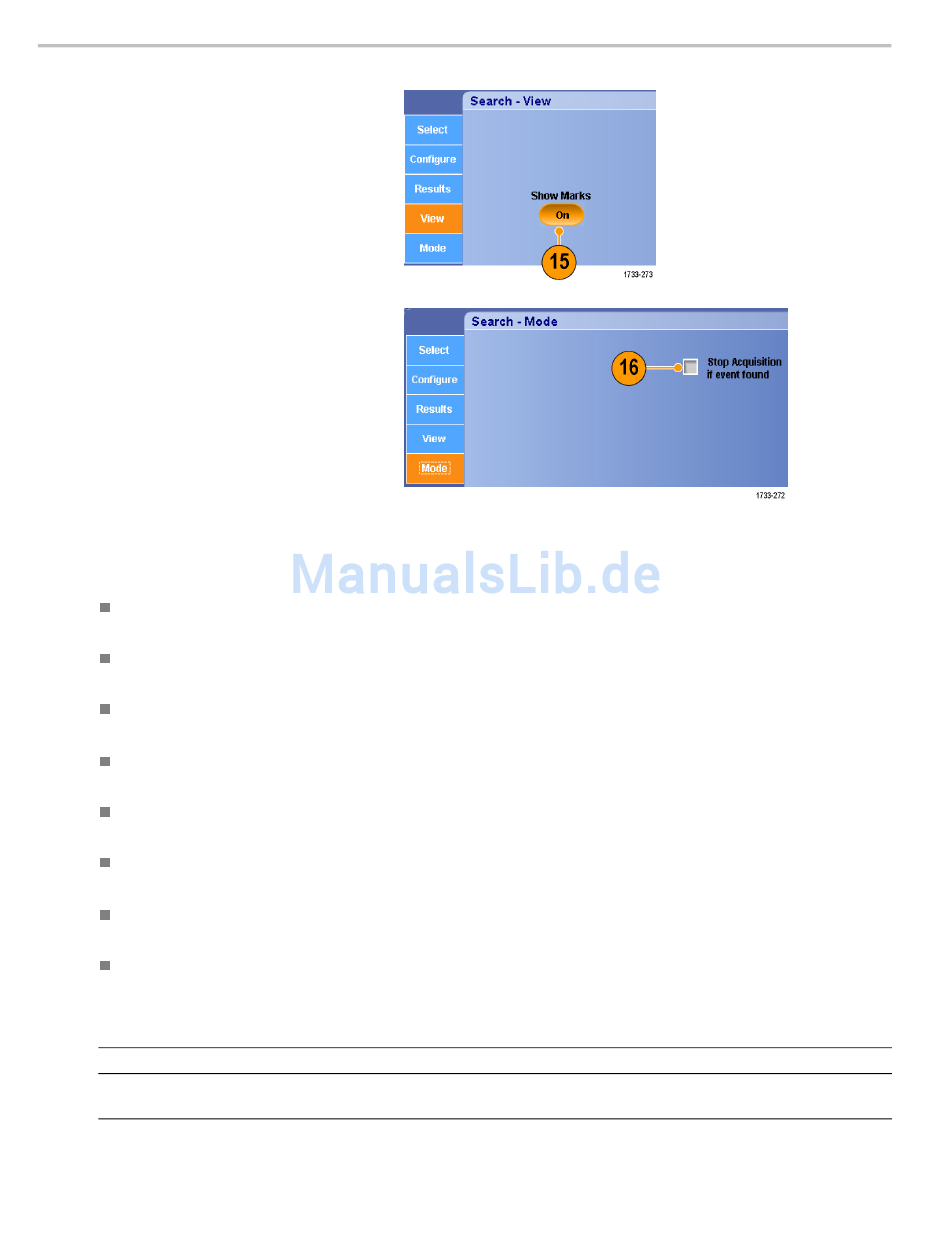

15. Um die Anzeige von
Markierungsdreiecken ein- und
auszuschalten, wählen Sie die
Registerkarte View (Ansicht) aus und
drücken Show Marks (Markierungen
anzeigen).
16. Wenn die Erfassung nach Auffinden
einer Übereinstimmung beendet werden
soll, wählen Sie die Registerkarte
Mode (Modus) aus und aktivieren Stop
Acquisition if event found (Erfassung
anhalten, wenn Ereignis gefunden
wurde).
Schnelltipps
Die Suche wird nur über erfassten Daten ausgeführt. Richten Sie das Gerät ein, um die Daten zu erfassen, nach
denen Sie suchen.
Legen Sie die Abtastrate so fest, dass das Suchereignis wahrnehmbar ist. Sie können nach Glitches suchen, die breiter
als einige Abtastintervalle sind.
Sie können Triggereinstellungen kopieren, um nach anderen Positionen im erfassten Signal zu suchen, die die
Triggerbedingungen erfüllen. Sie können die Sucheinstellungen in den Trigger kopieren.
Flankensuchmarkierungen werden ohne Zoomfaktoren erstellt. Bei anderen Suchtypen werden Markierungen mit einem
geeigneten Zoomfaktor erstellt.
Wenn Sie „Bring Zoom to Mark" (Zoom verschieben in Markierung) Zoom 2 oder Zoom 3 drücken, wird die
entsprechende Zoomansicht mit denselben Zoomparametern wie Zoom 1 angezeigt.
Wenn das Signal oder die Einstellungen gespeichert werden, werden benutzerdefinierte Markierungen mit dem Signal
gespeichert.
Automatische Suchmarkierungen werden beim Speichern des Signals nicht mit dem Signal gespeichert. Sie können sie
jedoch bei Wiederverwendung der Suchfunktion problemlos neu erfassen.
Die Suchkriterien werden in den gespeicherten Einstellungen gespeichert.
Die Suche umfasst die folgenden Suchfunktionen:
Suche
Flanke
Glitch
102
Beschreibung
Suche nach Flanken (aufsteigend oder fallend) mit einem benutzerdefinierten Grenzwert.
Suche nach Impulsen, die schmaler (oder breiter) als die angegebene Breite sind, oder
Ignorieren solcher Glitches, die schmaler (oder breiter) als die angegebene Breite sind.
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
