Umgang mit dem Gerät

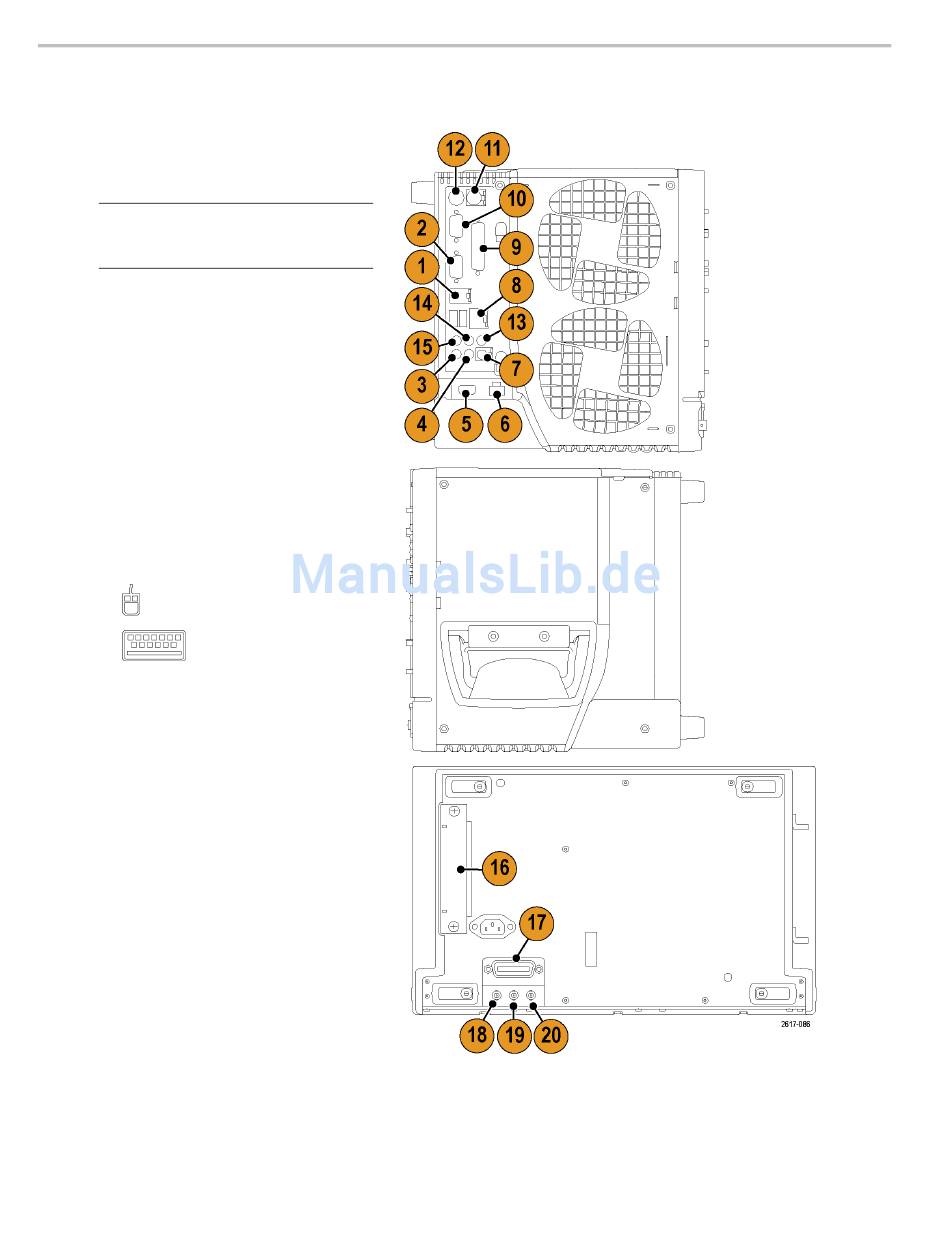

Seitenteile und Rückwand
1. USB-Schnittstellen
2. Videoanschluss zum Anschließen eines
Monitors für die Anzeige nebeneinander
HINWEIS.
Einige Geräte verfügen
möglicherweise über zusätzliche
Audioanschlüsse.
3. Mic-Stecker für das Mikrofon
4. Line-Out-Stecker für den Lautsprecher
5. Scope Only XGA Out-Videoanschluss
zum Anschließen eines Monitors
6. Druckerverbindung
7. Line-In-Stecker
8. RJ-45-LAN-Stecker für den Anschluss
an ein Netzwerk.
9. Parallele Schnittstelle (Centronics)
10. Serielle Schnittstelle COM 1
11.
PS-2-Anschluss für die Maus
12.
PS-2-Anschluss für die
Tastatur
13. Hinterer Lautsprecher aus
14. Seitlicher Lautsprecher aus
15. CTR-Bass-Lautsprecher
16. Entnehmbares Festplattenlaufwerk
17. GPIB-Schnittstelle für den Anschluß an
den Controller
18. Zusätzlicher Ausgang
19. Ausgang für Kanal 3
20. Externer Referenzeingang
14
Modelle mit <4 GHz
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
