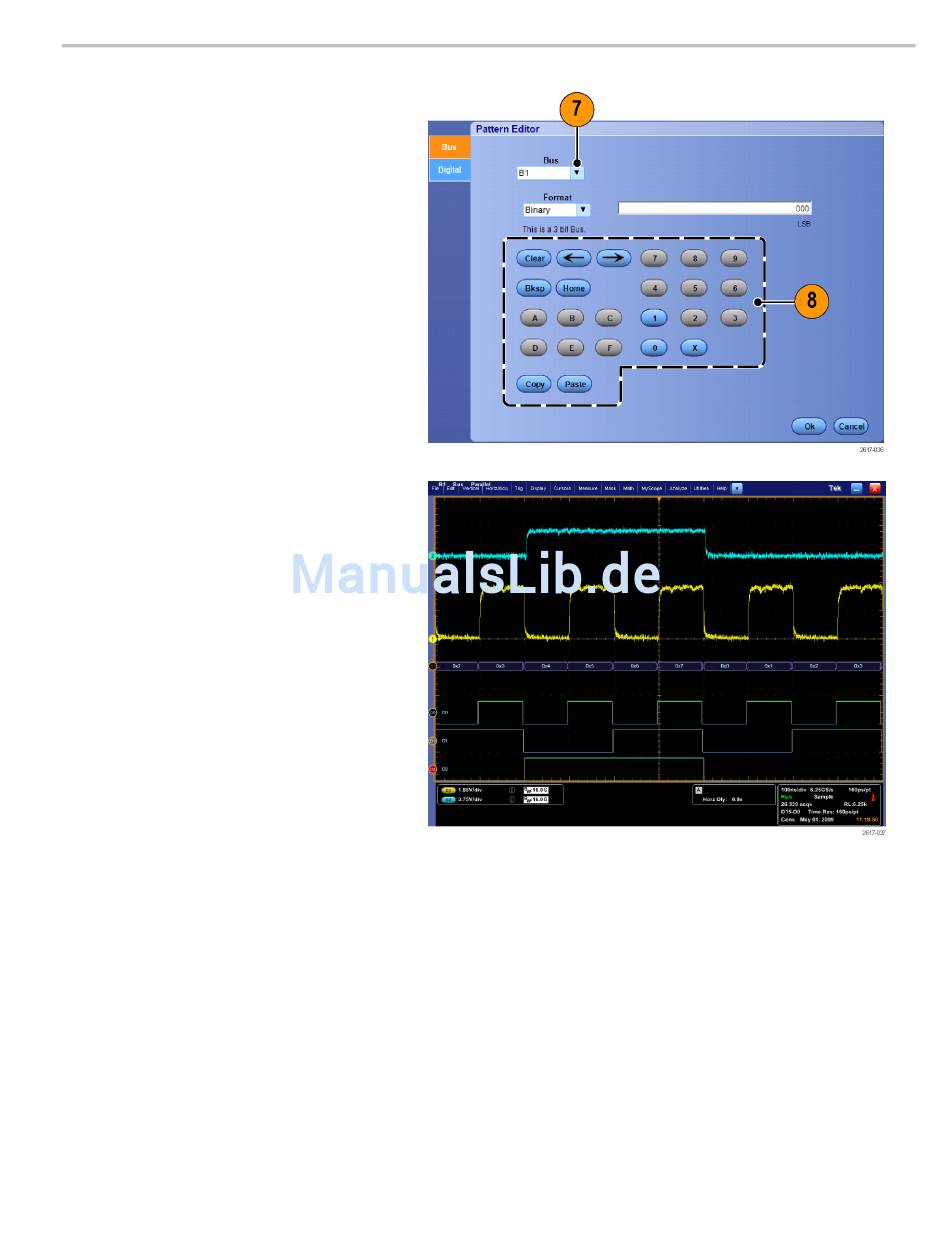

7. Verwenden Sie das Menü, um den Bus
auszuwählen, für den Sie das Muster
einstellen wollen.
8. Stellen Sie das Muster, auf das getriggert
werden soll, mithilfe des Tastenfeldes
ein.
9. Analysieren Sie Ihre Signale.
Triggerung auf einen seriellen Bus
Eingrenzung eines Problems durch Triggerung auf einen seriellen Bus. Digitale Busse sind nur für die Modelle der Serie
MSO70000 erhältlich.
1. Einrichten eines seriellen Busses. (Siehe
Seite 44, Einrichtung eines Busses.)
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
Pinpoint-Trigger
75
