Erfassung
Interpolierte Echtzeit-Abtastung
Bei der interpolierten Echtzeit-Abtastung
digitalisiert das Gerät alle erfassten Punkte
mit Hilfe eines Triggerereignisses. Wenn das
Gerät bei maximaler Echtzeit-Abtastrate nicht
genügend Abtastwerte für ein vollständiges
Signal erfasst, erfolgt Interpolation. Nehmen
Sie die interpolierte Echtzeit-Abtastung vor,
um Einzelschuss- bzw. einmalige Ereignisse
zu erfassen sowie langsame Erfassungen
vorzunehmen.
Äquivalentzeit-Abtastung
Das Gerät nimmt eine Äquivalentzeit-
Abtastung vor, um die Abtastrate über die
maximale Abtastrate in Echtzeit hinaus
zu erhöhen. Die Äquivalentzeit-Abtastung
wird nur verwendet, wenn Äquivalentzeit
ausgewählt wurde und die Zeitbasis auf
eine Abtastrate festgelegt wurde, die
zu schnell ist, um Signale mithilfe der
Echtzeit-Abtastung aufzuzeichnen.

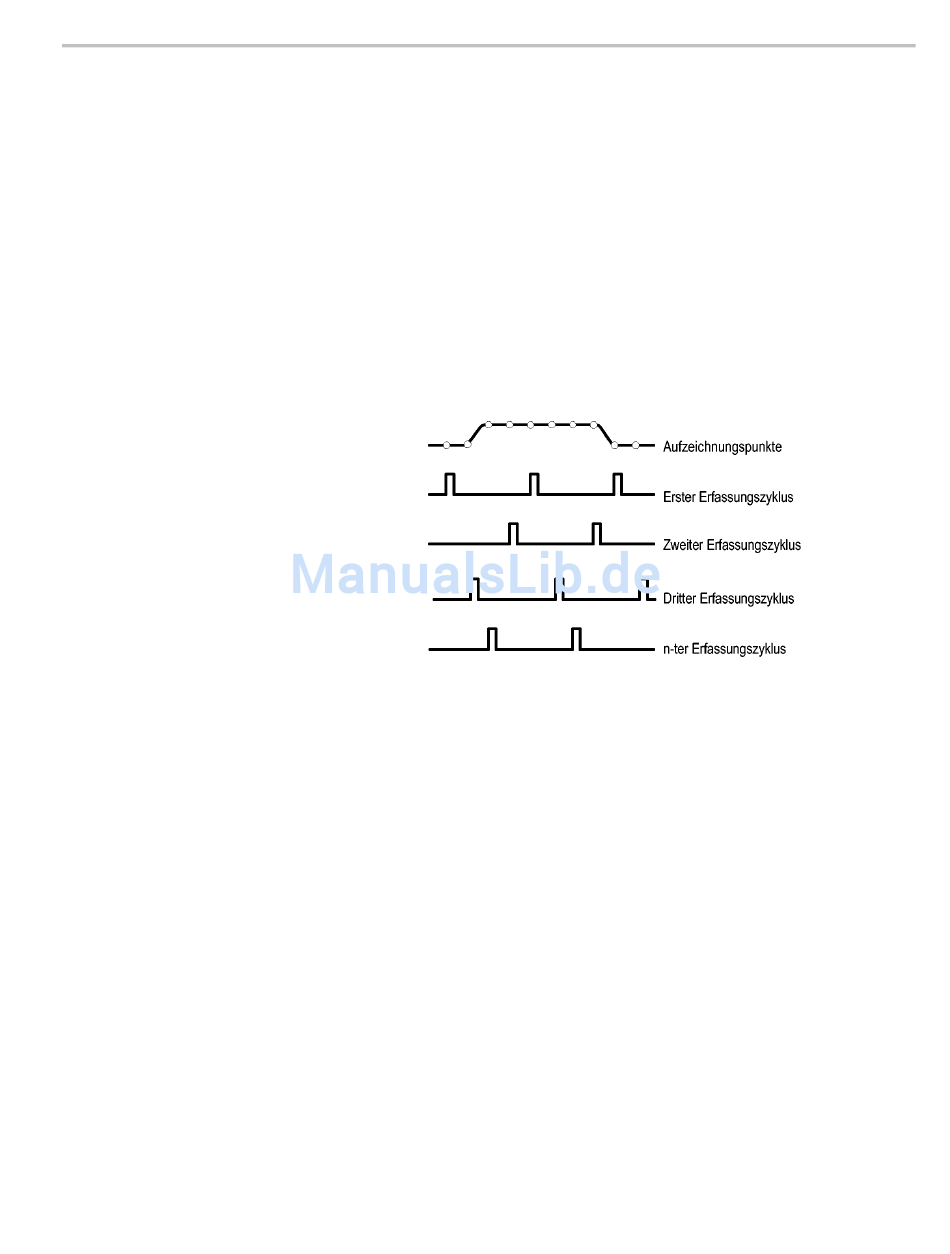

Das Gerät nimmt mehrere Erfassungen
eines sich wiederholenden Signals vor, um
die für eine vollständige Signalaufzeichnung
erforderliche Abtastdichte zu erzielen. Daher
sollte Äquivalentzeit-Abtastung nur bei sich
wiederholenden Signalen erfolgen.
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
31
