Analyse von Signalen

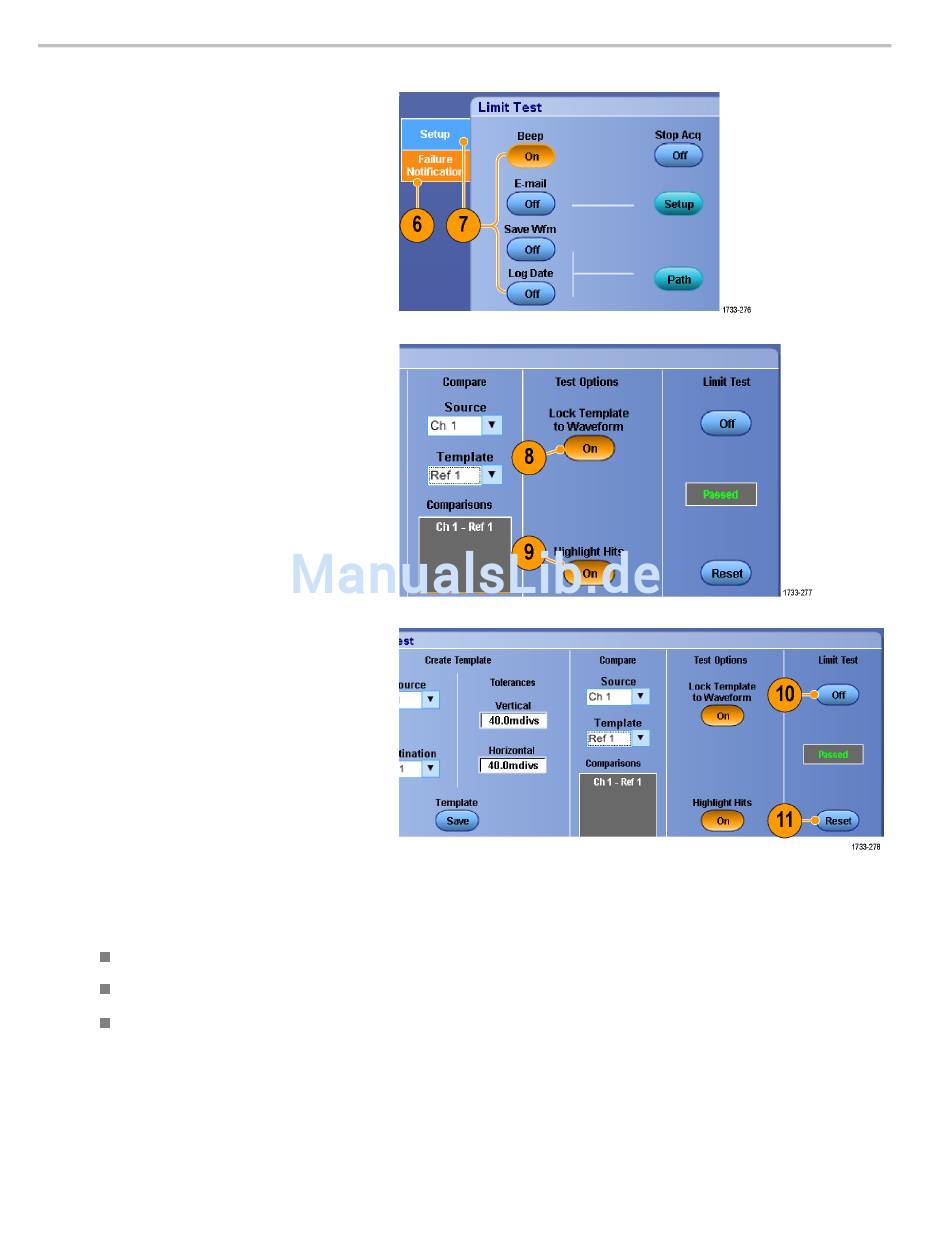

6. Klicken Sie zum Einrichten der
Fehlerbenachrichtigung auf Failure
Notification (Fehlerbenachrichtigung).
7. Wählen Sie „Failure Notification(s)"
(Fehlerbenachrichtigung(en)) aus,
und klicken Sie dann auf Setup
(Geräteeinstellung), um in das
Steuerungsfenster für Einstellungen
zurückzukehren.
8. Klicken Sie unter „Lock Template to
Waveform" (Maske mit Sig. koppeln)
auf On (Ein), um die vertikale Skala
oder Position der Toleranzmaske an die
des Quellsignals zu koppeln.
9. Klicken Sie unter „Highlight Hits"
(Treffer hervorheben) auf On (Ein),
um die Punkte, die außerhalb der
Toleranzmaske liegen, in einer anderen
Farbe anzuzeigen.
10. Starten Sie den Grenzwerttest durch
Klicken unter „Limit Test" auf On (Ein).
11. Klicken Sie auf Reset (Zurücksetzen),
um alle Verletzungen zu löschen und
den Test zurückzusetzen.
Schnelltipps
Zum Erstellen einer Toleranzmaske für Grenzwerttests können Sie aktive oder gespeicherte Signale verwenden.
Im Mittelwerterfassungsmodus wird ein glatteres Toleranzmaskensignal erzeugt.
Im Erfassungsmodus „Envelope" (Hüllkurve) können Sie Toleranzmasken erstellen, die gelegentliches Überschwingen
zulassen.
128
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
