Erfassung

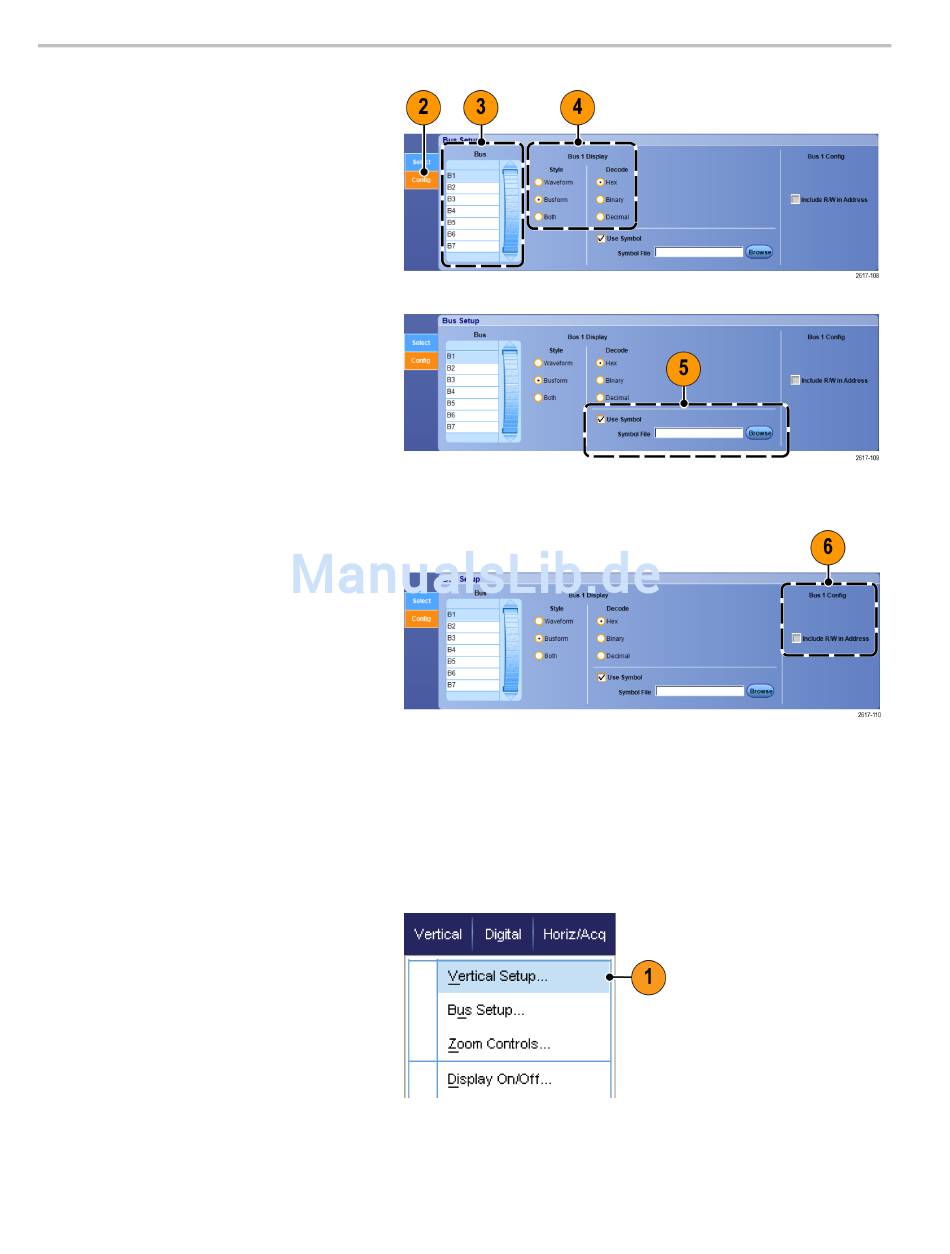

2. Wählen Sie die Registerkarte Config
(Konfiguration).
3. Um den Bus zu konfigurieren, blättern
Sie, bis dieser angezeigt wird, und
wählen Sie ihn anschließend aus.
4. Um die Art des Busses und der
Dekodierung zu wählen, klicken Sie auf
die Schaltflächen für die gewünschte Art
des Busses und der Dekodierung.
5. Wenn Sie eine Symboltabelle
verwenden, aktivieren Sie das
Kontrollkästchen Use Symbol
(Symbol verwenden). Klicken Sie auf
Lookup Table (Tabelle suchen), und
geben Sie mithilfe der Tastatur den
vollständigen Pfad der Tabellen-Datei
an, oder klicken Sie auf Browse
(Durchsuchen), und navigieren Sie zu
der Symboltabellen-Datei.
6. Für einige Busse sind zusätzliche
Einstellungen erforderlich. Nehmen
Sie die zusätzlich erforderlichen
Einstellungen für Ihren Bus vor.
Anzeige analoger Charakteristiken von digitalen Signalen
iCapture ermöglicht Ihnen die Anzeige analoger Charakteristiken von Signalen an digitalen Kanälen. Bei der Anzeige der
analogen Charakteristiken von Signalen stehen zusätzliche Messfunktionen zur Verfügung. iCapture ist für Geräte der
Serie MSO70000 erhältlich.
1. Wählen Sie Vertical> Vertical Setup...
(Vertikal > Vertikale Einstellungen ...)
aus.
50
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
