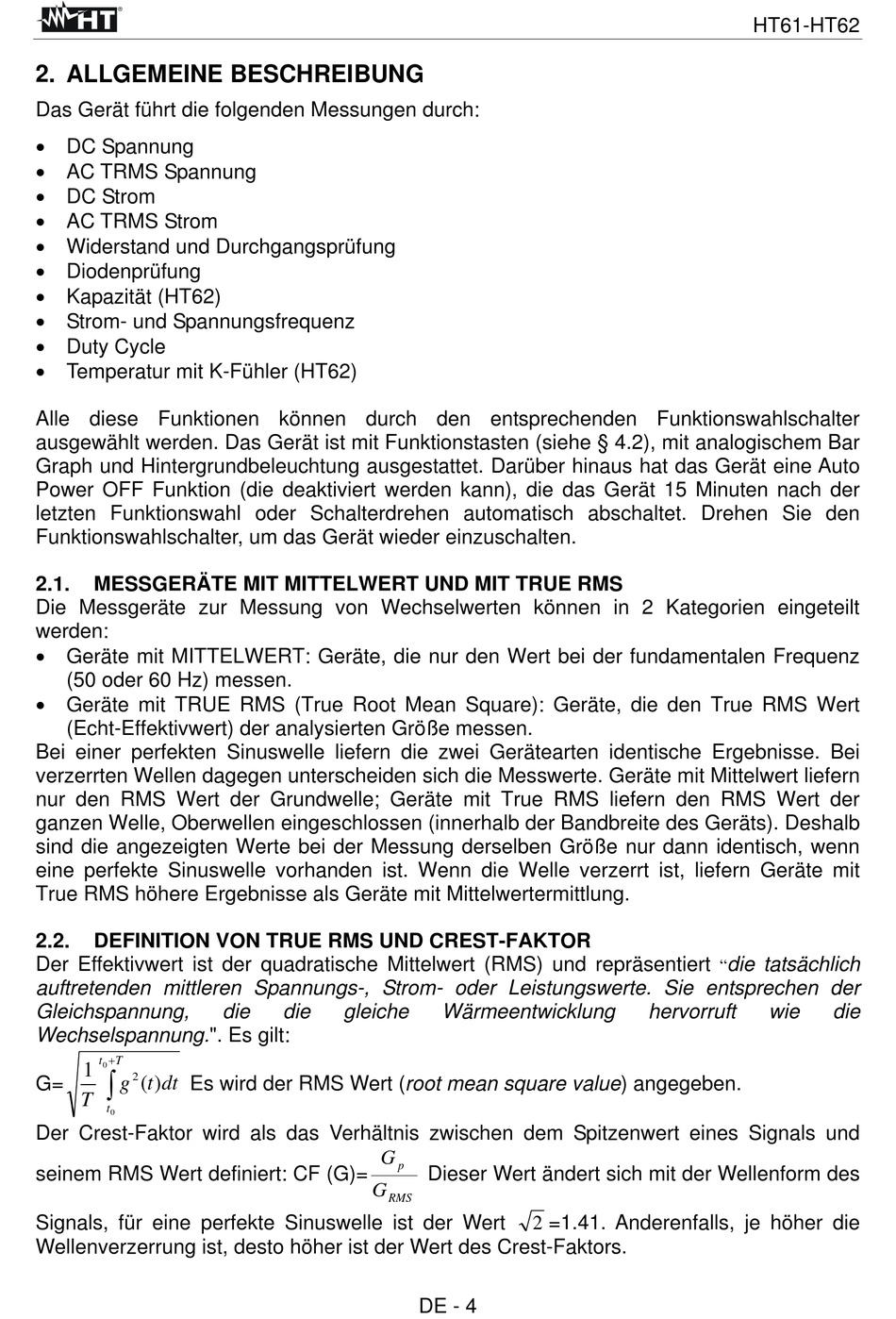

2. ALLGEMEINE BESCHREIBUNG

Das Gerät führt die folgenden Messungen durch:
 DC Spannung
 AC TRMS Spannung
 DC Strom
 AC TRMS Strom
 Widerstand und Durchgangsprüfung
 Diodenprüfung
 Kapazität (HT62)
 Strom- und Spannungsfrequenz
 Duty Cycle
 Temperatur mit K-Fühler (HT62)
Alle diese Funktionen können durch den entsprechenden Funktionswahlschalter
ausgewählt werden. Das Gerät ist mit Funktionstasten (siehe § 4.2), mit analogischem Bar
Graph und Hintergrundbeleuchtung ausgestattet. Darüber hinaus hat das Gerät eine Auto
Power OFF Funktion (die deaktiviert werden kann), die das Gerät 15 Minuten nach der
letzten Funktionswahl oder Schalterdrehen automatisch abschaltet. Drehen Sie den
Funktionswahlschalter, um das Gerät wieder einzuschalten.
2.1. MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Die Messgeräte zur Messung von Wechselwerten können in 2 Kategorien eingeteilt
werden:
 Geräte mit MITTELWERT: Geräte, die nur den Wert bei der fundamentalen Frequenz
(50 oder 60 Hz) messen.
 Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert
(Echt-Effektivwert) der analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Gerätearten identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Messwerte. Geräte mit Mittelwert liefern
nur den RMS Wert der Grundwelle; Geräte mit True RMS liefern den RMS Wert der
ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des Geräts). Deshalb
sind die angezeigten Werte bei der Messung derselben Größe nur dann identisch, wenn
eine perfekte Sinuswelle vorhanden ist. Wenn die Welle verzerrt ist, liefern Geräte mit
True RMS höhere Ergebnisse als Geräte mit Mittelwertermittlung.
2.2.

DEFINITION VON TRUE RMS UND CREST-FAKTOR

Der Effektivwert ist der quadratische Mittelwert (RMS) und repräsentiert
auftretenden mittleren Spannungs-, Strom- oder Leistungswerte. Sie entsprechen der
Gleichspannung,
Wechselspannung.". Es gilt:
T
t
0
1

2
G= g ) ( t dt Es wird der RMS Wert (root mean square value) angegeben.
T
t
0
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
seinem RMS Wert definiert: CF (G)=
Signals, für eine perfekte Sinuswelle ist der Wert
Wellenverzerrung ist, desto höher ist der Wert des Crest-Faktors.
die die gleiche
G
G
RMS
Wärmeentwicklung
p
Dieser Wert ändert sich mit der Wellenform des
2 =1.41. Anderenfalls, je höher die
DE - 4
HT61-HT62
die tatsächlich
"
hervorruft wie die
