4.3.4. Misura di Resistenza e Test Continuità
Prima di effettuare qualunque misura di resistenza accertarsi che il circuito
in esame non sia alimentato e che eventuali condensatori presenti siano
scarichi.

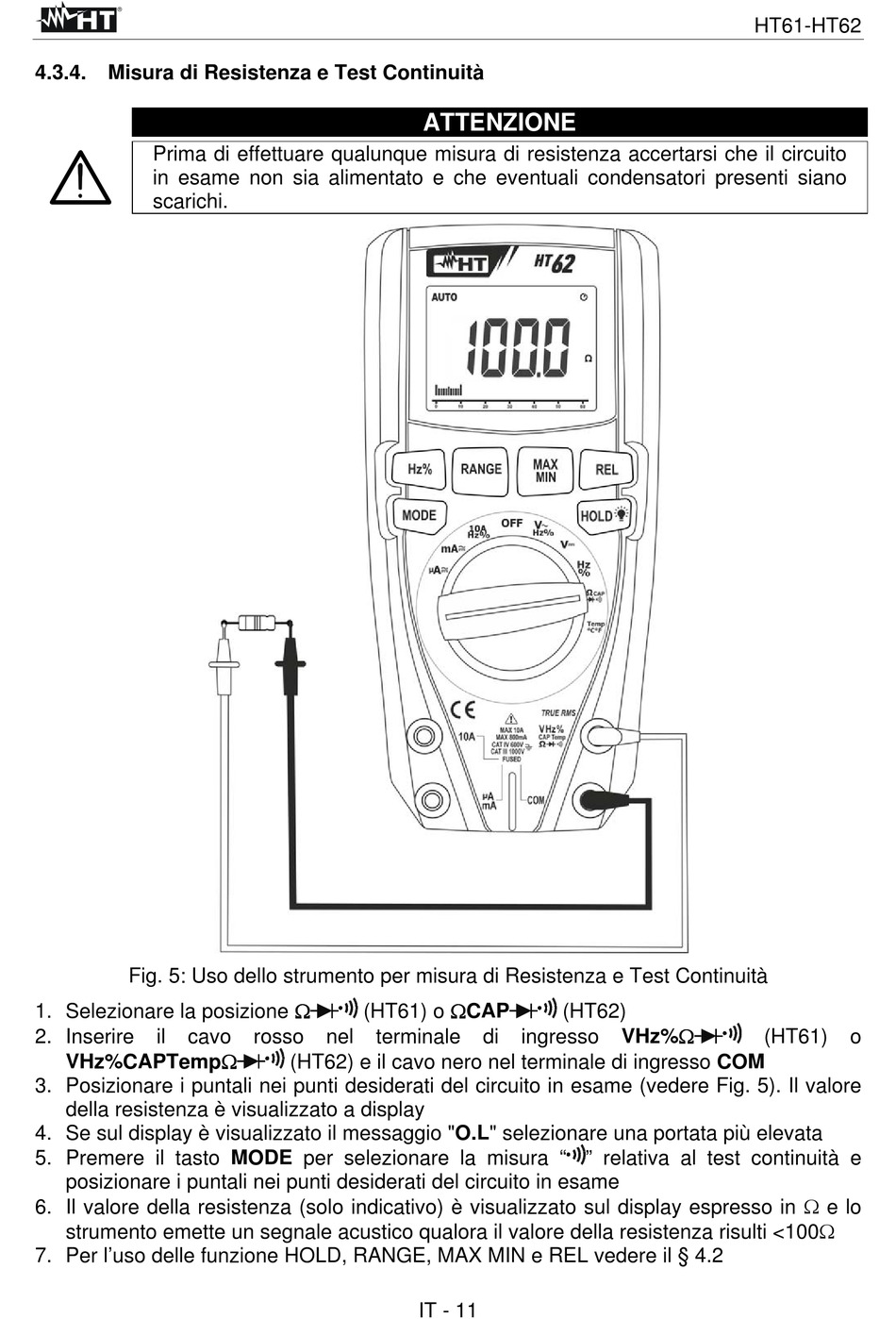

Fig. 5: Uso dello strumento per misura di Resistenza e Test Continuità
1. Selezionare la posizione 
2. Inserire il cavo
VHz%CAPTemp
3. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 5). Il valore
della resistenza è visualizzato a display
4. Se sul display è visualizzato il messaggio "O.L" selezionare una portata più elevata
5. Premere il tasto MODE per selezionare la misura " " relativa al test continuità e
posizionare i puntali nei punti desiderati del circuito in esame
6. Il valore della resistenza (solo indicativo) è visualizzato sul display espresso in  e lo
strumento emette un segnale acustico qualora il valore della resistenza risulti <100
7. Per l'uso delle funzione HOLD, RANGE, MAX MIN e REL vedere il § 4.2
ATTENZIONE
(HT61) o CAP
rosso nel terminale
(HT62) e il cavo nero nel terminale di ingresso COM
IT - 11
(HT62)
di ingresso VHz%
HT61-HT62
(HT61) o
