4.3.2. Medida de Tensión CA
La máxima tensión CA de entrada es de 1000V. No mida tensiones que
excedan los límites indicados en este manual. La superación de los límites
de tensión podría causar shocks eléctricos al usuario y daños al
instrumento.

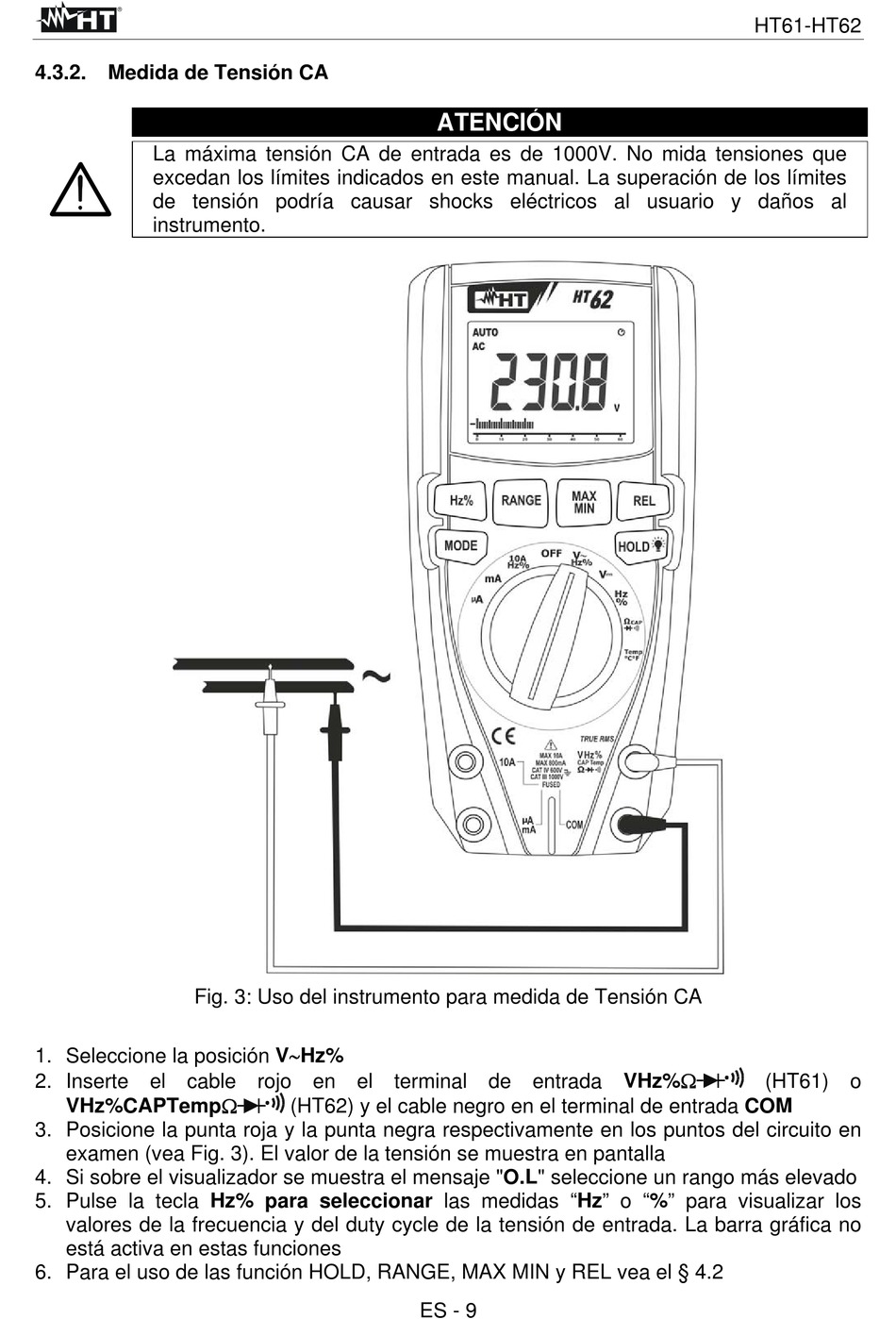

Fig. 3: Uso del instrumento para medida de Tensión CA
1. Seleccione la posición VHz%
2. Inserte el cable rojo en el terminal de entrada VHz%
VHz%CAPTemp
3. Posicione la punta roja y la punta negra respectivamente en los puntos del circuito en
examen (vea Fig. 3). El valor de la tensión se muestra en pantalla
4. Si sobre el visualizador se muestra el mensaje "O.L" seleccione un rango más elevado
5. Pulse la tecla Hz% para seleccionar las medidas "Hz" o "%" para visualizar los
valores de la frecuencia y del duty cycle de la tensión de entrada. La barra gráfica no
está activa en estas funciones
6. Para el uso de las función HOLD, RANGE, MAX MIN y REL vea el § 4.2
ATENCIÓN
(HT62) y el cable negro en el terminal de entrada COM
ES - 9
HT61-HT62
(HT61) o
