4.3.9. Mesure de Courant AC

Le courant d'entrée maximum AC est de 10A (entrée 10A) ou bien 600mA
(entrée mAA). Ne pas mesurer de courants excédant les limites indiquées
dans ce manuel. Le dépassement des limites de courant pourrait entraîner
des chocs électriques pour l'utilisateur et endommager l'instrument.
1. Couper l'alimentation au circuit sous test.
2. Sélectionner la position A
3. Appuyer sur la touche MODE pour sélectionner la mesure "AC"
4. Insérer le câble rouge dans la borne d'entrée 10A ou bien dans la borne d'entrée
mAA et le câble noir dans la borne d'entrée COM
5. Connecter l'embout rouge et l'embout noir en série au circuit duquel on veut mesurer le
courant en respectant la polarité et la direction du courant dont à la Fig. 10.
6. Alimenter le circuit sous test. La valeur de courant apparaît à l'écran.
7. Si sur l'écran est affiché le message "O.L" la valeur maximale mesurable est atteinte
8. Appuyer sur la touche Hz% pour sélectionner les mesures "Hz" ou "%" afin de
visualiser les valeurs de fréquence et du duty cycle du courant en entrée. Le
diagramme à barres analogique n'est pas active dans ces fonctions
9. Pour l'utilisation des fonctions HOLD, RANGE, MAX MIN et REL voir le § 4.2.
ATTENTION

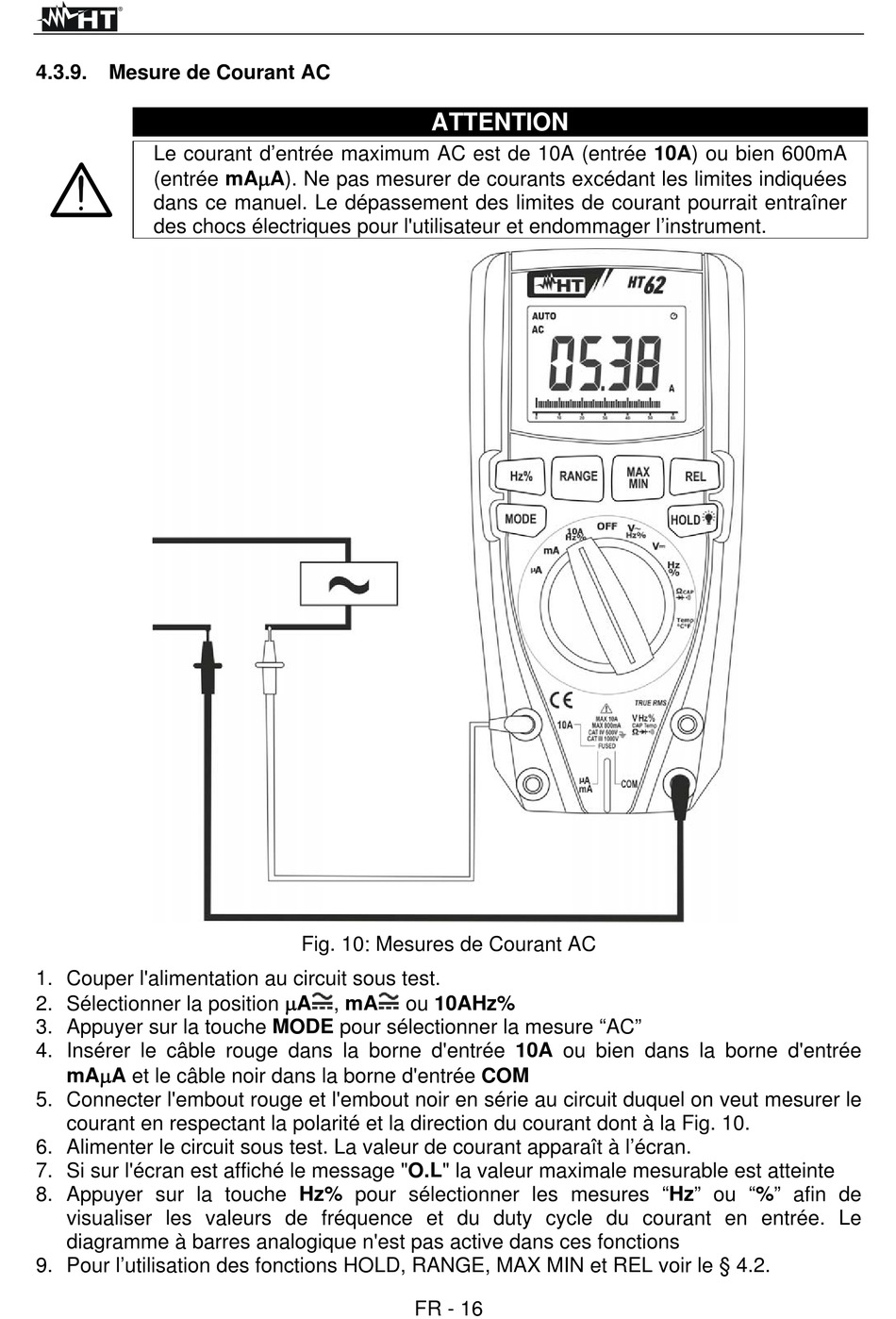

Fig. 10: Mesures de Courant AC
, mA ou 10AHz%
FR - 16
