4.3.8. Medida de Corriente CC

La máxima corriente CC de entrada es de 10A (entrada 10A) o bien 600mA
(entrada mAA). No mida corrientes que excedan los límites indicados en
este manual. La superación de los límites de corriente podría causar
shocks eléctricos al usuario y daños al instrumento.

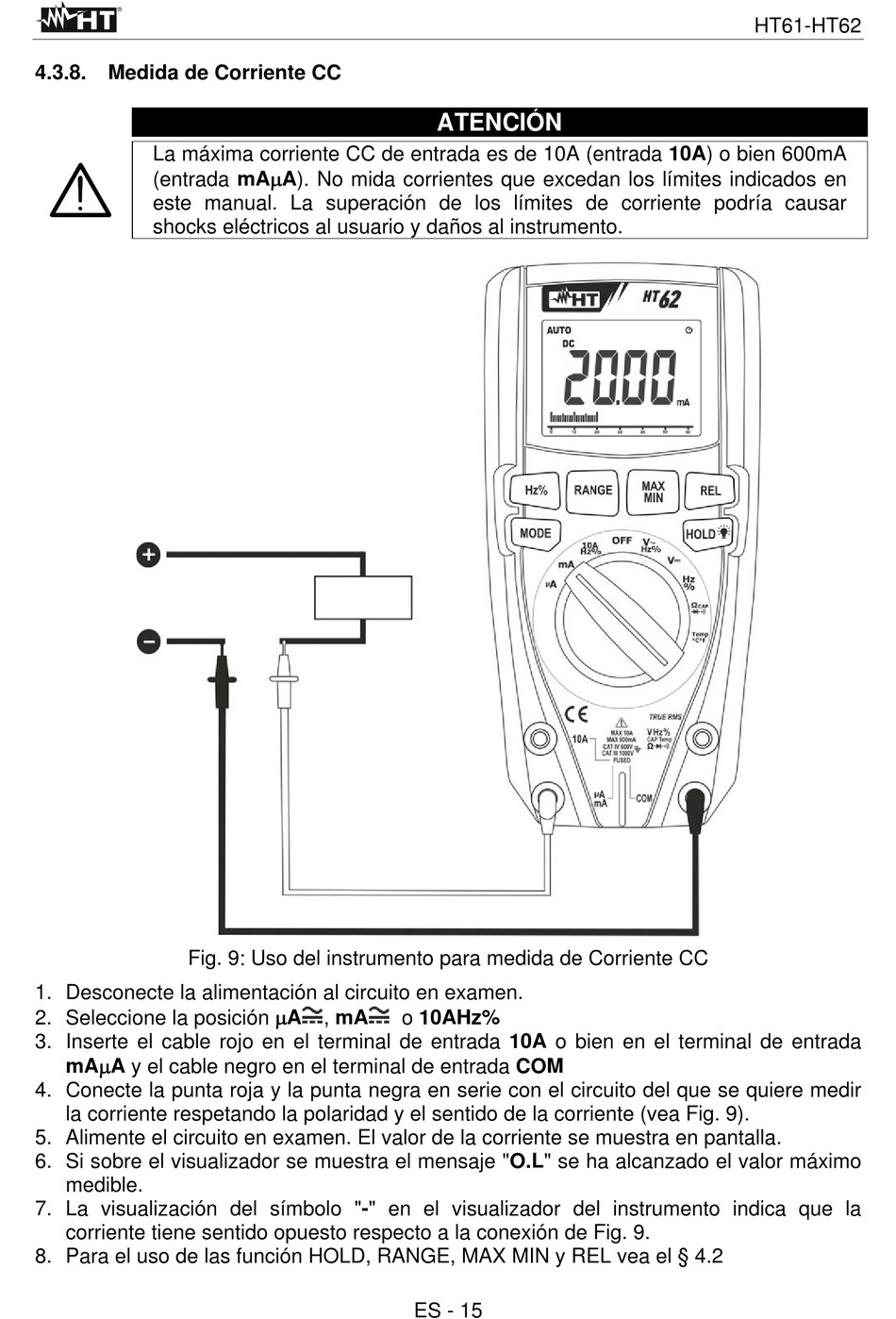

Fig. 9: Uso del instrumento para medida de Corriente CC
1. Desconecte la alimentación al circuito en examen.
2. Seleccione la posición A
3. Inserte el cable rojo en el terminal de entrada 10A o bien en el terminal de entrada
mAA y el cable negro en el terminal de entrada COM
4. Conecte la punta roja y la punta negra en serie con el circuito del que se quiere medir
la corriente respetando la polaridad y el sentido de la corriente (vea Fig. 9).
5. Alimente el circuito en examen. El valor de la corriente se muestra en pantalla.
6. Si sobre el visualizador se muestra el mensaje "O.L" se ha alcanzado el valor máximo
medible.
7. La visualización del símbolo "-" en el visualizador del instrumento indica que la
corriente tiene sentido opuesto respecto a la conexión de Fig. 9.
8. Para el uso de las función HOLD, RANGE, MAX MIN y REL vea el § 4.2
ATENCIÓN
, mA o 10AHz%
ES - 15
HT61-HT62
