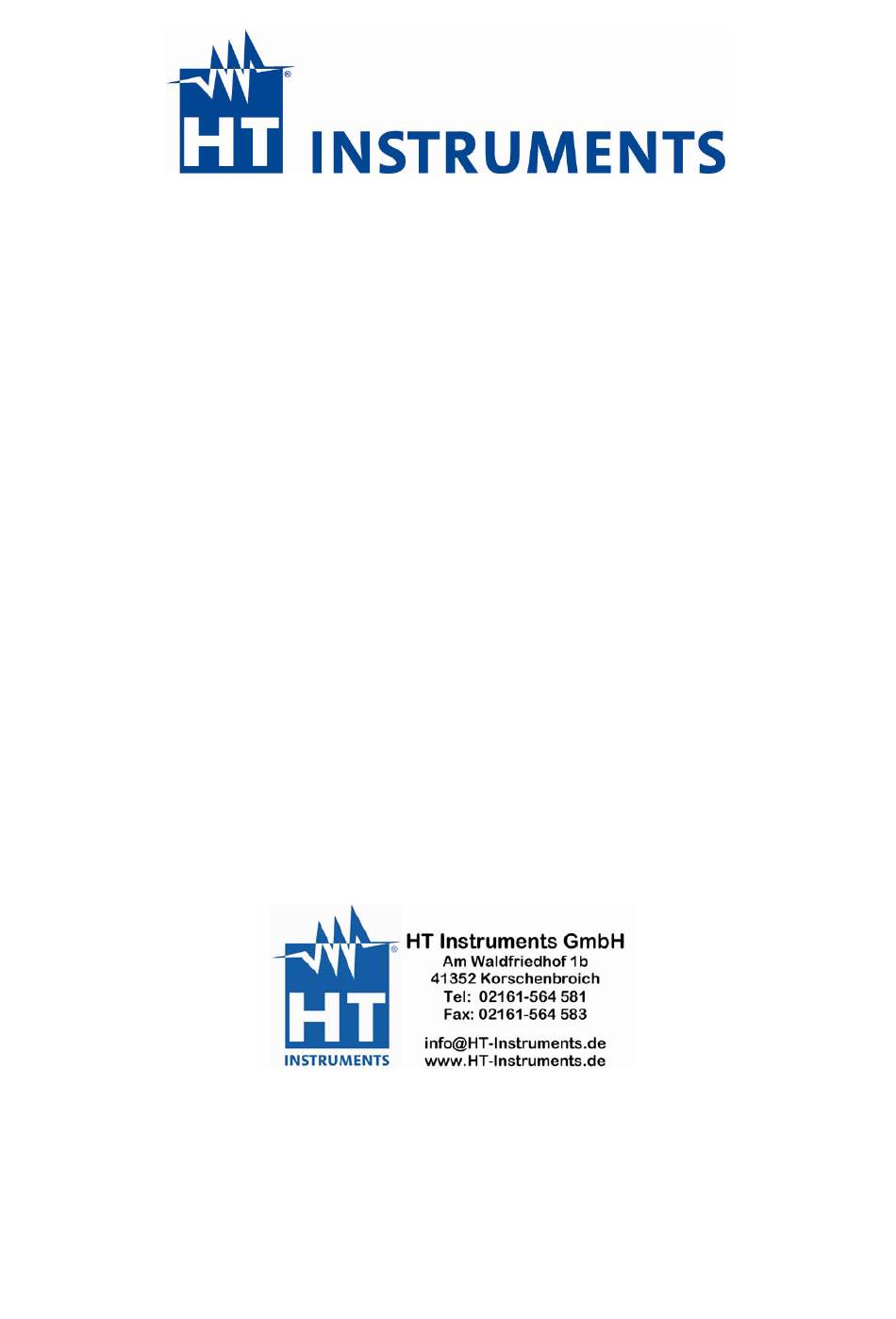

HT603N
Bedienungsanleitung
© Copyright HT-INSTRUMENTS 2007
Release DE 1107

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT603N

Inhaltszusammenfassung für HT Instruments HT603N

  • Seite 1 HT603N Bedienungsanleitung © Copyright HT-INSTRUMENTS 2007 Release DE 1107...

  • Seite 2: Inhaltsverzeichnis

    HT326 Inhaltsverzeichnis: SICHERHEITSHINWEISE....................2 1.1. Vorbereitung ......................2 1.2. Während des Gebrauchs..................3 1.3. Nach dem Gebrauch .....................3 ALLGEMEINE BESCHREIBUNG .................4 VORBEREITUNGEN FÜR DEN GEBRAUCH..............5 3.1. Vorabprüfung......................5 3.2. Stromversorgung ....................5 3.3. Kalibrierung ......................5 3.4. Lagerung .......................5 BEDIENUNGSANWEISUNGEN ...................6 4.1. Messgerätebeschreibung ..................6 4.1.1. Bedienungsübersicht....................6 4.1.2.

  • Seite 3: Sicherheitshinweise

    HT326 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandards der EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen: •...

  • Seite 4: Während Des Gebrauchs

    HT326 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: Achtung Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen. • Wenn Sie den zu messenden Bereich ändernder, trennen Sie die Messleitungen zuerst vom zuprüfenden Objekt, um jeden Unfall zu vermeiden.

  • Seite 5: Allgemeine Beschreibung

    HT326 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen ausführen: • DC Spannung • AC Spannung • Widerstand • Durchgangstest • Diodentest • Frequenz • Tastverhältnis • Kapazität Jede dieser Funktionen kann mittels des 6-stelligen Drehschalters gewählt werden (inklusive der “OFF”-Position”). Ebenso stehen die HOLD-Taste, um den angezeigten Wert anzuhalten, RANGE-Taste für die manuelle Bereichswahl, MAX/ MIN -Taste für Max oder Minimumwertmessung...

  • Seite 6: Vorbereitungen Für Den Gebrauch

    HT326 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Multimeter wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein).

  • Seite 7: Bedienungsanweisungen

    HT326 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1. LCD Anzeige 2. Drehschalter 3. DH/ Diff-Taste 4. RANGE-Taste 5. SHIFT / Max / Min-Taste 6. Drücken hier Abdeckung zu öffnen 7. Prüfspitzen 8. Messleitungen Abb. 1: Messgerätebeschreibung 4.1.2. LCD Anzeige LEGENDE: 14 15 1.

  • Seite 8: Dh , Hold-Taste

    HT326 4.1.3. DH , HOLD-Taste Durch Drücken der DH/DIFF-Taste wird der angezeigte Wert “eingefroren” und das “DH”- Symbol wird im Display angezeigt. Durch erneutes Drücken der DH/DIFF-Taste wird die Funktion wieder ausgeschaltet. 4.1.4. RANGE-Taste Durch Drücken der Range-Taste wird der manuelle Modus aktiviert und das “AUTO”- Symbol verschwindet vom Display.

  • Seite 9: Messungen

    HT326 4.2. MESSUNGEN 4.2.1. DC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Red test lead Black test lead Abb. 3: DC-Spannungsmessung 1.

  • Seite 10: Ac-Spannungsmessung, Frequenz Und Tastverhältnis

    HT326 4.2.2. AC-Spannungsmessung, Frequenz und Tastverhältnis ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 4: AC-Spannungsmessung 1. Drehen Sie den Funktionswahlschalter in die Position 2.

  • Seite 11: Widerstandsmessung

    HT326 4.2.3. Widerstandsmessung ACHTUNG Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 5: Widerstandsmessung 1. Drehen Sie den Funktionswahlschalter in die Position Ω. 2. Drücken Sie die RANGE -Taste sofern Sie manuell einen Messbereich auswählen möchten, sonst ist die “Auto”-Funktion aktiv .

  • Seite 12: Durchgangstest

    HT326 4.2.4. Durchgangstest ACHTUNG Stellen Sie vor dem Durchgangstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 6: Durchgangstest 1. Drehen Sie den Funktionswahlschalter in die Position 2. Verbinden Sie die Messleitungen mit dem Messkreis. 3.

  • Seite 13: Diodentest

    HT326 4.2.5. Diodentest CAUTION Stellen Sie vor dem Diodentest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Red test lead Black test lead Abb. 7 :Diodentest 1. Drehen Sie den Funktionswahlschalter in die Position 2.

  • Seite 14: Kapazitätsmessung

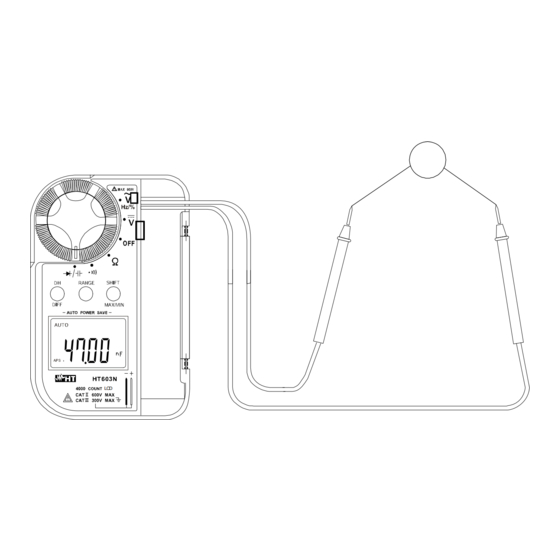

    HT326 4.2.6. Kapazitätsmessung ACHTUNG Stellen Sie vor dem Diodentest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 8: Kapazitätsmessung 1. Drehen Sie den Funktionswahlschalter in die Position 2. Drücken Sie die SHIFT/MAX/MIN Taste und wählen Sie die nF Einheit 3.

  • Seite 15: Wartung

    HT326 5. WARTUNG 5.1. ALLGEMEINES Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne.

  • Seite 16: Technische Daten

    HT326 7. TECHNISCHE DATEN 7.1 TECHNISCHE FUNKTIONEN Die Genauigkeit wird angegeben als [% der Anzeige + Anzahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <75%. DC Spannung Überspannungs- Bereich Auflösung Genauigkeit Eingangswiderstand schutz ≥100MΩ...
  • Seite 17 HT326 Frequenz (HZ) Eingangsempfindlichkeit / Bereich Auflösung Genauigkeit Überspannungsschutz 1.000Hz ÷100.0kHz 1mHz ÷100.0Hz ±(0.2%rdg + 2dgt) 300V rms 3V rms Tastverhältnis (%) DUTY Cycle Überspannungs Bereich Auflösung Genauigkeit Frequenzbereich schutz 600VDC/ACrms ±(.0,5%rdg + 5dgt) 0,0 – 99,9% 0.1% 1Hz – 1Khz <30sek Kapazität Bereich...

  • Seite 18: Sicherheitsstandards

    Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Nieder- spannungsgeräte 73/23/EEC (LVD) und EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 7.3 ZUBEHÖR 7.3.1 Mitgeliefertes Zubehör • Messgerät HT603N mit fest angeschlossenen Messleitungen • Bedienungsanleitung • Batterie • Schutzhülle DE - 17...

  • Seite 19: Service

    HT326 8. SERVICE 8.1 GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
