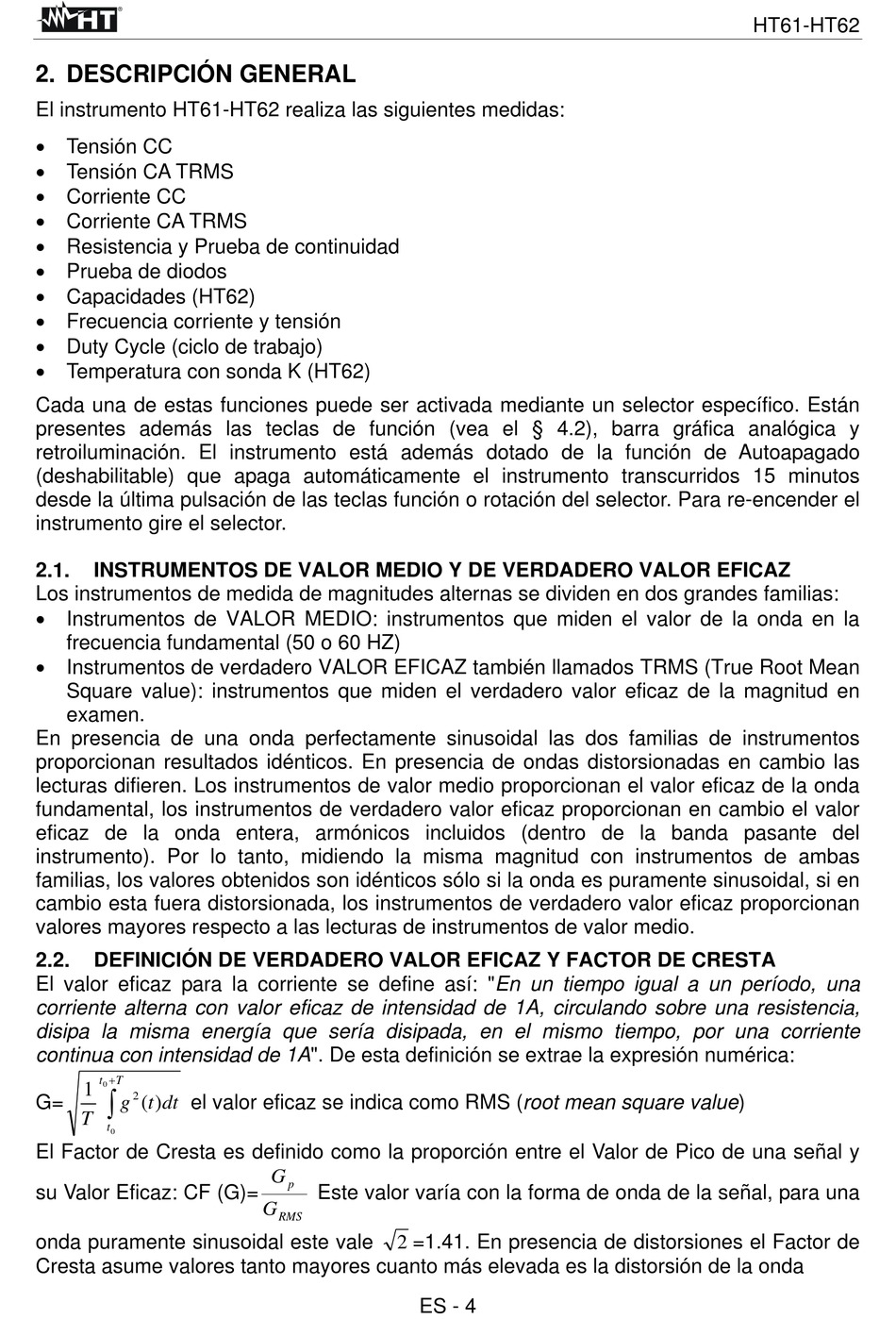

2. DESCRIPCIÓN GENERAL
El instrumento HT61-HT62 realiza las siguientes medidas:
 Tensión CC
 Tensión CA TRMS
 Corriente CC
 Corriente CA TRMS
 Resistencia y Prueba de continuidad
 Prueba de diodos
 Capacidades (HT62)
 Frecuencia corriente y tensión
 Duty Cycle (ciclo de trabajo)
 Temperatura con sonda K (HT62)
Cada una de estas funciones puede ser activada mediante un selector específico. Están
presentes además las teclas de función (vea el § 4.2), barra gráfica analógica y
retroiluminación. El instrumento está además dotado de la función de Autoapagado
(deshabilitable) que apaga automáticamente el instrumento transcurridos 15 minutos
desde la última pulsación de las teclas función o rotación del selector. Para re-encender el
instrumento gire el selector.
2.1.

INSTRUMENTOS DE VALOR MEDIO Y DE VERDADERO VALOR EFICAZ

Los instrumentos de medida de magnitudes alternas se dividen en dos grandes familias:
 Instrumentos de VALOR MEDIO: instrumentos que miden el valor de la onda en la
frecuencia fundamental (50 o 60 HZ)
 Instrumentos de verdadero VALOR EFICAZ también llamados TRMS (True Root Mean
Square value): instrumentos que miden el verdadero valor eficaz de la magnitud en
examen.
En presencia de una onda perfectamente sinusoidal las dos familias de instrumentos
proporcionan resultados idénticos. En presencia de ondas distorsionadas en cambio las
lecturas difieren. Los instrumentos de valor medio proporcionan el valor eficaz de la onda
fundamental, los instrumentos de verdadero valor eficaz proporcionan en cambio el valor
eficaz de la onda entera, armónicos incluidos (dentro de la banda pasante del
instrumento). Por lo tanto, midiendo la misma magnitud con instrumentos de ambas
familias, los valores obtenidos son idénticos sólo si la onda es puramente sinusoidal, si en
cambio esta fuera distorsionada, los instrumentos de verdadero valor eficaz proporcionan
valores mayores respecto a las lecturas de instrumentos de valor medio.
2.2. DEFINICIÓN DE VERDADERO VALOR EFICAZ Y FACTOR DE CRESTA
El valor eficaz para la corriente se define así: "En un tiempo igual a un período, una
corriente alterna con valor eficaz de intensidad de 1A, circulando sobre una resistencia,
disipa la misma energía que sería disipada, en el mismo tiempo, por una corriente
continua con intensidad de 1A". De esta definición se extrae la expresión numérica:
T
t
0
1

2
G= el valor eficaz se indica como RMS (root mean square value)
g ) ( t dt
T
t
0
El Factor de Cresta es definido como la proporción entre el Valor de Pico de una señal y
su Valor Eficaz: CF (G)=
onda puramente sinusoidal este vale
Cresta asume valores tanto mayores cuanto más elevada es la distorsión de la onda
G
p
Este valor varía con la forma de onda de la señal, para una
G
RMS
2 =1.41. En presencia de distorsiones el Factor de
