4.3.5. Prova Diodi

Prima di effettuare qualunque misura di resistenza accertarsi che il circuito
in esame non sia alimentato e che eventuali condensatori presenti siano
scarichi.
1. Selezionare la posizione 
2. Premere il tasto MODE per selezionare la misura "
3. Inserire il cavo
VHz%CAPTemp
4. Posizionare i puntali ai capi del diodo in esame (vedere Fig. 6) rispettando le polarità
indicate. Il valore della tensione di soglia in polarizzazione diretta è mostrato a display
5. Se il valore della tensione di soglia è 0mV la giunzione P-N del diodo è in corto circuito
6. Se lo strumento visualizza il messaggio "O.L" i terminali del diodo sono invertiti rispetto
a quanto indicato in Fig. 6 oppure la giunzione P-N del diodo è danneggiata

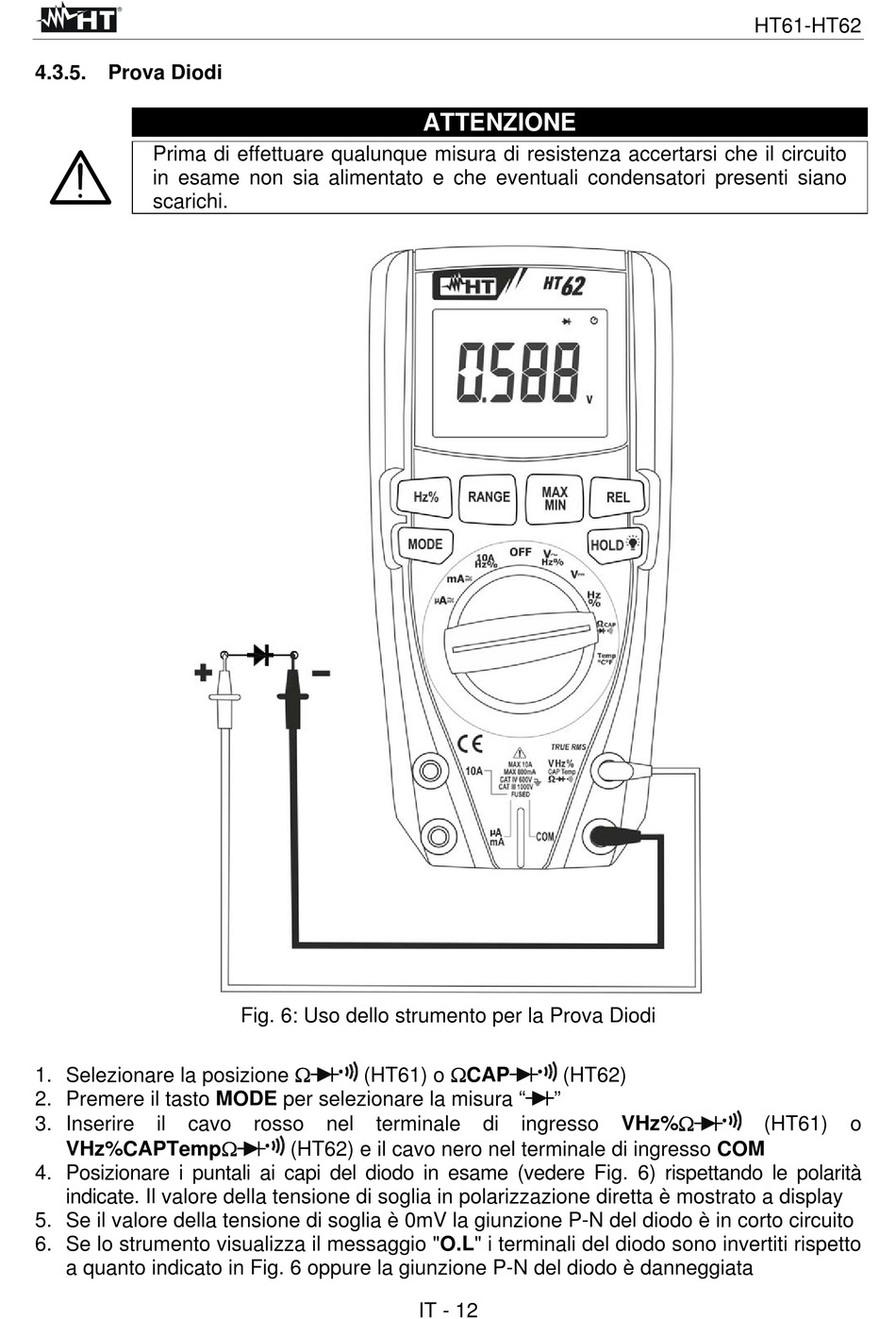

Fig. 6: Uso dello strumento per la Prova Diodi
(HT61) o CAP
rosso nel terminale
(HT62) e il cavo nero nel terminale di ingresso COM
