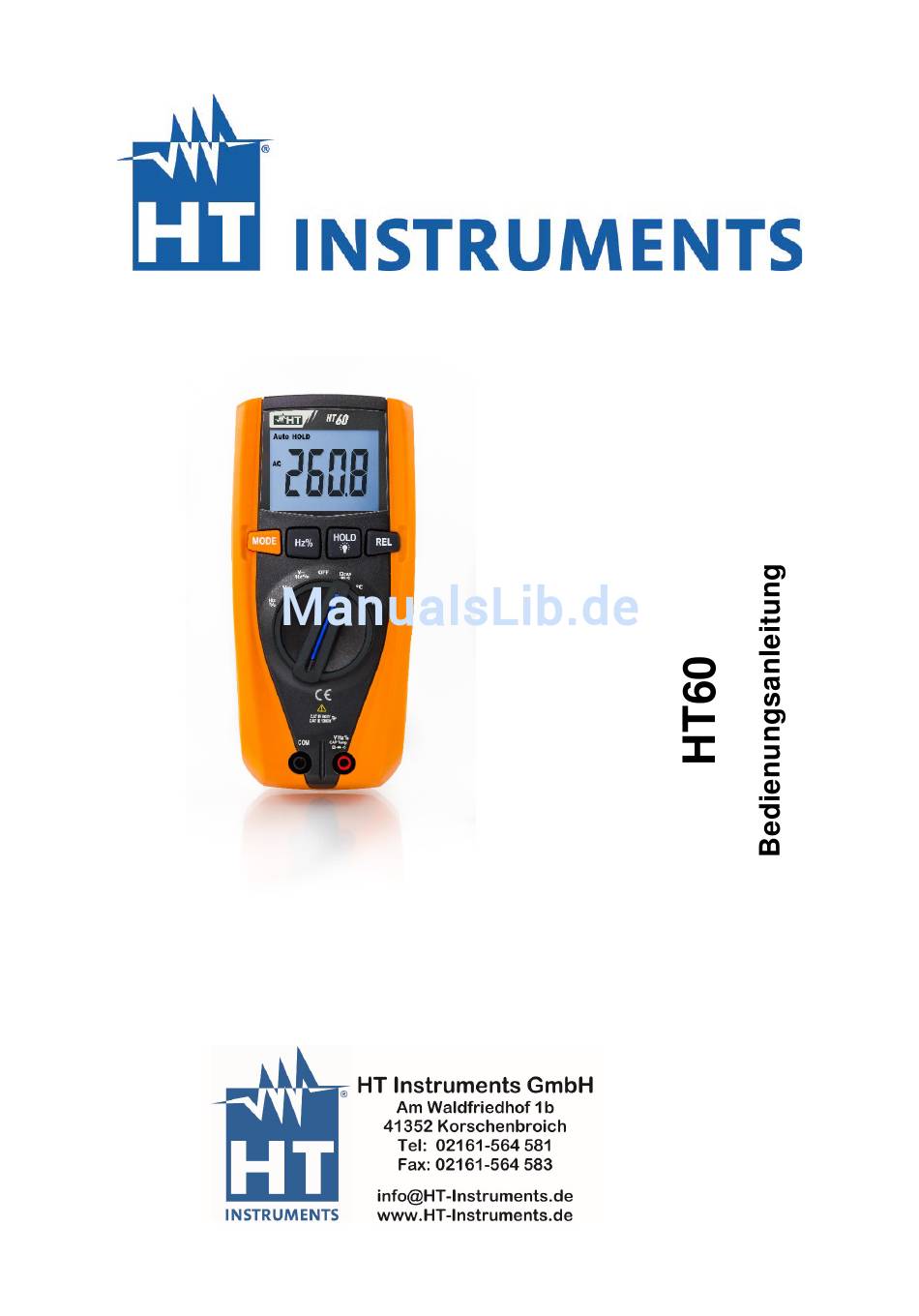

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de Copyright HT 2016 Ausführung DE 1.00 - xx/xx/2015...
-
Seite 2: Inhaltsverzeichnis
HT60 Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ..................... 2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 5 2.1. Messgeräte mit Mittelwert und mit True RMS ..............5 2.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT60 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
HT60 • Bevor Sie die Messleitungen mit dem zu messenden Stromkreis verbinden, sollten Sie überprüfen, ob der Funktionswahlschalter auf die richtige Messfunktion eingestellt worden ist. • Prüfen Sie, ob die LCD-Anzeige und der Funktionswahlschalter dieselbe Funktion zeigen. 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig... - Seite 5 HT60 • Messkategorie steht für Messungen Stromkreisen, direkt Niederspannungsinstallationen angeschlossen sind. Beispiele sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten. • Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden, die nicht direkt an das HAUPTNETZ angeschlossen sind.
-
Seite 6: Allgemeine Beschreibung
HT60 2. ALLGEMEINE BESCHREIBUNG Das Gerät HT60 führt die folgenden Messungen in Autorange durch: • DC Spannung • AC TRMS Spannung • Widerstand- und Durchgangsprüfung mit Summer • Kapazität • Frequenz • Duty Cycle (Tastverhältnis) • Diodenprüfung • Temperatur mit K-Typ Fühler Jede dieser Funktionen kann über einen 7-stelligen Funktionswahlschalter gewählt werden,... -
Seite 7: Vorbereitende Prüfung
HT60 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. Sollten Sie Anomalien feststellen, wenden Sie sich bitte sofort an den Lieferanten. -
Seite 8: Bedienungsanleitung

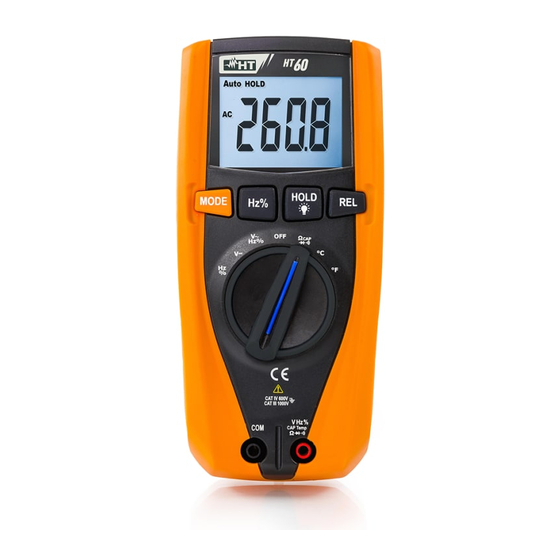

HT60 4. BEDIENUNGSANLEITUNG 4.1. BESCHREIBUNG DES GERÄTS 4.1.1. Funktionsbeschreibung LEGENDE: 1. LCD-Anzeige 2. MODE Taste 3. Hz% Taste 4. HOLD Taste 5. REL Taste 6. Funktionswahlschalter 7. COM Eingangsbuchse 8. Eingangsbuchse VHz%CAPTemp Ω Abb. 1: Beschreibung des Gerätes DE - 7... -
Seite 9: Beschreibung Der Funktionstasten
HT60 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD/ Taste Durch Drücken der HOLD/ Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die HOLD “ ” Taste wieder zum Verlassen der Funktion. -
Seite 10: Funktionen Des Funktionswahlschalters
HT60 4.3. FUNKTIONEN DES FUNKTIONSWAHLSCHALTERS 4.3.1. DC Spannungsmessung ACHTUNG Die maximale DC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Ac Spannungsmessung
HT60 4.3.2. AC Spannungsmessung ACHTUNG Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Widerstandsmessung Und Durchgangsprüfung
HT60 4.3.3. Widerstandsmessung und Durchgangsprüfung ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 4: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung ΩCAP aus. 2. Verbinden Sie die rote Messleitung mit der VHz%CAPTemp Ω... -
Seite 13: Diodenprüfung
HT60 4.3.4. Diodenprüfung ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 5: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung ΩCAP aus. ” 2. Drücken Sie die MODE Taste, bis das Symbol im Display erscheint. -
Seite 14: Frequenzmessung Und Duty Cycle-Messung
HT60 4.3.5. Frequenzmessung und Duty Cycle-Messung ACHTUNG Die maximale AC Eingangsspannung beträgt 250V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 15: Kapazitätmessung
HT60 4.3.6. Kapazitätmessung ACHTUNG Bevor Sie Kapazitätsmessungen an Schaltkreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Schaltkreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität. -
Seite 16: Temperaturmessung
HT60 4.3.7. Temperaturmessung ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 8: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie die Stellung °C oder °F auf dem Gerät aus. 2. Stecken Sie den mitgelieferten Adapter in die Eingangsbuchsen VHz%CAPTemp Ω... -
Seite 17: Wartung Und Pflege
HT60 5. WARTUNG UND PFLEGE 5.1. ALLGEMEINE INFORMATIONEN • Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. -
Seite 18: Technische Daten
HT60 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als ±[%Ablesung + (Ziffern*Auflösung)] bei 18°C÷28°C,<75%HR. DC Spannung (Autorange) Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 4.000V 0.001V ±(1.2%Abl+2Ziff) 40.00V 0.01V 600VDC/ACrms 7.8MΩ 400.0V 0.1V ±(1.5%Abl+2Ziff) 600V AC TRMS Spannung (Autorange) - Seite 19 HT60 Duty Cycle/Tastverhältnis (Autorange) Bereich Auflösung Genauigkeit Empfindlichkeit Überlastschutz ±(1.2%Abl+2Ziff) 0.5 - 99% 0.1% >8Vrms 250VDC/ACrms 100µs< Dauer des Impulses <100ms; Frequenzbereich: 5Hz ÷ 150kHz Anmerkungen: im Bereich AC Spannung ist der Frequenzbereich: 10Hz ÷10kHz; Empfindlichkeit: > 15Vrms Kapazität (Autorange) Bereich Auflösung...
-
Seite 20: Bezugsnormen
HT60 6.1.1. Bezugsnormen Sicherheit: IEC/EN61010-1 EMC: IEC/EN61326-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V Maximale Betriebshöhe: 2000m 6.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 175 x 85 x 55mm Gewicht (inklusive Batterie): 360g Stromversorgung Batterietyp: 1x 9V Batterie Typ NEDA 1604 IEC 6F22 Anzeige für niedrigen Batterieladezustand: Symbol... -
Seite 21: Service
HT60 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
