Inhaltszusammenfassung für HT Instruments HT401

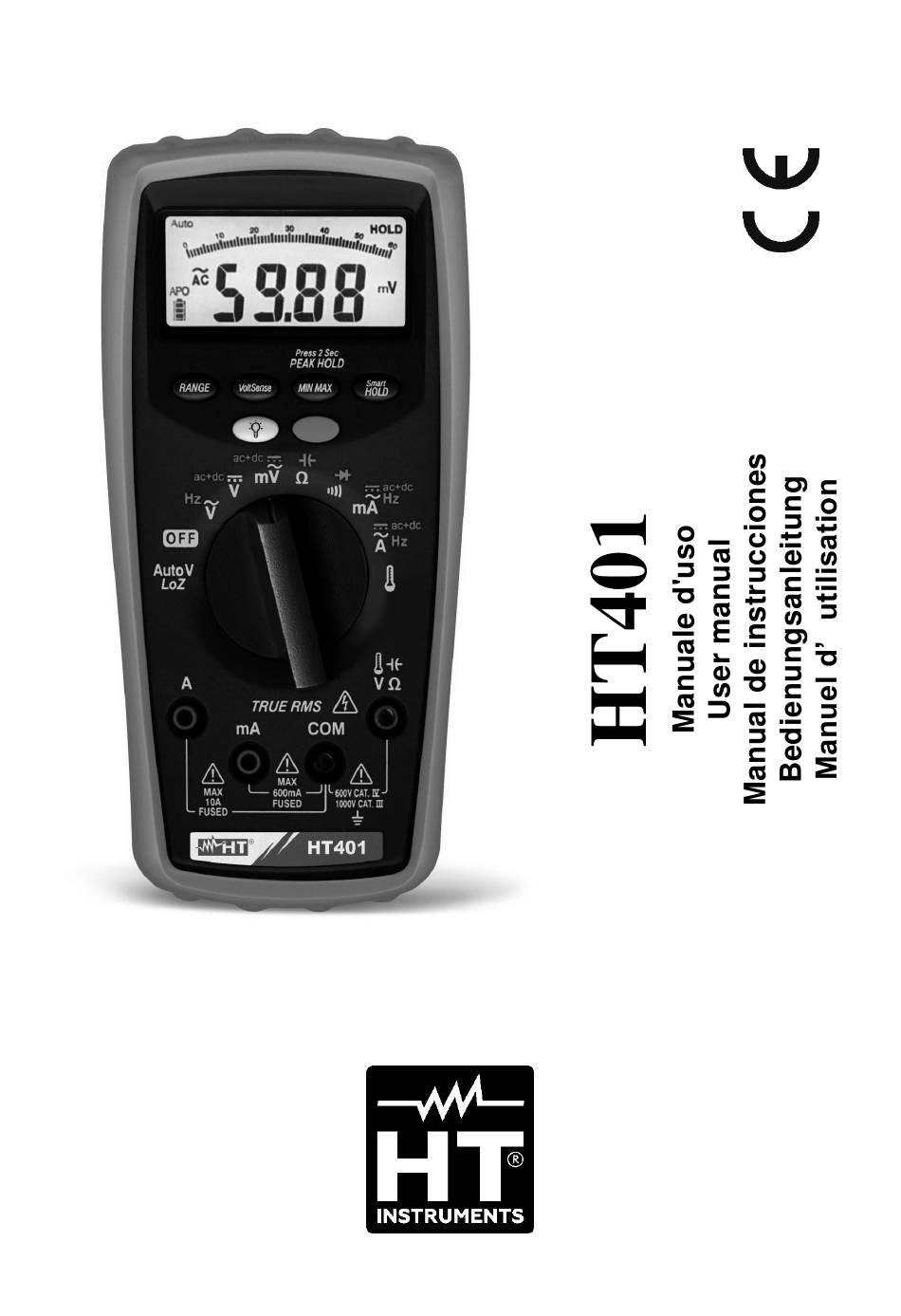

  • Seite 1 © Copyright HT ITALIA 2024 Release 3.00 - 10/07/2024...
  • Seite 27 ENGLISH User manual © Copyright HT ITALIA 2024 Release EN 3.00 - 10/07/24...
  • Seite 51 DEUTSCH Bedienungsanleitung © Copyright HT ITALIA 2024 Ausführung DE 3.00 - 10/07/24...
  • Seite 52 HT401 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während der Anwendung ....................3 1.3. Nach Gebrauch ....................... 3 1.4. messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 5 2.1. Messgeräte mit Mittelwert und mit True RMS ..............5 2.2.

  • Seite 53: Sicherheitsvorkehrungen Und -Verfahren

    HT401 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 54: Während Der Anwendung

    HT401 zeigen. 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Bevor Sie den Funktionswahlschalter drehen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab.
  • Seite 55 HT401 diesem letzten Fall ist der durch Transienten verursachte Stress variabel, deshalb (OMISSIS) muss der Benutzer die Widerstandsfähigkeit des Geräts kennen. DE - 4...

  • Seite 56: Allgemeine Beschreibung

    HT401 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: • DC/ AC TRMS Spannung • DC/AC Spannungsmessung mit niedriger Impedanz (LoZ) • DC/AC TRMS Strom • Widerstand und Durchgangsprüfung • Frequenz • Kapazität • Diodenprüfung • Temperatur mit K-Fühler Jede dieser Funktionen kann über einen 10-stelligen Funktionswahlschalter gewählt...

  • Seite 57: Vorbereitung Für Die Verwendung

    HT401 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte.

  • Seite 58: Nomenklatur

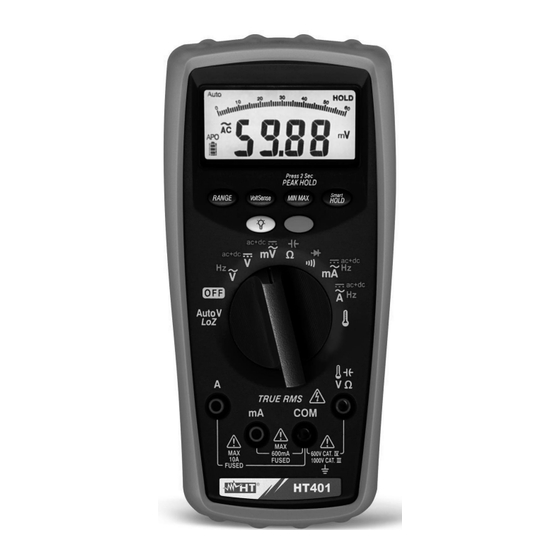

    HT401 4. NOMENKLATUR 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. LCD-Anzeige 2. Funktionstasten 3. MODE Taste 4. Funktionswahlschalter 5. Buchse A 6. Buchse mA 7. Eingangs-Buchse V 8. Eingangs-Buchse COM Abb. 1: Gerätebeschreibung DE - 7...

  • Seite 59: Beschreibung Der Funktionstasten

    HT401 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN Die Funktionen der Taste sind unten beschrieben. Jedes Mal, dass Sie eine Taste drücken, erscheint auf dem Display das Symbol der aktivierten Funktion und der Summer ertönt. 4.2.1. RANGE Taste Drücken Sie die RANGE Taste zur Aktivierung des manuellen Betriebsmodus und zur Deaktivierung der Autorange-Funktion.

  • Seite 60: Interne Moden Des Instruments

    HT401 4.3. INTERNE MODEN DES INSTRUMENTS 4.3.1. PEAK/HOLD Moden Mit aktivierter PEAK/HOLD Funktion ermittelt das Gerät die MAX/MIN Spannungswerte. Wenn einen neuen MAX oder MIN Spitzenwert ermittelt wird, speichert das Gerät den neuen Wert. Drücken Sie die Taste nochmals, um die Speicherung der Spitzenwerte zu beenden.

  • Seite 61: Anweisungen Zum Gebrauch

    HT401 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG WARNUNG Die maximale DC Eingangsspannung beträgt 1000 V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 62: Ac Spannungsmessung Und Frequenz

    HT401 5.2. AC SPANNUNGSMESSUNG UND FREQUENZ WARNUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 63: Ac Spannungsmessung Mit Niedriger Eingangsimpedanz

    HT401 5.3. AC SPANNUNGSMESSUNG MIT NIEDRIGER EINGANGSIMPEDANZ WARNUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 64: Dc Strommessung

    HT401 5.4. DC STROMMESSUNG WARNUNG Der maximale DC Eingangsstrom beträgt 10A. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 65: Ac Strommessung Und Frequenz

    HT401 5.5. AC STROMMESSUNG UND FREQUENZ WARNUNG Der maximale AC Eingangsstrom beträgt 10A. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 66: Widerstandsmessung

    HT401 5.6. WIDERSTANDSMESSUNG WARNUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Widerstandsmessung 1. Wählen Sie die Stellung  / 2. Verbinden Sie die rote Messleitung mit der V Eingangsbuchse, und die schwarze Messleitung mit der COM Eingangsbuchse 3.

  • Seite 67: Diodenprüfung Und Durchgangstest

    HT401 5.7. DIODENPRÜFUNG UND DURCHGANGSTEST WARNUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 8: Diodenprüfung und Durchgangstest 1. Wählen Sie die Stellung 2. Drücken Sie die MODE Taste für die Diodenprüfung. Das Symbol "...

  • Seite 68: Kapazitätmessung

    HT401 5.8. KAPAZITÄTMESSUNG WARNUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten Abb. 9: Kapazitätmessung 1. Wählen Sie die Stellung  / 2. Drücken Sie die MODE Taste zur Aktivierung der Kapazitätmessung.

  • Seite 69: Temperaturmessung Mit K-Temperaturfühler

    HT401 5.9. TEMPERATURMESSUNG MIT K-TEMPERATURFÜHLER Abb. 10: Temperaturmessung mit K-Temperaturfühler 1. Wählen Sie die Stellung 2. Drücken Sie die MODE Taste zur Auswahl der Messung in °C oder °F 3. Verbinden Sie den Adapter in die Eingangsbuchsen V und COM dabei achten Sie auf die rote und schwarze Farbe 4.

  • Seite 70: Wartung Und Pflege

    HT401 6. WARTUNG UND PFLEGE WARNUNG • Nur Fachleute oder ausgebildete Techniker sollten dieses Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingans-Anschlüssen, bevor Sie diese Tätigkeit durchführen • Benutzen Gerät nicht Umgebungen hohem Luftfeuchtigkeitspegel oder hohen Temperaturen. Setzen Sie es nicht direktem Sonnenlicht aus •...

  • Seite 71: Technische Daten

    HT401 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Genauigkeit ist angegeben als ±[% Anzeige + (Ziffer* Auflösung)] bei 23°C±5°C, < 80%RH DC Spannung Messbereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz (0.08rdg+10Ziffern) 60.00mV 0.01mV 600.0mV 0.1mV 6.000V 0.001V 1000VDC/ACrms 10M // < 100pF (0.08Anzeige+2Ziffern) 60.00V...
  • Seite 72 HT401 DC Strom Messbereich Auflösung Genauigkeit Messzeit Überlastschutz 60.00mA 0.01mA 600.0mA 0.1mA 3min (A) max 440mA (mA) (0.8Anzeige+3Ziffern) 10min (mA) max 11A (A) 6.000A 0.001A 10.00A 0.01A AC TRMS Strom Genauigkeit Messbereich Auflösung Messzeit Überlastschutz (50Hz 1kHz) 60.00mA 0.01mA 3min (A) max 440mA (mA) 600.0mA...

  • Seite 73: Elektrische Eigenschaften

    HT401 Durchgangstest Genauigkeit Messbereich Auflösung Überlastschutz  (0.8Anzeige+5Ziffern) 1000VDC/ACrms 0.1 Summer aktiv für R < 30 und nicht aktiv für R > 100 Kapazität Messbereich Auflösung Genauigkeit Überlastschutz 1.000F 0.001F 10.00F 0.01F (1.2Anzeige+2Ziffern) 1000VDC/ACrms 100.0F 0.1F 1.000mF 0.001mF 10.00mF 0.01mF Maximale Zeit zur Erreichung eines Resultats: 0.7s C<1mF;...

  • Seite 74: Umweltbedingungen

    HT401 7.2. UMWELTBEDINGUNGEN 7.2.1. Klimabedingungen für den Gebrauch Bezugstemperatur: 23°C ± 5°C Betriebstemperatur: -10°C ÷ 50°C Zulässige Betriebs-Luftfeuchtigkeit: <80%RH (-10°C ÷ 30°C) <75%RH (30°C ÷ 40°C) <45%RH (40°C ÷ 50°C) Lagertemperatur: -20°C ÷ 60°C Lager-Luftfeuchtigkeit: <80%RH Dieses Gerät ist konform im Sinne der Niederspannungsrichtlinie 2014/35/EU, (LVD) und der EMV Richtlinie 2014/30/EU Dieses Produkt ist konform im Sinne der Europäischen Richtlinie 2011/65/EU...

  • Seite 75: Service

    HT401 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
