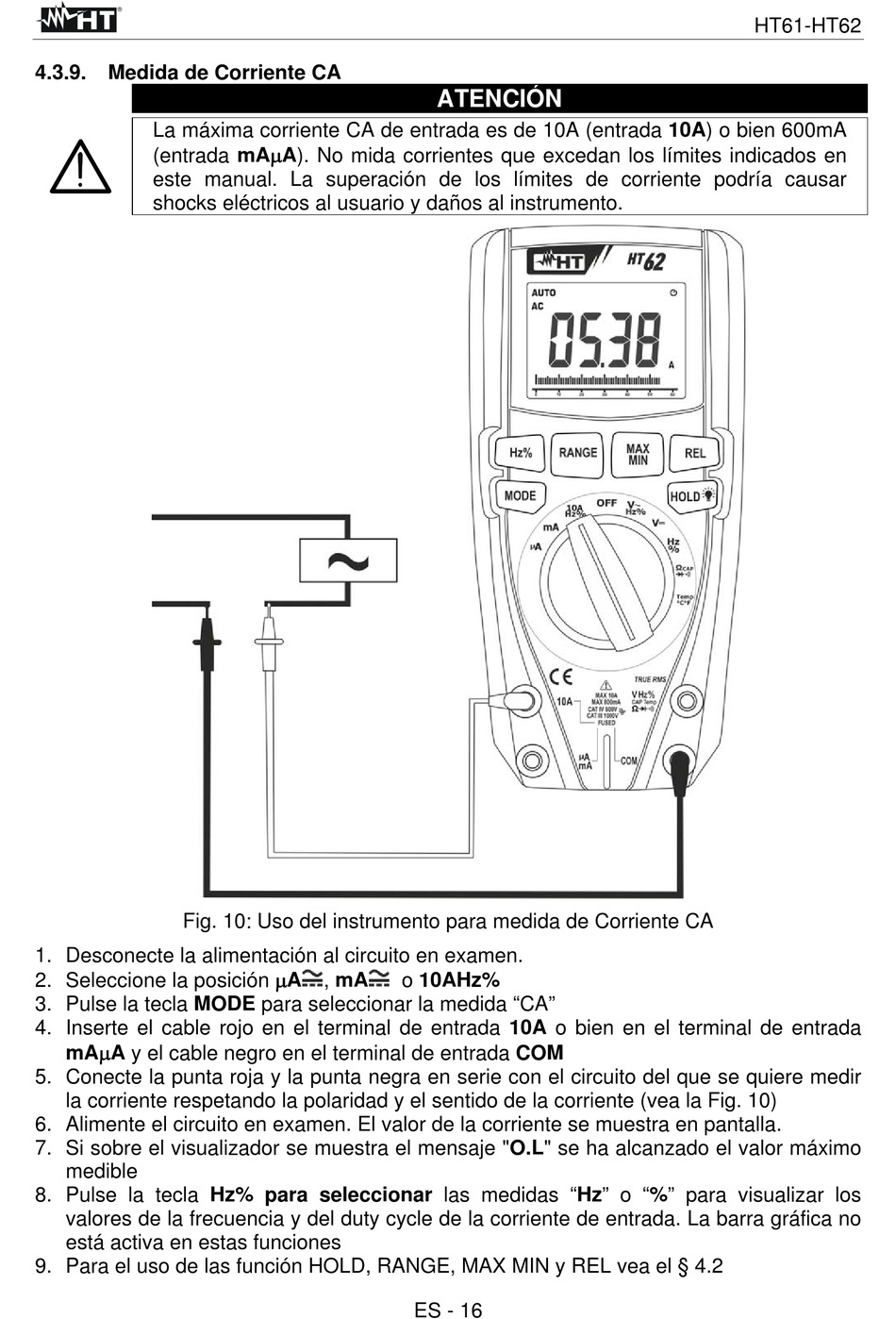

4.3.9. Medida de Corriente CA

La máxima corriente CA de entrada es de 10A (entrada 10A) o bien 600mA
(entrada mAA). No mida corrientes que excedan los límites indicados en
este manual. La superación de los límites de corriente podría causar
shocks eléctricos al usuario y daños al instrumento.
Fig. 10: Uso del instrumento para medida de Corriente CA
1. Desconecte la alimentación al circuito en examen.
2. Seleccione la posición A
3. Pulse la tecla MODE para seleccionar la medida "CA"
4. Inserte el cable rojo en el terminal de entrada 10A o bien en el terminal de entrada
mAA y el cable negro en el terminal de entrada COM
5. Conecte la punta roja y la punta negra en serie con el circuito del que se quiere medir
la corriente respetando la polaridad y el sentido de la corriente (vea la Fig. 10)
6. Alimente el circuito en examen. El valor de la corriente se muestra en pantalla.
7. Si sobre el visualizador se muestra el mensaje "O.L" se ha alcanzado el valor máximo
medible
8. Pulse la tecla Hz% para seleccionar las medidas "Hz" o "%" para visualizar los
valores de la frecuencia y del duty cycle de la corriente de entrada. La barra gráfica no
está activa en estas funciones
9. Para el uso de las función HOLD, RANGE, MAX MIN y REL vea el § 4.2
ATENCIÓN
, mA o 10AHz%
ES - 16
HT61-HT62
