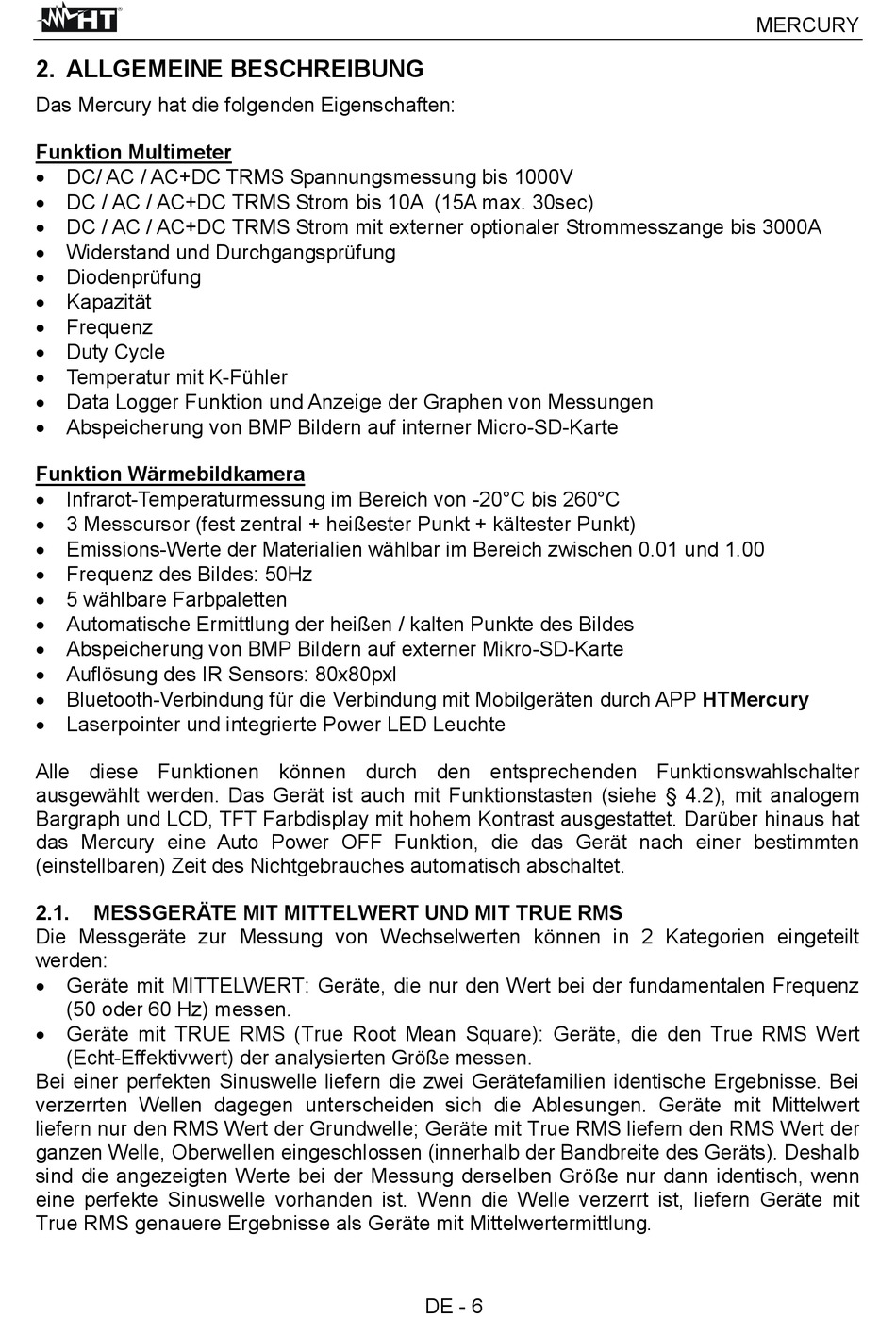

2. ALLGEMEINE BESCHREIBUNG

Das Mercury hat die folgenden Eigenschaften:
Funktion Multimeter
 DC/ AC / AC+DC TRMS Spannungsmessung bis 1000V
 DC / AC / AC+DC TRMS Strom bis 10A (15A max. 30sec)
 DC / AC / AC+DC TRMS Strom mit externer optionaler Strommesszange bis 3000A
 Widerstand und Durchgangsprüfung
 Diodenprüfung
 Kapazität
 Frequenz
 Duty Cycle
 Temperatur mit K-Fühler
 Data Logger Funktion und Anzeige der Graphen von Messungen
 Abspeicherung von BMP Bildern auf interner Micro-SD-Karte
Funktion Wärmebildkamera
 Infrarot-Temperaturmessung im Bereich von -20°C bis 260°C
 3 Messcursor (fest zentral + heißester Punkt + kältester Punkt)
 Emissions-Werte der Materialien wählbar im Bereich zwischen 0.01 und 1.00
 Frequenz des Bildes: 50Hz
 5 wählbare Farbpaletten
 Automatische Ermittlung der heißen / kalten Punkte des Bildes
 Abspeicherung von BMP Bildern auf externer Mikro-SD-Karte
 Auflösung des IR Sensors: 80x80pxl
 Bluetooth-Verbindung für die Verbindung mit Mobilgeräten durch APP HTMercury
 Laserpointer und integrierte Power LED Leuchte
Alle diese Funktionen können durch den entsprechenden Funktionswahlschalter
ausgewählt werden. Das Gerät ist auch mit Funktionstasten (siehe § 4.2), mit analogem
Bargraph und LCD, TFT Farbdisplay mit hohem Kontrast ausgestattet. Darüber hinaus hat
das Mercury eine Auto Power OFF Funktion, die das Gerät nach einer bestimmten
(einstellbaren) Zeit des Nichtgebrauches automatisch abschaltet.
2.1. MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Die Messgeräte zur Messung von Wechselwerten können in 2 Kategorien eingeteilt
werden:
 Geräte mit MITTELWERT: Geräte, die nur den Wert bei der fundamentalen Frequenz
(50 oder 60 Hz) messen.
 Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert
(Echt-Effektivwert) der analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Gerätefamilien identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Ablesungen. Geräte mit Mittelwert
liefern nur den RMS Wert der Grundwelle; Geräte mit True RMS liefern den RMS Wert der
ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des Geräts). Deshalb
sind die angezeigten Werte bei der Messung derselben Größe nur dann identisch, wenn
eine perfekte Sinuswelle vorhanden ist. Wenn die Welle verzerrt ist, liefern Geräte mit
True RMS genauere Ergebnisse als Geräte mit Mittelwertermittlung.
