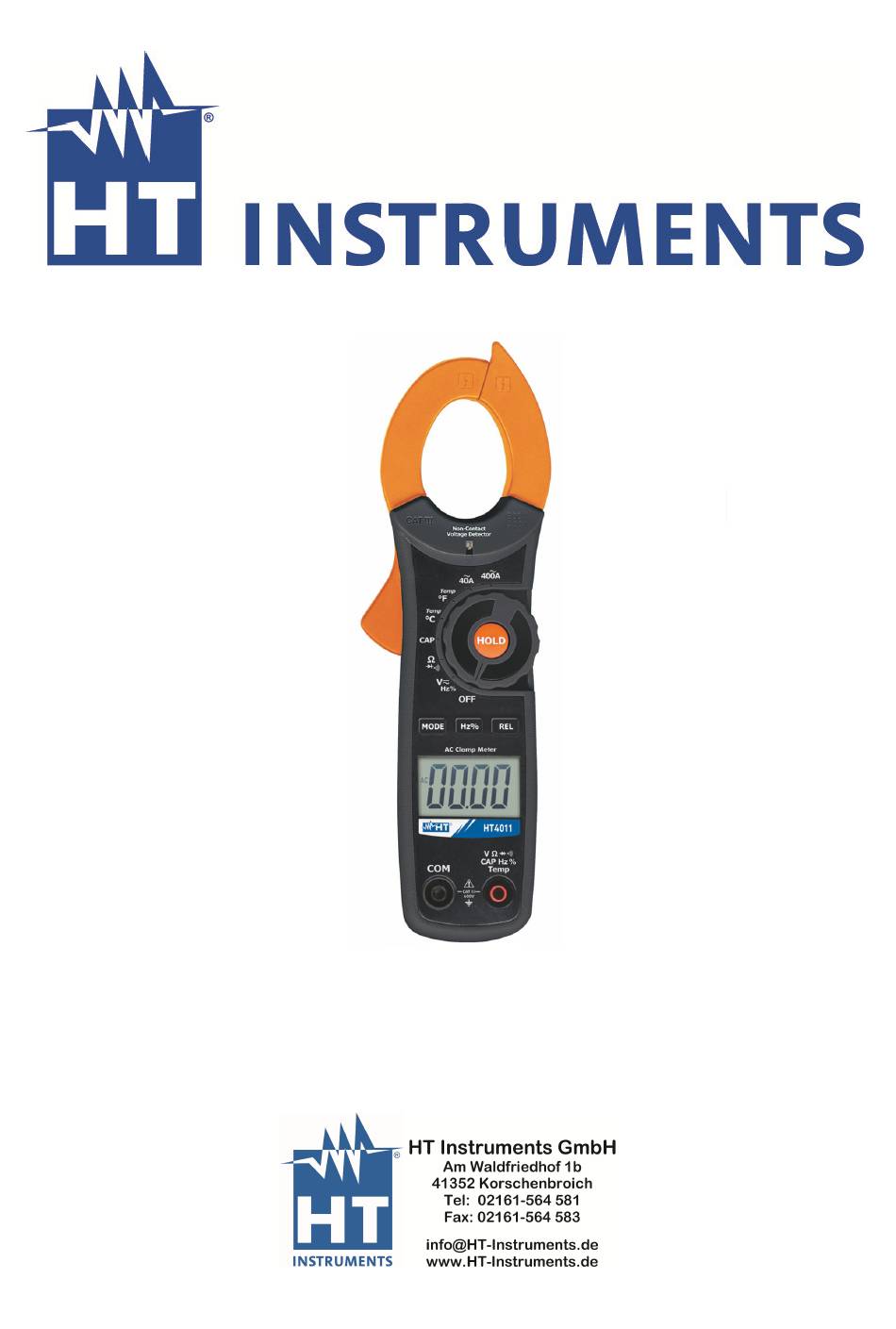

- Seite 1 Bedienungsanleitung HT4011 Copyright HT 2014 Ausführung DE 1.02 - 6/08/2014...
- Seite 2 Copyright HT 2014 Ausführung DE 1.02 - 6/08/2014...
-
Seite 3: Inhaltsverzeichnis
HT4011 INHALT: SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 2.2. -
Seite 4: Sicherheitsvorkehrungen Und Verfahren
HT4011 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 5: Während Des Gebrauchs
HT4011 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Bevor Sie den Funktionswahlschalter drehen und den Messbereich ändern, entfernen Sie den Leiter von der Zange oder die Messleitungen vom Stromkreis. -
Seite 6: Allgemeine Beschreibung
HT4011 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: • DC und AC Spannung bis 600V • AC Strom bis 400A • Widerstand- und Durchgangstest mit Summer • Kapazität • Frequenz mit Messleitungen • Duty Cycle (Tastverhältnis) • Diodenprüfung •... -
Seite 7: Vorbereitung Zum Gebrauch
HT4011 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 8: Bedienungsanleitung

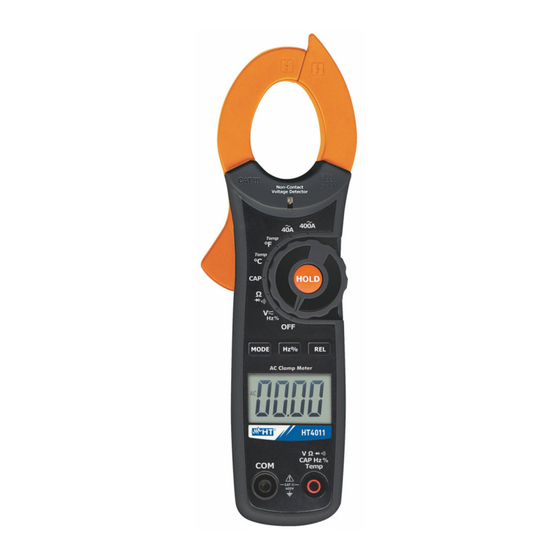

HT4011 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG 4.1.1. Funktionsbeschreibung LEGENDE: 1. Zangenbacken 2. AC Spannung Detektor 3. Funktionswahlschalter 4. Zangenöffner 5. HOLD Taste 6. MODE Taste 7. REL Taste 8. Hz% Taste 9. LCD-Anzeige 10. Eingangsbuchse COM 11. VΩ CAP Hz% Temp Eingangsbuchse Abb. -
Seite 9: Beschreibung Der Funktionstasten
HT4011 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD Taste Durch Drücken der “HOLD” Taste aktivieren Sie die Data HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol “HOLD” wird angezeigt. Dieser Betriebsmodus wird deaktiviert, wenn die “HOLD” Taste erneut gedrückt oder der Funktionswahlschalter gedreht wird. -
Seite 10: Funktionen Des Funktionswahlschalters
HT4011 4.3. FUNKTIONEN DES FUNKTIONSWAHLSCHALTERS 4.3.1. DC Spannungsmessung WARNUNG Die maximale DC Eingangsspannung beträgt 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Ac Spannungsmessung
HT4011 4.3.2. AC Spannungsmessung WARNUNG Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Frequenzmessung Und Duty Cycle-Messung
HT4011 4.3.3. Frequenzmessung und Duty Cycle-Messung WARNUNG • Bei der Frequenzmessung mit Messleitungen ist die maximale AC Eingangsspannung 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 13: Widerstandsmessung
HT4011 4.3.4. Widerstandsmessung WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 5: Verwendung der Zange für Widerstandsmessung 1. Wählen Sie die Stellung Ω Ω Ω Ω aus. 2. Verbinden Sie die rote Messleitung mit der VΩ Ω Ω Ω... -
Seite 14: Kapazitätmessung
HT4011 4.3.5. Kapazitätmessung WARNUNG Bevor Sie Kapazitätsmessungen bei Schaltkreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Abb. 6: Verwendung der Zange für Kapazitätsmessung 1. Wählen Sie die CAP Stellung aus. -
Seite 15: Durchgangstest Und Dioden-Test
HT4011 4.3.6. Durchgangstest und Dioden-Test WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung der Zange für Durchgangstest und Dioden-Test 1. Wählen Sie die Stellung Ω Ω Ω Ω... -
Seite 16: Temperaturmessung In °C/°F
Oberflächen. Spannungen höher als 30Vrms oder 60VDC verursachen das Risiko eines elektrischen Schlages. Abb. 8: Verwendung der HT4011 für Temperaturmessung 1. Wählen Sie die Temp°C oder Temp°F Stellung aus. 2. Verbinden Sie den mitgelieferten K-Typ Drahtfühler mit der VΩ Ω Ω Ω... -
Seite 17: Ac Strommessung
HT4011 4.3.8. AC Strommessung WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Die maximale AC Stromstärke beträgt 400A AC. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das... -
Seite 18: Wartung Und Pflege
HT4011 5. WARTUNG UND PFLEGE 5.1. ALLGEMEINE INFORMATIONEN 1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. -
Seite 19: Technische Daten
HT4011 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als ± [% Ablesung + (Anzahl von Ziffern) x Auflösung]. Sie bezieht sich au eine Temperatur 18°C ÷ 28°C mit relativer Luftfeuchtigkeit <75% RH. AC Spannung (Autorange) Eingangs- Bereich Auflösung... -
Seite 20: Referenz Richtlinien
HT4011 Frequenz mit Messleitungen (Autorange) Empfindlich- Überlastschutz Bereich Auflösung Genauigkeit keit 0.01Hz 10.00Hz 49.99Hz ÷ 0.1Hz 50.0Hz 499.9Hz ÷ 600VDC/ACrms (1.5%Abl+2Ziff) 15Vrms ± ≥ 0.001kHz 0.500kHz 4.999kHz ÷ 0.01kHz 5.00kHz 10.0kHz ÷ Duty Cycle /Tastverhältnis (Autorange) Bereich Auflösung Genauigkeit 0.1% 0.5%... -
Seite 21: Mitgeliefertes Zubehör
HT4011 6.3. MITGELIEFERTES ZUBEHÖR • Zwei Messleitungen 2mm Prüfspitze • Adapter + K-Typ Drahtfühler • Schutztasche • Batterien • Bedienungsanleitung 6.4. OPTIONALES ZUBEHÖR Fühlerdia Temperatur- Genauigkeit Fühlerlänge Modell Beschreibung meter Intervall (mm) (bei 100°C) (mm) TK107 Luft- und Gastemperatur ± 2.2Abl. -
Seite 22: Service
HT4011 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
