4.3.3. Medida de Frecuencia y Duty Cycle

La máxima tensión CA de entrada es de 1000V. No mida tensiones que
excedan los límites indicados en este manual. La superación de los límites
de tensión podría causar shocks eléctricos al usuario y daños al
instrumento.

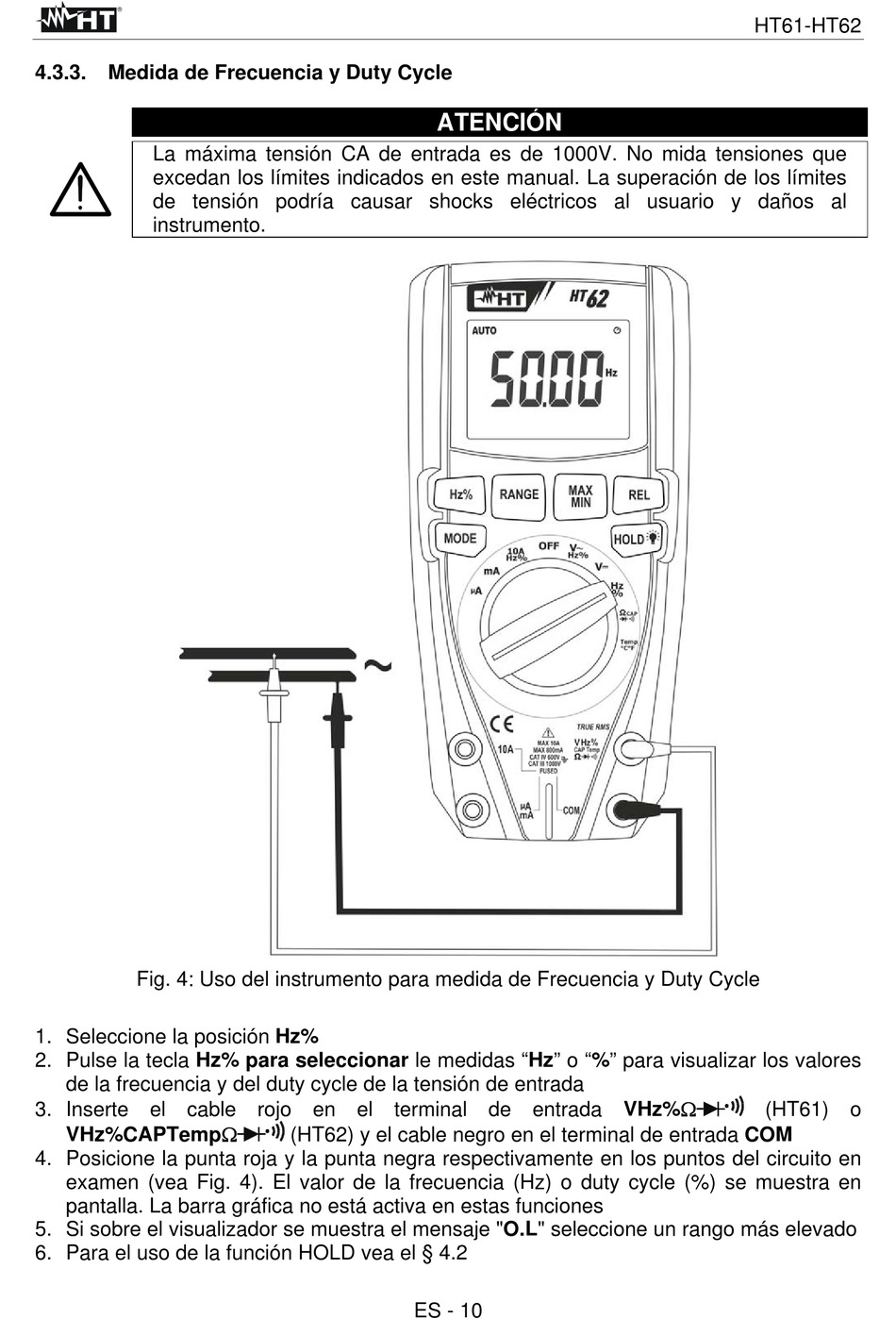

Fig. 4: Uso del instrumento para medida de Frecuencia y Duty Cycle
1. Seleccione la posición Hz%
2. Pulse la tecla Hz% para seleccionar le medidas "Hz" o "%" para visualizar los valores
de la frecuencia y del duty cycle de la tensión de entrada
3. Inserte el cable rojo en el terminal de entrada VHz%
VHz%CAPTemp
4. Posicione la punta roja y la punta negra respectivamente en los puntos del circuito en
examen (vea Fig. 4). El valor de la frecuencia (Hz) o duty cycle (%) se muestra en
pantalla. La barra gráfica no está activa en estas funciones
5. Si sobre el visualizador se muestra el mensaje "O.L" seleccione un rango más elevado
6. Para el uso de la función HOLD vea el § 4.2
ATENCIÓN
(HT62) y el cable negro en el terminal de entrada COM
ES - 10
HT61-HT62
(HT61) o
