4.3.4. Mesure de Résistance et Test de Continuité
Avant d'effectuer toute mesure de résistance, vérifier que l'alimentation du
circuit sous test est coupée et que tous les condensateurs, si présents, sont
déchargés.

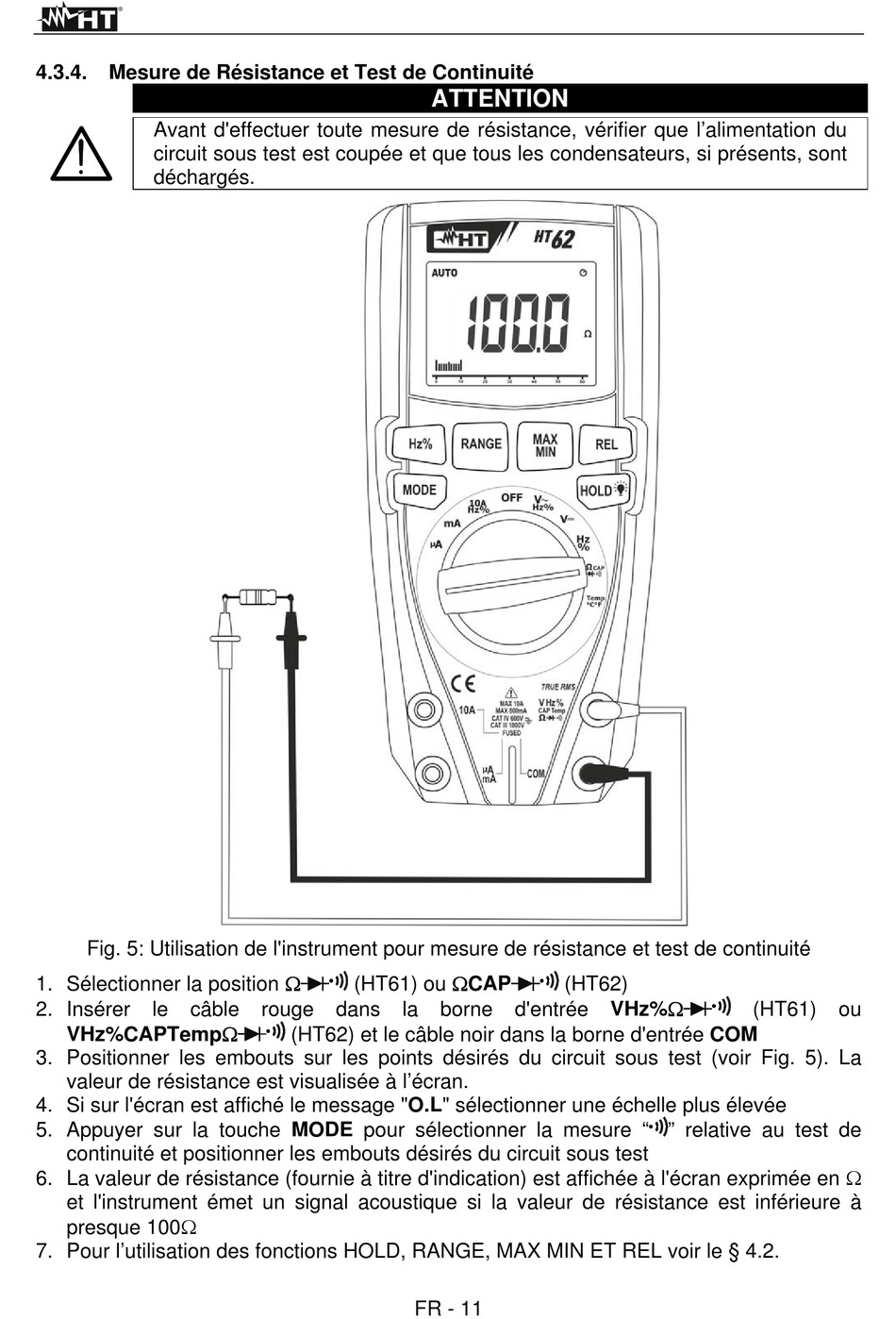

Fig. 5: Utilisation de l'instrument pour mesure de résistance et test de continuité
1. Sélectionner la position 
2. Insérer le câble
VHz%CAPTemp
3. Positionner les embouts sur les points désirés du circuit sous test (voir Fig. 5). La
valeur de résistance est visualisée à l'écran.
4. Si sur l'écran est affiché le message "O.L" sélectionner une échelle plus élevée
5. Appuyer sur la touche MODE pour sélectionner la mesure " " relative au test de
continuité et positionner les embouts désirés du circuit sous test
6. La valeur de résistance (fournie à titre d'indication) est affichée à l'écran exprimée en 
et l'instrument émet un signal acoustique si la valeur de résistance est inférieure à
presque 100
7. Pour l'utilisation des fonctions HOLD, RANGE, MAX MIN ET REL voir le § 4.2.
(HT61) ou CAP
rouge dans la
(HT62) et le câble noir dans la borne d'entrée COM
FR - 11
ATTENTION
(HT62)
borne d'entrée VHz% (HT61) ou
