HT576 Inhalt: SICHERHEITSHINWEISE ....................2 1.1. Vorbereitung.........................3 1.2. Während des Gebrauchs .....................3 1.3. Nach dem Gebrauch ....................4 1.4. Überspannungskategorien-definitionen ...............4 ALLGEMEINE BESCHREIBUNG .................5 2.1. Echt effektivwert und Mittelwert-definitionen..............5 2.2. Effektivwert und Scheitelfaktor-Definitionen ..............5 VORBEREITUNGEN FÜR DEN GEBRAUCH ..............6 3.1. Vorabprüfung........................6 3.2. -
Seite 4: Sicherheitshinweise
HT576 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 5: Vorbereitung
HT576 1.1. VORBEREITUNG • Dieses Gerät wurde für den Gebrauch in Umgebungen der Schutzklasse 2 entworfen. • Es kann zum Messen von Spannungen und Strömen in Installationen der Anwendungskategorie CAT III - 600 V und der Kategorie CAT II - 1000 V benutzt werden. -
Seite 6: Nach Dem Gebrauch
HT576 1.3. NACH DEM GEBRAUCH • Sobald die Messungen beendet sind, schalten Sie das Instrument aus. • Wenn das Instrument für eine längere Zeit nicht benutzt wird, entfernen Sie bitte die Batterien. 1.4. ÜBERSPANNUNGSKATEGORIEN-DEFINITIONEN Die Norm EN 61010-1: Sicherheitsstandards für elektrische Messgeräte, Steuerungs- und Laboranwendung, Artikel 1: Allgemeine Erfordernisse, definiert was die Messkategorie, gewöhnlich über die Überspannungskategorie aussagt... -
Seite 7: Allgemeine Beschreibung
HT576 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen ausführen: • DC und AC Spannung • DC und AC Strom • Widerstandmessung und Durchgangsprüfung • Diodentest Jede dieser Funktionen kann mittels des 9-stelligen Drehschalters gewählt werden. Es stehen noch weitere vier Funktionstasten, die eine Umschaltung der Funktionen über das Display ermöglichen zur Verfügung. -
Seite 8: Vorbereitungen Für Den Gebrauch
HT576 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Multimeter wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein). -
Seite 9: Bedienungsanweisungen

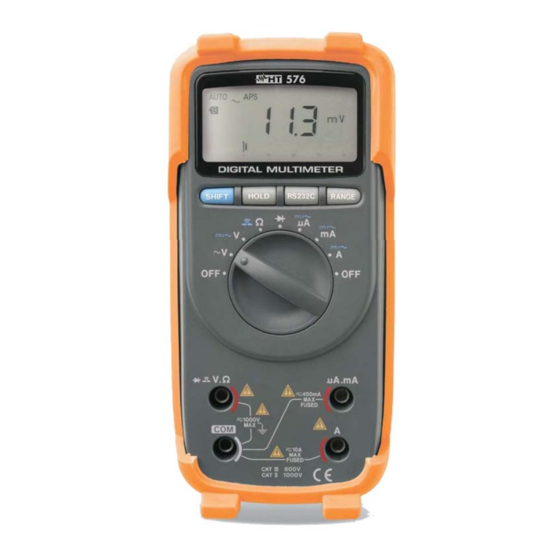

HT576 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1. LCD-Display. 2. Funktionstasten 3. Drehschalter 4. Eingangsbuchsen Abbildung 1: Messgerätebeschreibung DE - 7... -
Seite 10: Funktionstasten
HT576 4.2. FUNKTIONSTASTEN Die Handhabung der Funktionstasten sehen sie unten. Wenn sie die Funktionstaste drücken, leuchtet ein Anzeigesymbol auf, und der Signaltongeber erklingt. Wenn Sie die Position des Drehschalters verändern, löschen Sie die gewählte Einstellung und die Grundfunktion ist wieder eingestellt. -
Seite 11: Spezial Funktionen
HT576 4.3. SPEZIAL FUNKTIONEN 4.3.1. Auto Power Off Diese Option bleibt so lange angewählt, bis das Multimeter ausgeschaltet wird. Das Instrument wird sich innerhalb von 30 Minuten abschalten, wenn folgendes passiert: • Wenn keine Taste gedrückt wird. • Wenn der Messbereich sich nicht ändert. - Seite 12 HT576 Abb. 2: Kabelverbindung und Kommunikationsaufbau DE - 10...
-
Seite 13: Messbereichsbescheibung
HT576 4.4. MESSBEREICHSBESCHEIBUNG 4.4.1. DC Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 1000V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 3: DC Spannungsmessung 1. Wählen Sie diese Schalterstellung. -
Seite 14: Ac Trms Spannungsmessung
HT576 4.4.2. AC TRMS Spannungsmessung ACHTUNG Max. Eingangsspannung AC 1000V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 4: AC Spannungsmessung Wählen Sie diese Schalterstellung. Verbinden Sie die Messleitungen wie folgt, die rote in die Buchse und die schwarze in COM Buchse (Abb. -
Seite 15: Diodentest
HT576 4.4.3. Diodentest ACHTUNG Bevor Sie irgendwelche Diodenprüfungen durchführen, entfernen Sie die Spannung am Messkreis, der geprüft werden soll, und entladen Sie alle Kondensatoren. Abb. 5: Diodentest 1. Wählen Sie diese Schalterstellung. 2. Verbinden Sie die Messleitungen wie folgt, die rote in die... -
Seite 16: Widerstandsmessung Und Durchgangstest
HT576 4.4.4. Widerstandsmessung und Durchgangstest ACHTUNG Bevor Sie irgendwelche Widerstandsprüfungen durchführen, entfernen Sie die Spannung am Messkreis, der geprüft werden soll, und entladen Sie alle Kondensatoren. Abb. 6: Widerstandmessung oder Durchgangsprüfung 1. Wählen Sie diese Schalterstellung. 2. Verbinden Sie die Messleitungen wie folgt, die rote in... - Seite 17 HT576 Max. Eingangsstrom DC 10A. Versuchen Sie keinen Strom zu messen, der höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 7: DC Strommessung 1. Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an! 2.
-
Seite 18: Ac Strommessung
HT576 4.4.6. AC Strommessung ACHTUNG Max. Eingangsstrom AC 10A. Versuchen Sie keinen Strom zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 8: AC TRMS Strommessung Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an! 1. -
Seite 19: Wartung
HT576 5. WARTUNG 5.1. ALLGEMEINES Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 20: Technische Daten
HT576 6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <80%. Messbereich Spannung DC Innenwiderstand Bereich Auflösung Genauigkeit Schutz vor Überlast 400mV 0.1mV... - Seite 21 HT576 Bereich Auflösung Genauigkeit Shunt Schutz vor Überlast 400 μA 0.1 μA 500Ω 4000 μA 1 μA 50Ω 0.5A / 660V (or 700V) ±(2.0%rdg+2dgt) 10 μA 40 mA 5Ω Flinke Sicherung 400 mA 0.1 mA 0.5Ω ±(2.0%rdg+5dgt) 10 A 10mA 0.05Ω...
-
Seite 22: Elektrisch
Europäischen Richtlinie für Niederspannungsgeräte 73/23/EEC (LVD) und EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 6.3. ZUBEHÖR 6.3.1. Standard Zubehör Instrument HT576, 2 Messleitungen, Bedienerhandbuch, Batterie (beigepackt), 6.3.2. Optionales Zubehör Schutztasche – Best.-Nr.: B80, Software und serielles Schnittstellenkabel CP-05 DE - 20... -
Seite 23: Service
HT576 7. SERVICE 7.1. GARATIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie... - Seite 24 HT576 DE - 22...
