© Copyright HT ITALIA 2024
Release 2.00 - 19/09/24
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT8100

Inhaltszusammenfassung für HT Instruments HT8100

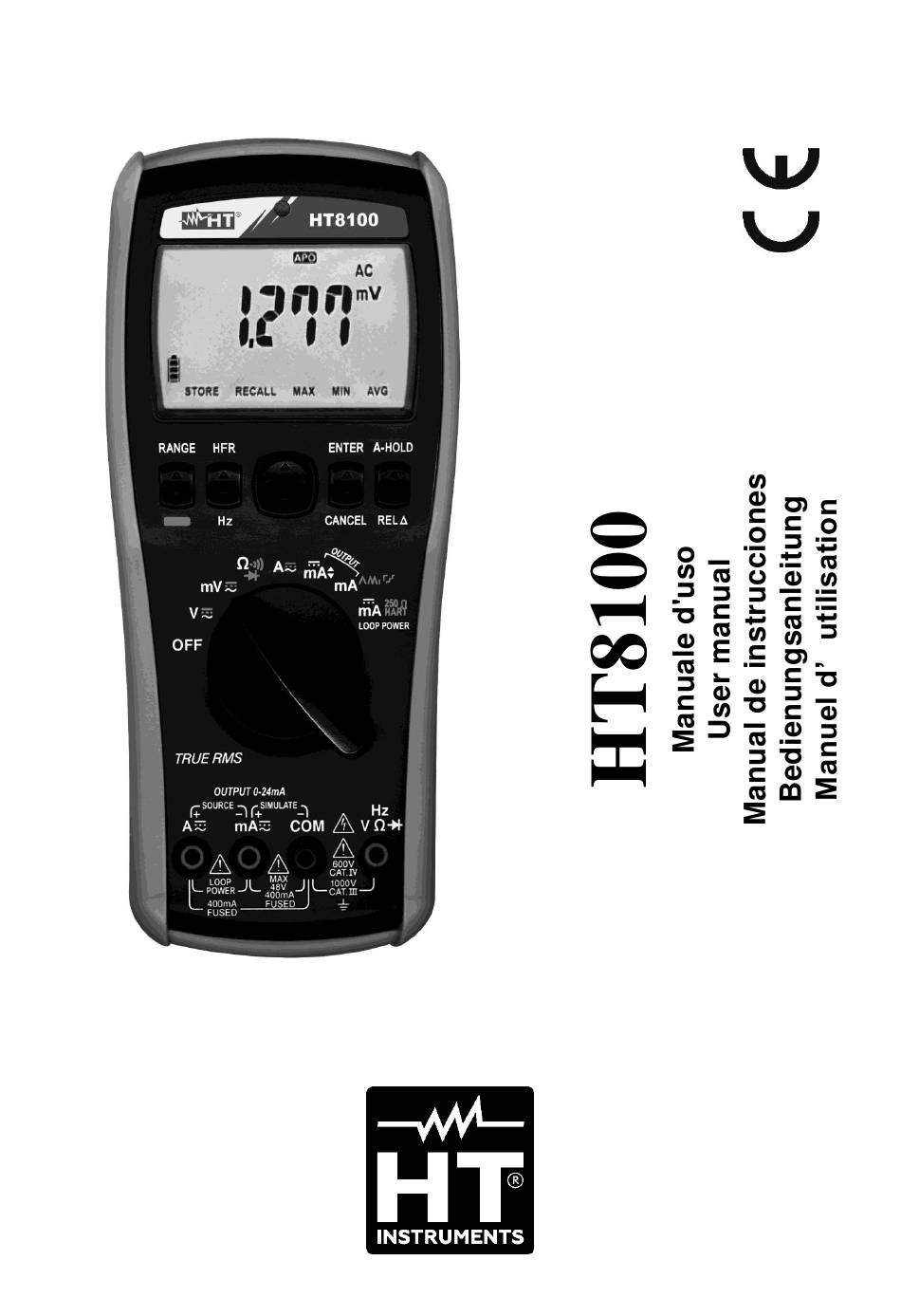

  • Seite 1 © Copyright HT ITALIA 2024 Release 2.00 - 19/09/24...
  • Seite 29 ENGLISH User Manual © Copyright HT ITALIA 2024 Release EN 2.00 - 19/09/24...
  • Seite 81 DEUTSCH Benutzerhandbuch © Copyright HT ITALIA 2024 Ausführung DE 2.00 - 19/09/24...
  • Seite 82 HT8100 Inhaltsverzeichnis: SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während der Anwendung ....................3 1.3. Nach Gebrauch ....................... 3 1.4. messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 2.2.

  • Seite 83: Sicherheitsvorkehrungen Und Verfahren

    HT8100 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 84: Während Der Anwendung

    HT8100 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Bevor Sie den Funktionswahlschalter drehen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab.

  • Seite 85: Allgemeine Beschreibung

    HT8100 2. ALLGEMEINE BESCHREIBUNG Das Gerät HT8100 führt die folgenden Messungen durch: • DC und AC+DC TRMS Spannung • DC und AC+DC TRMS Strom • Widerstand und Durchgangsprüfung • Wechselspannungs- und -stromfrequenz • Diodenprüfung • Erzeugung von Strom mit Amplitude bis 24mA DC mit Anzeige in mA und % •...

  • Seite 86: Vorbereitung Für Die Verwendung

    HT8100 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte.

  • Seite 87: Bedienungsanleitung

    HT8100 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Auto Backlight 2. LCD-Anzeige 3. Funktionstasten 4. MODE Taste 5. Funktionswahlschalter 6. COM Eingangsbuchse 7. mA Eingangsbuchse 8. HzV Eingangsbuchse 9. A Eingangsbuchse Abb. 1: Gerätebeschreibung DE - 6...

  • Seite 88: Beschreibung Der Funktionstasten

    HT8100 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN Die Funktionen der Tasten sind unten beschrieben. Jedes Mal, dass Sie eine Taste drücken, erscheint auf dem Display das Symbol der aktivierten Funktion und der Summer ertönt. ha formattato: Tipo di carattere: 5 pt 4.2.1. A-HOLD und REL Tasten ➢...
  • Seite 89 HT8100 • Das Wandern vom AutoTest-Betrieb zum Manual-Betrieb (siehe § 4.3.2). • • Deaktivierung der Auto Power OFF Funktion (siehe § 4.3.6) DE - 8...

  • Seite 90: Innenbetriebe Des Gerätes

    HT8100 4.3. INNENBETRIEBE DES GERÄTES 4.3.1. MIN/MAX/AVG Messung In jeder Funktion, außer der Stromerzeugungsfunktion, können Sie die Ermittlung des Maximalen, Minimalen und Durchschnittlichen Werts (AVG) der analysierten Größe wie folgt aktivieren: 1. Mithilfe des Wahlschalters mit 4 Pfeilen wählen Sie die Symbole “MAX”, “MIN” oder “AVG”...

  • Seite 91: Store Und Recall Betriebe

    HT8100 4.3.5. STORE und RECALL Betriebe Für jede Messfunktion, außer der Stromerzeugungsfunktion, können Sie den im Display angezeigten Wert im Gerätespeicher abspeichern und den abgespeicherten Wert jederzeit auf dem Display aufrufen. Das Gerät ermöglicht es, maximal 100 Daten im Speicher abzuspeichern.

  • Seite 92: Erzeugung Von Ausgangs-Gleichstrom

    HT8100 4.3.7. Erzeugung von Ausgangs-Gleichstrom Der “OUTPUT” Abschnitt des Funktionswahlschalters definiert die Möglichkeit, mit dem Gerät einen Ausgangs-Gleichstrom in den wählbaren Messbereichen 0-20mA oder 4- 20mA zu erzeugen. Das Gerät kann in den folgenden Betriebsarten funktionieren: Gleichstromquelle → Erzeugung von Gleichstrom (siehe § 4.4.7).
  • Seite 93 HT8100 4.4. MESSUNG 4.4.1. DC Spannungsmessung WARNUNG Die maximale DC Eingangsspannung beträgt 1000 V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 94: Messung

    HT8100 4.4.2. AC Spannungs- und Frequenzmessung WARNUNG Die maximale AC Eingangsspannung beträgt 1000Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.
  • Seite 95 HT8100 8. Zur Verwendung der HOLD Funktion siehe § 4.2.1, zur Messung der MAX/MIN/AVG Werte siehe § 4.3.1, zur relativen Messung siehe § 4.2.1 und zum Speichern des Ergebnisses siehe § 4.3.5. DE - 14...

  • Seite 96: Dc Strommessung

    HT8100 4.4.3. DC Strommessung WARNUNG Der maximale DC Eingangsstrom beträgt 1A. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Strom-Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 97: Ac Strom- Und Frequenzmessung

    HT8100 4.4.4. AC Strom- und Frequenzmessung WARNUNG Der maximale AC Eingangsstrom beträgt 1A. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Strom-Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 98: Widerstandsmessung Und Durchgangsprüfung

    HT8100 4.4.5. Widerstandsmessung und Durchgangsprüfung WARNUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie die  Stellung. Das Symbol “M” wird im Display angezeigt.

  • Seite 99: Diodenprüfung

    HT8100 4.4.6. Diodenprüfung WARNUNG Entfernen Sie vor jeder Diodenprüfung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie die  Stellung. 2. Drücken Sie die MODE Taste zur Auswahl der Diodenprüfung. Das Symbol “...
  • Seite 100 HT8100 DE - 19...

  • Seite 101: Erzeugung Von Gleichstrom

    HT8100 4.4.7. Erzeugung von Gleichstrom WARNUNG Der maximale, mit dem Gerät erzeugte Ausgangs-Gleichstrom beträgt 24mA mit interner Batteriespannung > 4,5VDC. ha formattato: Tipo di carattere: 4 pt Abb. 8: Verwendung des Gerätes für Gleichstromerzeugung 1. Schalten Sie das Gerät ein, und dabei drücken und halten Sie die RANGE Taste zur Auswahl des Messbereiches 0-20mA oder 4-20mA.

  • Seite 102: Simulation Eines Wandlers

    HT8100 4.4.8. Simulation eines Wandlers WARNUNG In diesem Betrieb liefert das Gerät einen einstellbaren Ausgangsstrom bis 24mADC. Es ist notwendig, eine externe Versorgung mit Spannung zwischen 6V und 48VDC zu liefern, um den Strom einstellen zu können. Abb. 9: Verwendung des Gerätes für die Simulation eines Wandlers 1.

  • Seite 103: Messung Von Ausgangs-Gleichstrom Aus Externen Wandlern (Loop)

    HT8100 4.4.9. Messung von Ausgangs-Gleichstrom aus externen Wandlern (Loop) WARNUNG In diesem Betrieb liefert das Gerät eine Ausgangsspannung > 24VDC / 20mA, die in der Lage ist, einen externen Wandler zu versorgen und die gleichzeitige Messung des Schleifenstroms (Loop) zu ermöglichen.

  • Seite 104: Wartung Und Pflege

    HT8100 5. WARTUNG UND PFLEGE WARNUNG • Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen. • Benutzen Gerät nicht Umgebungen hohem Luftfeuchtigkeitspegel oder hohen Temperaturen. Setzen Sie es nicht direktem Sonnenlicht aus.

  • Seite 105: Technische Daten

    HT8100 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Die Genauigkeit ist angegeben als [% Anz. + (Ziffer * Auflösung)] bei 23°C±5°C, <80%RH DC Spannung Genauigkeit Eingangswiderstand Überlastschutz Bereich Auflösung (0.05%Anzeige+30Ziffern) 50.000mV 0.001mV 500.00mV 0.01mV 5.0000V 0.0001V 1000VDC/ACrms 10M // <100pF (0.05%Anzeige+5Ziffern) 50.000V...
  • Seite 106 HT8100 50.000mA 0.001mA 1 Min (A Eingang) (0.05%Anzeige + 5Ziffern) max 440mA 10 Min (mA Eingang) 1.000A 0.001A AC TRMS Strommessung Genauigkeit Bereich Auflösung Max. Messzeit Überlastschutz (sinusförmiges Signal) (1.0%Anz. + 20Ziffern) 50.000mA 0.001mA (40Hz ÷ 70Hz) 1min (input A) max 440mA (2.0%Anz.
  • Seite 107 HT8100 Empfindlichkeit (Spitze-Spitze) Funktion Bereich 5Hz ÷ 10kHz 10kHz ÷ 100kHz 50.000mV AC mV 10mV 100mV 500.00mV 5.0000V 50.000V AC V 500.00V 1000.0V nicht spezifiziert 50.000mA 10mA AC A 1.000A 300mA Signalempfindlichkeit für Frequenzmessung Empfindlichkeit (Spitze-Spitze) Funktion Bereich 5Hz ÷ 10kHz 10kHz ÷...
  • Seite 108 HT8100 DE - 27...

  • Seite 109: Elektrische Eigenschaften

    HT8100 Erzeugter Gleichstrom – Ausgangsrampe Rampentyp: Beschreibung Tätigkeit Übergang von 0% →100% →0% in 40s Langsame lineare Rampe Übergang von 0% →100% →0% in 20s Schnelle lineare Rampe 0% →100% →0% mit Rampen von 15s Langsame Stufenrampe 0% →100% →0% mit Rampen von 5s Schnelle Stufenrampe Ausgangsspannung: 32.0VDC ;...

  • Seite 110: Umweltbedingungen

    HT8100 Stromversorgung Batterietyp: 4 x 1,5V alkalisch Typ AA IEC LR6 Symbol “ ” mit Batteriespannung < ca. 4,5V Batteriewarnanzeige: Batterielebensdauer: ca. 100 Stunden Automatische Ausschaltung: Nach 20 Minuten (deaktivierbar) Schmelzsicherung: 2x F440mA/1000V, 10kA Typ Bussmann Speicher Eigenschaften: max 100 Speicherstellen...

  • Seite 111: Service

    HT8100 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
