4.3.4. Medida de Resistencia y Prueba Continuidad

Antes de efectuar cualquier medida de resistencia asegúrese que el circuito
en examen no esté alimentado y que eventuales condensadores presentes
estén descargados.

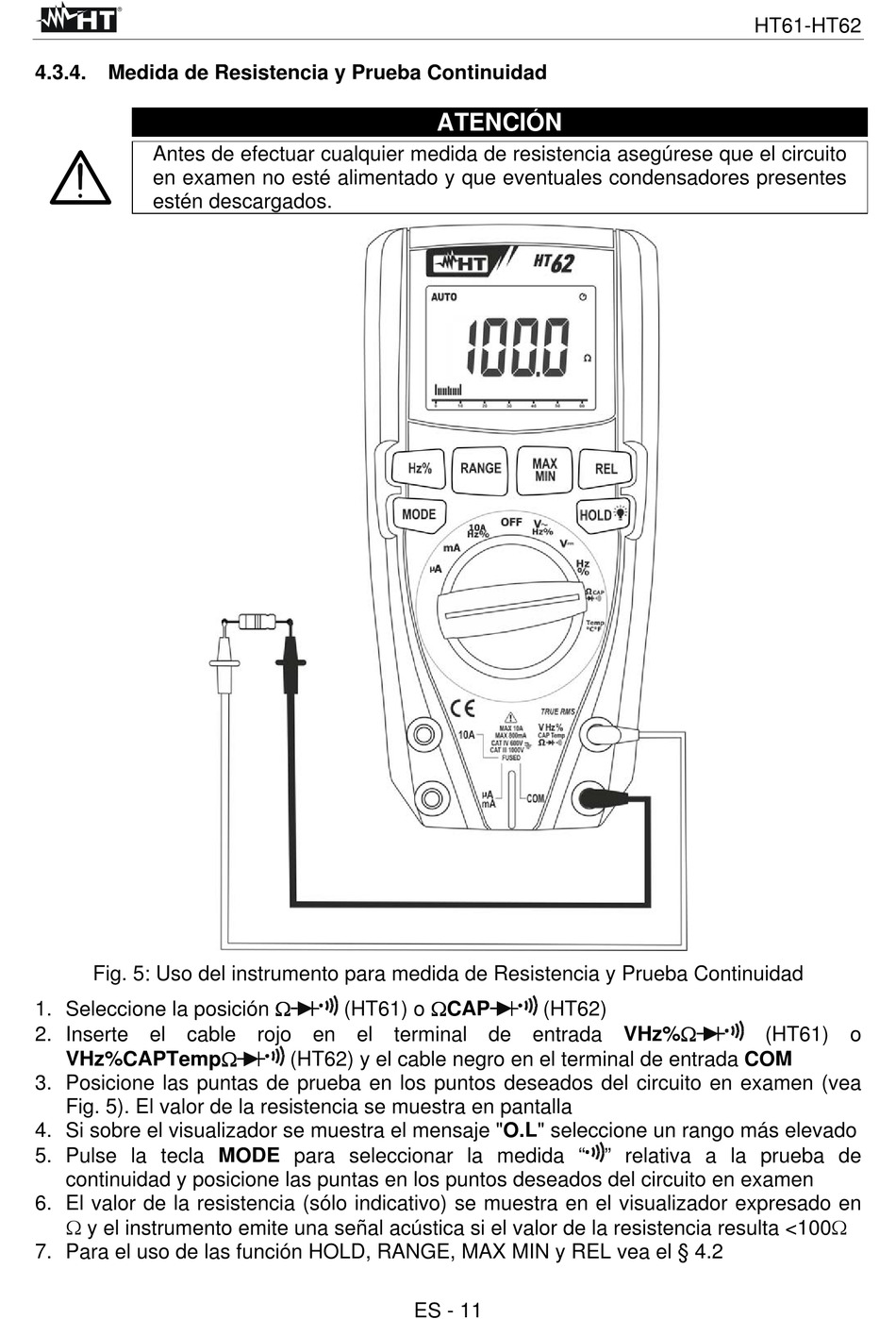

Fig. 5: Uso del instrumento para medida de Resistencia y Prueba Continuidad
1. Seleccione la posición 
2. Inserte el cable rojo en el terminal de entrada VHz%
VHz%CAPTemp
3. Posicione las puntas de prueba en los puntos deseados del circuito en examen (vea
Fig. 5). El valor de la resistencia se muestra en pantalla
4. Si sobre el visualizador se muestra el mensaje "O.L" seleccione un rango más elevado
5. Pulse la tecla MODE para seleccionar la medida " " relativa a la prueba de
continuidad y posicione las puntas en los puntos deseados del circuito en examen
6. El valor de la resistencia (sólo indicativo) se muestra en el visualizador expresado en
 y el instrumento emite una señal acústica si el valor de la resistencia resulta <100
7. Para el uso de las función HOLD, RANGE, MAX MIN y REL vea el § 4.2
ATENCIÓN
(HT61) o CAP
(HT62) y el cable negro en el terminal de entrada COM
ES - 11
(HT62)
HT61-HT62
(HT61) o
