4.3.6. Misura di Capacità (HT62)
Prima di eseguire misure di capacità su circuiti o condensatori, rimuovere
l'alimentazione al circuito sotto esame e lasciare scaricare tutte le capacità
presenti in esso. Nel collegamento tra il multimetro e la capacità sotto
esame rispettare la corretta polarità (quando richiesto).
Selezionare la posizione CAP
1.
2. Premere il tasto MODE fino a visualizzare il simbolo "nF" a display
3. Inserire il cavo rosso nel terminale di ingresso VHz%CAPTemp
nel terminale di ingresso COM
4. Premere il tasto REL prima di eseguire la misura
5. Posizionare i puntali ai capi del condensatore in esame rispettando eventualmente le
polarità positive (cavo rosso) e negative (cavo nero) (vedere Fig. 7). Il valore della
capacità è mostrato a display
6. Il messaggio "O.L." indica che il valore di capacità eccede il valore massimo
misurabile
7. Per l'uso della funzione HOLD vedere il § 4.2

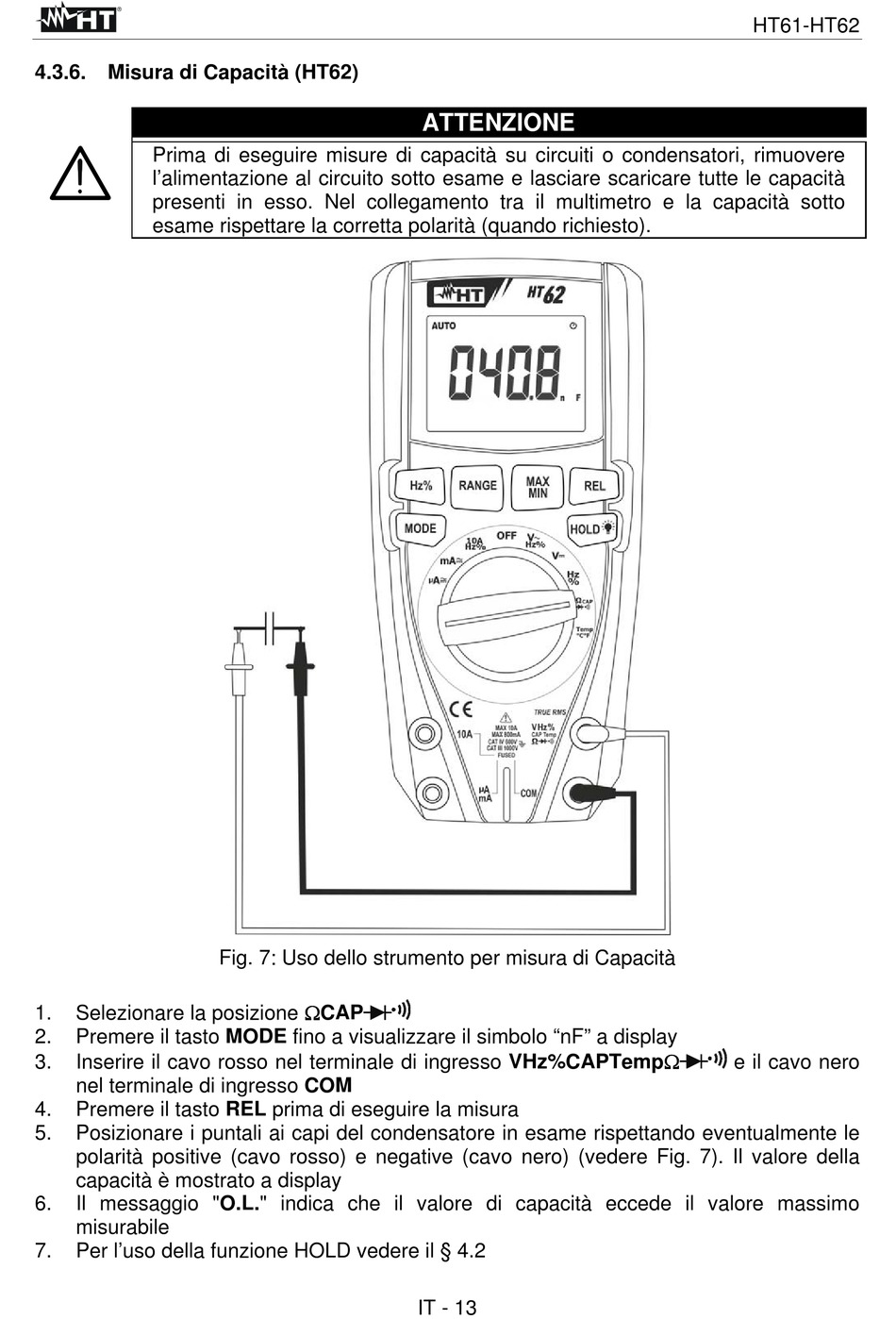

Fig. 7: Uso dello strumento per misura di Capacità
ATTENZIONE
IT - 13
HT61-HT62
e il cavo nero
