Inhaltszusammenfassung für HT Instruments HT25N

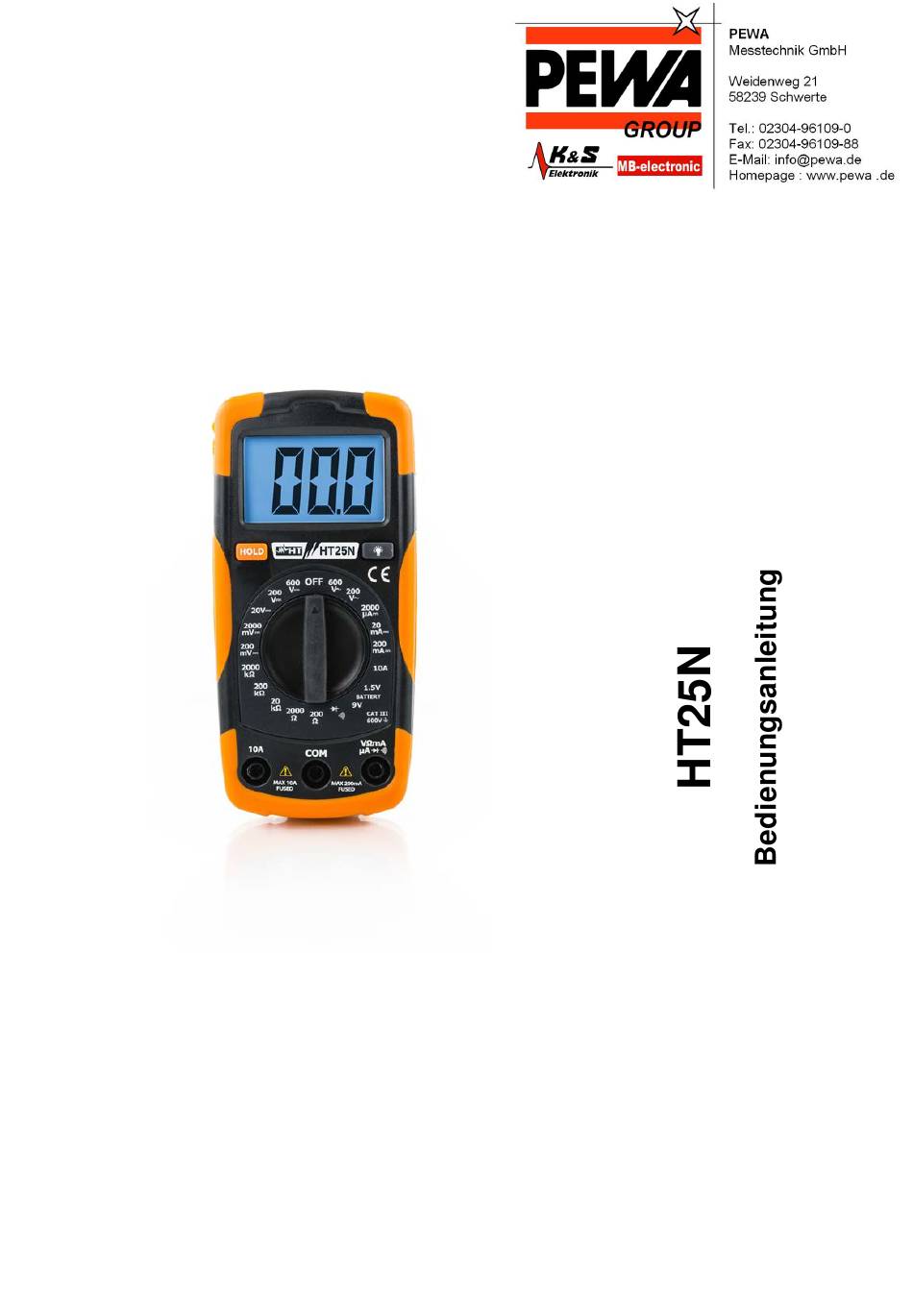

- Seite 1 Ausführung DE 1.01 - 01/04/2015...
-
Seite 2: Inhaltsverzeichnis
HT25N Inhalt: SICHERHEITSHINWEISE .................... 2 1.1. Vorbereitung ........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Überspannungskategorien-Definitionen ................3 ALLGEMEINE BESCHREIBUNG ................. 4 VORBEREITUNGEN FÜR DEN GEBRAUCH .............. 4 3.1. Vorabprüfung ........................4 3.2. -
Seite 3: Sicherheitshinweise
HT25N 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht Sicherheitsstandards IEC/EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen: •... -
Seite 4: Während Des Gebrauchs
HT25N 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: ACHTUNG Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen. • Wenn Sie den zu messenden Bereich ändern, trennen Sie die Messleitungen zuerst vom zu prüfenden Objekt, um jeglichen Schaden oder Unfall zu vermeiden. -
Seite 5: Allgemeine Beschreibung

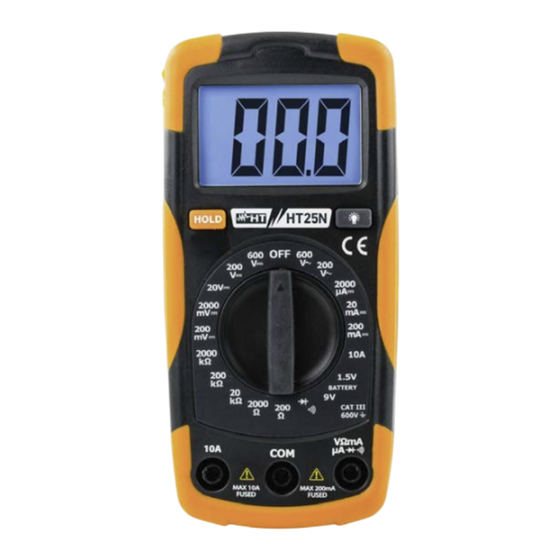

HT25N 2. ALLGEMEINE BESCHREIBUNG Das Multimeter HT25N kann folgende Messungen ausführen: • DC Spannung • AC Spannung • DC Strom • Widerstand • Durchgangstest • Diodentest • 9V und 1.5V Batterietest Jede dieser Funktionen kann mittels des Drehschalters gewählt werden. Ebenso stehen die HOLD-Taste, um den angezeigten Wert anzuhalten und Hintergrundbeleuchtungs- Taste zur Verfügung. -
Seite 6: Bedienungsanweisungen
HT25N 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1. LCD 2. HOLD-Taste 3. Hintergrundbeleuchtung-Taste 4. Funktionswahlschalter 5. 10A Eingangsbuchse 6. COM Eingangsbuchse 7. VΩmAµA Eingangsbuchse Abb. 1: Messgerätebeschreibung 4.2. FUNKTIONSTASTEN 4.2.1. HOLD-Taste Durch Drücken der HOLD-Taste wird der angezeigte Wert “eingefroren” und das “HOLD”- Symbol wird im Display angezeigt. -
Seite 7: Messungen
HT25N 4.3. MESSUNGEN 4.3.1. DC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 2: DC-Spannungsmessung 1. Drehen Sie den Funktionswahlschalter in die Position 200mV... -
Seite 8: Ac-Spannungsmessung
HT25N 4.3.2. AC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 3: AC-Spannungsmessung 1. Drehen Sie den Funktionswahlschalter in die Position 200V∼ oder 600V∼... -
Seite 9: Dc-Strommessung
HT25N 4.3.3. DC-Strommessung ACHTUNG Der max. Eingangsstrom ist 10A (10A Eingangsbuchse) oder 200mA (VΩmAµA Eingangsbuchse). Versuchen Sie nicht, höhere Ströme zu messen um Stromschläge und Beschädigung des Messgerätes zu vermeiden. Abb. 4: DC-Strommessung 1. Schalten Sie den Messkreis spannungsfrei 2. Drehen Sie den Funktionswahlschalter in die Position 2000µA... -
Seite 10: Widerstandsmessung
HT25N 4.3.4. Widerstandsmessung ACHTUNG Stellen Sie vor dem Widerstandstest sicher, dass der Messkreis spannungsfrei ist und entladen Sie alle Kondensatoren. Abb. 5: Widerstandsmessung 1. Drehen Sie den Funktionswahlschalter in die Position 200Ω, 2000Ω, 20kΩ, 200kΩ oder 2000kΩ 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die VΩmAµA Buchse und die schwarze Messleitung in COM-Buchse 3. -
Seite 11: Durchgangstest Und Diodentest
HT25N 4.3.5. Durchgangstest und Diodentest ACHTUNG Stellen Sie vor dem Durchgangstest sicher, dass der Messkreis spannungsfrei ist und entladen Sie alle Kondensatoren. Abb. 6: Durchgangstest und Diodentest 1. Drehen Sie den Funktionswahlschalter in die Position 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die VΩmAµA... -
Seite 12: Batterientest
HT25N 4.3.6. Batterientest Abb. 7:Batterientest 1. Drehen Sie den Funktionswahlschalter in die Position 1.5V (Batterientest 1.5V) oder 9V (Batterien 9V) 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die VΩmAµA Buchse und die schwarze Messleitung in COM-Buchse 3. -
Seite 13: Wartung
HT25N 5. WARTUNG ACHTUNG • Entfernen Sie alle Messleitungen vor dem Wechsel der Batterien, es besteht die Gefahr eines Stromschlages • Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne • Schalten Sie das Multimeter nach dem Gebrauch aus. Benutzen Sie das Gerät längere Zeit nicht, entfernen Sie die Batterie, um Beschädigungen... -
Seite 14: Technische Daten
HT25N 6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Genauigkeit ist angegeben als [% Anz. + (Ziff.* Auflösung)] bei 18°C ÷ 28°C, <75%HR. DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überspannungsschutz 200.0mV 0.1mV 200Vrms ±(0.7%Anzeige + 3dgt) 2000mV 20.00V 0.01V >1MΩ 600V DC/AC 200.0V... -
Seite 15: Sicherheitsstandards
HT25N 6.1.1. Sicherheitsstandards Dieses Instrument erfüllt: IEC/EN61010-1 EMV: IEC/EN61326-1 Isolierung: doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT III 600V Maximale Höhe für Benutzung: 2000m 6.1.2. Allgemeine Daten Mechanische Eigenschaften Maße (L x B x H): 150 x 70 x 48mm Gewicht (inklusive Batterien):... -
Seite 16: Service
HT25N 1. SERVICE 1.1 GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
