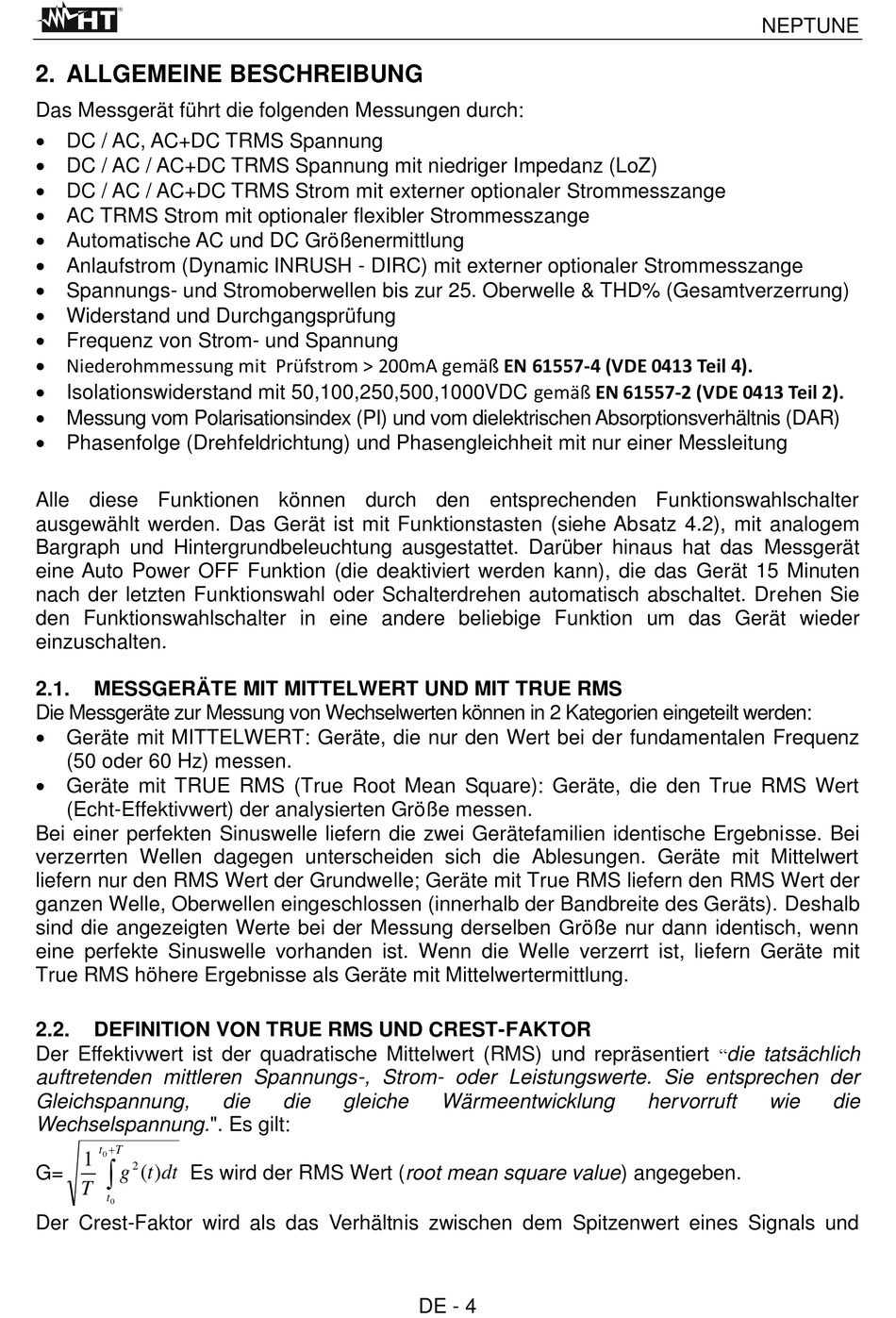

2. ALLGEMEINE BESCHREIBUNG
Das Messgerät führt die folgenden Messungen durch:
• DC / AC, AC+DC TRMS Spannung
• DC / AC / AC+DC TRMS Spannung mit niedriger Impedanz (LoZ)
• DC / AC / AC+DC TRMS Strom mit externer optionaler Strommesszange
• AC TRMS Strom mit optionaler flexibler Strommesszange
• Automatische AC und DC Größenermittlung
• Anlaufstrom (Dynamic INRUSH - DIRC) mit externer optionaler Strommesszange
• Spannungs- und Stromoberwellen bis zur 25. Oberwelle & THD% (Gesamtverzerrung)
• Widerstand und Durchgangsprüfung
• Frequenz von Strom- und Spannung
• Niederohmmessung mit Prüfstrom > 200mA gemäß EN 61557-4 (VDE 0413 Teil 4).
• Isolationswiderstand mit 50,100,250,500,1000VDC gemäß EN 61557-2 (VDE 0413 Teil 2).
• Messung vom Polarisationsindex (PI) und vom dielektrischen Absorptionsverhältnis (DAR)
• Phasenfolge (Drehfeldrichtung) und Phasengleichheit mit nur einer Messleitung
Alle diese Funktionen können durch den entsprechenden Funktionswahlschalter
ausgewählt werden. Das Gerät ist mit Funktionstasten (siehe Absatz 4.2), mit analogem
Bargraph und Hintergrundbeleuchtung ausgestattet. Darüber hinaus hat das Messgerät
eine Auto Power OFF Funktion (die deaktiviert werden kann), die das Gerät 15 Minuten
nach der letzten Funktionswahl oder Schalterdrehen automatisch abschaltet. Drehen Sie
den Funktionswahlschalter in eine andere beliebige Funktion um das Gerät wieder
einzuschalten.
2.1.
MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Die Messgeräte zur Messung von Wechselwerten können in 2 Kategorien eingeteilt werden:
• Geräte mit MITTELWERT: Geräte, die nur den Wert bei der fundamentalen Frequenz
(50 oder 60 Hz) messen.
• Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert
(Echt-Effektivwert) der analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Gerätefamilien identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Ablesungen. Geräte mit Mittelwert
liefern nur den RMS Wert der Grundwelle; Geräte mit True RMS liefern den RMS Wert der
ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des Geräts). Deshalb
sind die angezeigten Werte bei der Messung derselben Größe nur dann identisch, wenn
eine perfekte Sinuswelle vorhanden ist. Wenn die Welle verzerrt ist, liefern Geräte mit
True RMS höhere Ergebnisse als Geräte mit Mittelwertermittlung.
2.2.
DEFINITION VON TRUE RMS UND CREST-FAKTOR
Der Effektivwert ist der quadratische Mittelwert (RMS) und repräsentiert
auftretenden mittleren Spannungs-, Strom- oder Leistungswerte. Sie entsprechen der
Gleichspannung,
Wechselspannung.". Es gilt:
+T
t
0
1
2
G=
g
) (
t
dt
Es wird der RMS Wert (root mean square value) angegeben.
T
t
0
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
die
die
gleiche
Wärmeentwicklung
DE - 4
NEPTUNE
"
die tatsächlich
hervorruft
wie
die
