6.2 Remote-Box

6.2.1

Pin-Belegung des Remote-Anschlusses an der Remote-Box

PC Control / Touch Control
Die Remote-Box 6.2148.010 ermöglicht die Ansteuerung von Geräten,
die nicht direkt an die MSB-Schnittstelle des Titrandos angeschlossen
werden können, z. B. Level Control 849. Der Anschluss der Remote-Box
wird in der Installationsanweisung zum Titrando beschrieben.

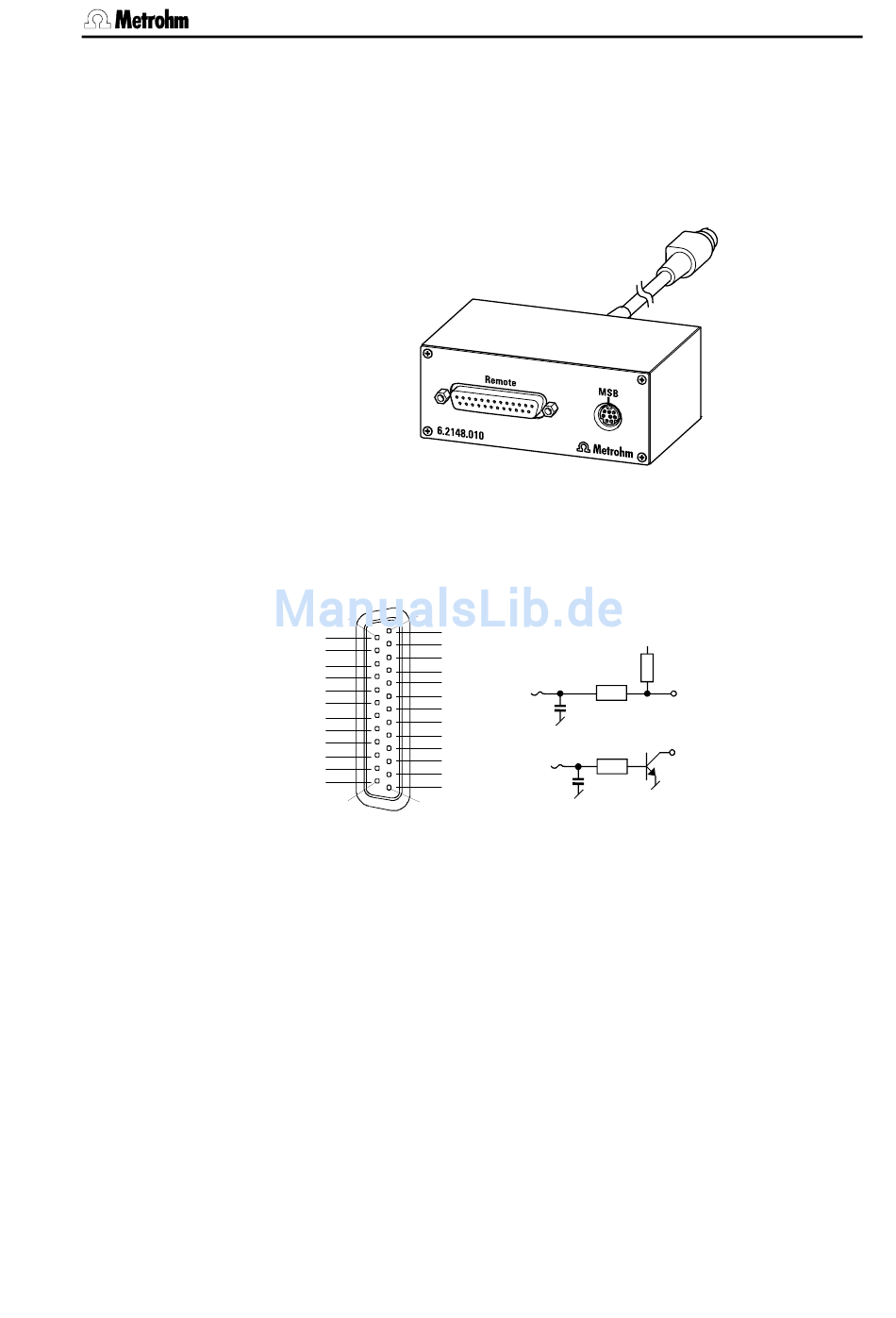

Abb. 6.1: Ansicht der Anschlüsse der optionalen Remote-Box
6.2148.010
14 1
0 Vo lt
+5 Volt
Output 5
Output 3
Output 1
Output 12
Output 13
Input 0
Input 2
Input 4
Input 6
0 Vo lt
25 13

Abb. 6.2: Pinbelegung der Remote-Schnittstelle

Für alle Ausgänge (Output) gilt: V
Output 6
+5 V
Output 7
Output 4
Output 2
Output 0
Output 8
Output 9
Output 10
Input 1
Input 3
Input 5
Input 7
Output 11
= 40 V
CE0
I = 20 mA
C
t > 100 ms
Puls
6 Anhang
Input
aktiv = low
inaktiv = high
Output
aktiv = low
inaktiv = high
323
