3.14.3
Remote Box anschliessen
858 Professional Sample Processor
Über die Remote Box 6.2148.010 können Geräte angeschlossen werden,
die über Remote-Leitungen gesteuert werden und/oder Steuersignale über
Remote-Leitungen senden. Neben Metrohm verwenden auch andere
Gerätehersteller gleichartige Anschlüsse, die erlauben, unterschiedliche
Geräte zusammenzuschalten. Diese Schnittstellen werden häufig auch mit
"TTL Logic", "I/O Control" oder "Relay Control" bezeichnet und weisen
meist 5-Volt-Signalpegel auf.
Unter Steuersignalen sind elektrische Leitungszustände oder elektrische
Pulse (> 200 ms) zu verstehen, die einen Betriebszustand eines Gerätes
anzeigen oder ein Ereignis auslösen oder melden. So können in einem
komplexen Automationssystem Abläufe auf verschiedenen Geräten koor-
diniert werden. Ein Austausch von Daten ist jedoch nicht möglich.
Gehen Sie folgendermassen vor:

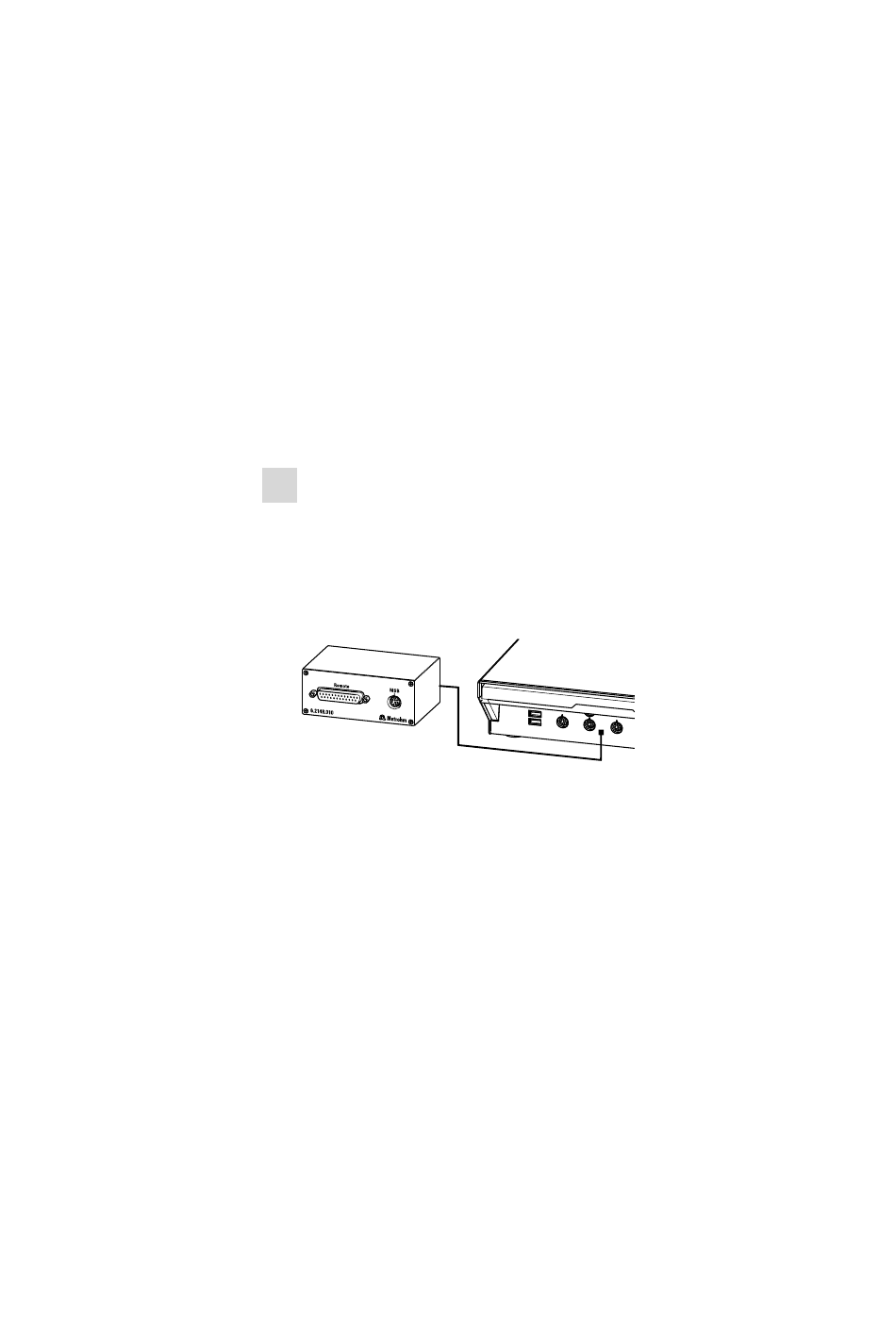

1 Remote Box anschliessen
Die Steuersoftware beenden.
￭
Das Anschlusskabel der Remote Box an einer der mit MSB
￭
bezeichneten Buchsen an der Rückseite des Steuergerätes
anschliessen.
Die Steuersoftware starten.
￭
Abbildung 36
Am Remote-Anschluss können Sie u. a. die folgenden Geräte anschliessen:
849 Level Control (Füllstandskontrolle in einem Kanister)
￭
731 Relay Box (Schaltbox für 230/110-Volt-Wechselstrombuchsen und
￭
Niedervolt-Gleichspannungsausgänge)
843 Pump Station (für komplexe Probenvorbereitungen oder für die
￭
Reinigung externer Titriergefässe)
Die Remote Box hat ausserdem eine MSB-Buchse, an der ein weiteres
MSB-Gerät, z. B. ein Dosierer oder ein Rührer angeschlossen werden kann.
Genaue Angaben über die Pin-Belegung der Schnittstelle an der Remote
Box finden Sie im Anhang.
US B 1
Co ntr .
MS B 2
Remote Box anschliessen
3 Installation
MS B 3
￭￭￭￭￭￭￭￭
39
